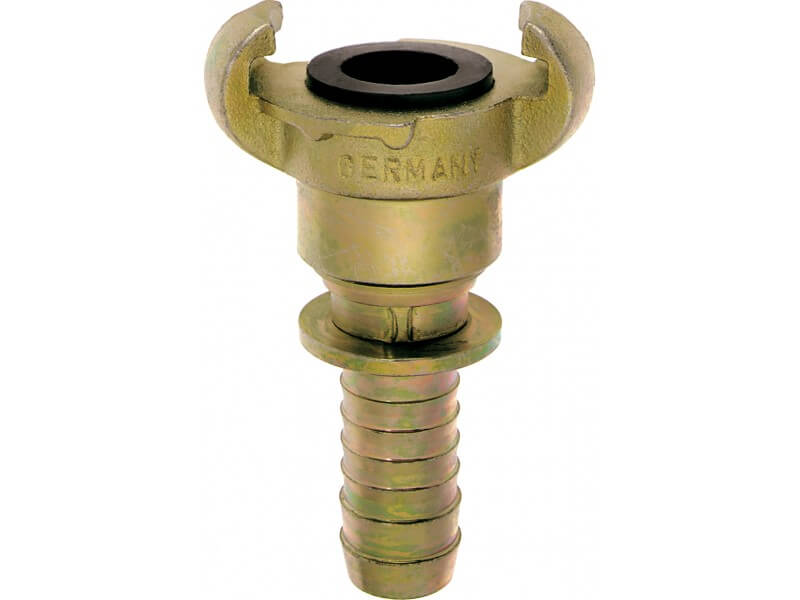

Złącze Kłowe Obrotowe z Króćcem i Pierścieniem Zabezpieczającym DIN 3489 - Typ SKB DR - LUDECKE
Oryginalne obrotowe złącze kłowe z króćcem do węża i pierścieniem bezpieczeństwa, z żelaza ciągliwego, z uszczelnieniem z NBR. Zgodne z DIN 3489. Przeznaczone do zastosowań przemysłowych, w transporcie sprężonego powietrza, zapobiega skręcaniu się węży. Rozstaw kłów 42 mm. LUDECKE Czytaj więcej!
Poprzedni Następny Wróć do kategorii
- Pierścień zabezpieczający w tym złączu umożliwia zastosowanie obejm DIN 20039 B typ SK.
- Ciśnienie robocze [bar]: 16.
- Temperatura pracy [°C]: od -40 do +95.
- Materiał: żeliwo ciągliwe, ocynkowane, pasywowane na żółto (bez Cr VI)/stal.
- Medium: sprężone powietrze.
- Rozstaw kłów [mm]: 42.
- Uszczelnienie: Perbunan (NBR).
Ø węża |
DN |
b |
h |
Ø pierścienia |
waga [g] |
nr artykułu |
1/2“ = 13 mm | 10 | 63 | 96 | 24 | 236 | SKB 13-DR |
3/4“ = 19 mm |
15 | 63 | 98 | 34 | 250 | SKB 19-DR |
1“ = 25 mm | 19 | 63 | 98 | 39 | 290 | SKB 25-DR |
1. Złącze obrotowe zapobiega skręcaniu się węża | |
2. Zastosowanie obejmy z zaczepami zabezpieczającymi |
3. Opis obejmy - aby przejść do tego produktu kliknij tutaj |
Właściwości użytych materiałów i zastosowanie.
Złącze kłowe z króćcem do węża, wykonane z żeliwa ciągliwego, ocynkowanego, z elementami ze stali ocynkowanej z uszczelnieniem z Perbunanu (NBR).
Ogólne właściwości materiałów:
Żeliwo, to stop żelaza i węgla, zwykle łączonego z innymi metalami w celu zapewnienia maksymalnej wytrzymałości i trwałości. Złączki do węży wykonane z tego materiału idealnie nadają się do zastosowań w ekstremalnych temperaturach lub tam, gdzie istnieje możliwość występowania sił zewnętrznych działających na złączkę. Ze względu na wysoką wytrzymałość i odporność na wysokie wartości ciśnienia, a także stosunkowo niski koszt stali węglowej, takie złączki są powszechnie stosowane w przemysłowych, budowlanych i rolniczych maszynach. Producent wykonuje złącza dedykowane do zastosowania przy wiertnicach, dzięki odlewaniu ze stopu żeliwa ciągliwego o podwyższonej wytrzymałości.
Cynkowanie powierzchni zabezpiecza stopy żelaza przed korozją poprzez nałożenie warstwy cynku. Antykorozyjne właściwości powłok cynkowych polegają na tym, że cynk może tworzyć niezwykle odporne i bardzo trudno rozpuszczalne powłoki kryjące. Tworzą się one podczas kontaktu z powietrzem i wodą, składają się głównie z zasadowego węglanu cynku i to one są odpowiedzialne za właściwą ochronę przed korozją. Wprawdzie z biegiem lat są one w niewielkich ilościach znoszone przez wiatr i wpływy atmosferyczne, jednak z uwagi na znajdujący się pod nimi cynk, powstają na nowo. Jakość uzyskiwanych powłok cynkowych (połysk, gładkość, grubość, przyczepność, itp.) jest na nich różna i zależy od składu chemicznego, w szczególności od zawartości węgla, fosforu i krzemu.
Stal ocynkowana jest to stal zabezpieczona przed korozją poprzez nałożenie warstwy cynku.
NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.
Normy:
DIN to skrót od niemieckich słów Deutsches Institut fur Normung, czyli Niemieckiego Instytutu Normalizacyjnego, którego odpowiednikami są międzynarodowe normy ISO. Numer DIN bardzo ułatwia wyszukanie potrzebnych elementów złącznych. Norma DIN 3489 określa dokładne parametry jakim powinno się charakteryzować złącze kłowe i jego różne warianty, w tym:
- dokładny rozstaw kłów i zaczepów, zapewniający że złącza zawsze będą do siebie pasować,
- wielkości i rodzaje przyłączy, np gwintów
- określenie materiałów z jakich złącze powinno być wykonane, oraz ich właściwości
- musi zawierać potwierdzenie zgodności z normą na każdym artykule
Zgodność z normą daje pewność, że dany element na 100% będzie pasować, że spełnia konkretne kryteria jakościowe i zachowuje prawidłowe wymiary. Norma odnosi się zarówno do jakości wykonania produktów, jak i ich wytrzymałości oraz przeznaczenia.
Zastosowanie
Obrotowe złącza kłowe LUDECKE przeznaczone są do zastosowania przy zasilaniu sprężonym powietrzem budowlanych i górniczych narzędzi pneumatycznych. Przykładami obsługiwanych urządzeń są młoty pneumatyczne, wiertarki i wiertnice, ubijaki, zagęszczarki czy też zasilające te narzędzia sprężarki. Złącza świetnie sprawdzają się w budownictwie drogowym, budownictwie ogólnym, zwłaszcza przy rozbiórkach, w górnictwie czy przemyśle ciężkim. Ich zaletą, jest użyty materiał, który dzięki oryginalnej i opatentowanej technologii wytwarzania, charakteryzuje się większą wytrzymałością na rozciąganie, zginanie i naprężenia produktu, w stosunku do złączy wytwarzanych na Dalekim Wschodzie. Dzięki temu, złącza te charakteryzują się dużo większą żywotnością, co przekłada się na dużo mniejsze ryzyko uszkodzenia drogich urządzeń specjalistycznych, czy też narażenie zdrowia operatorów. Żółta pasywacja chromem, pozbawiona jest szkodliwego dla środowiska i zdrowia chromu sześciowartościowego. Dzięki zastosowaniu specjalnej konstrukcji, złącza posiadają możliwość obracania się o 360°, dzięki czemu nie dochodzi do niebezpiecznego zjawiska skręcania się przewodów podczas pracy. Zabezpiecza to przed uszkodzeniem zarówno przewodów, jak i urządzeń, które mogą nagle utracić zasilanie medium.
Instrukcja obsługi złączy kłowych. | ||
Krok 1. Złącza kłowe Ludecke, są złączami symetrycznymi, tzn, że możemy ze sobą połączyć dwa dowolne złącza z tego systemu, gdyż nie posiadają one części męskich i żeńskich | Krok 2. Aby połączyć ze sobą przewody za pomocą tych złączy, należy je do siebie przystawić tak aby ich kły były w stosunku do siebie ustawione przeciwlegle, tak, aby wpasowały się w przerwę pomiędzy kołnierzami zamykającymi. | Krok 3 Aby zapiąć złączę, należy obrócić złącze w prawo, co spowoduje, że kły zamkną się na charakterystycznym pierścieniu, a uszczelki znajdujące się wewnątrz, zapewnią szczelność połączenia. W celu rozłączenia, wystarczy przekręcić złącza w lewą stronę. |
Złącza kłowe SKB, z króćcem do węża i pierścieniem bezpieczeństwa służą przede wszystkim łączeniu węży zarówno płaskich jak i tradycyjnych z urządzeniami i instalacjami wyposażonymi w złącza kłowe, czy z systemem używanym m. in. w urządzeniach produkcji "Atlas Copco". Funkcja obrotowa, tychże złączy, zwiększa bezpieczeństwo pracy, oraz możliwości manewrowe zasilanych urządzeń przemysłowych. Przy konstrukcji złącza, dla zapewnienia większej wytrzymałości i trwałości, zastosowano teflonowe pierścienie poślizgowe, oraz dodatkowe uszczelnienia typu "O-ring" z gumy olejoodpornej. Złącza te można łączyć ze wszystkimi rodzajami złączy kłowych wg DIN 3438, jak również ze złączami typu "Atlas Copco".
Obsługa:
Sposoby łączenia złączy kłowych do pneumatycznych maszyn budowlanych | ||||||
Dobierając złącza do zastosowań przy zasilaniu sprężonym powietrzem, rekomendujemy użycie dedykowanych złączy z pierścieniem bezpieczeństwa (A) SKB 19 FL (SKB 25 FL), wraz z dedykowanymi obejmami SK 29 FL (SK 34 FL). Obejmy te posiadają zaczepy (B), nachodzące na pierścień, dopasowane swoją długością do zastosowania z wężami płaskozwijanymi. Króćce SKB 19 FL (SKB 25 FL) posiadają specjalnie dostosowany pod aplikacje z wężami płaskimi profil choinki, który minimalizuje ryzyko uszkodzenia węża przez obejmę. Kształt króćca, bardziej gładki, z większą ilością stopni, zapewnia idealny rozkład sił dociskających wąż do króćca, co zwiększa pewność połączenia. |
||||||
Przy złączach kłowych DIN 3489 z pierścieniem bezpieczeństwa, do zastosowania z wężami płaskimi, nie nadają się obejmy, które nie są dedykowane do tego zastosowania. Zbyt długie zaczepy obejmy (B), nie dają gwarancji prawidłowego montażu na pierścieniu bezpieczeństwa (A). Może to skutkować rozszczelnieniem się przewodu podczas pracy i narażeniem zdrowia operatora urządzenia pneumatycznego. Tradycyjny profil choinki króćca, różni się od profilu do węży płaskich. Stopnie są rzadsze, a skok większy, co może spowodować uszkodzenie węża płaskiego, który ma znacznie cieńszą ściankę, od węży wyrabianych tradycyjną metodą. Zastosowanie niewłaściwego króćca, może spowodować uszkodzenie węża podczas montażu, w nie widoczny sposób, co może stać się przyczyną narażenia zdrowia i życia operatora urządzenia pneumatycznego. |
||||||
Dobierając obejmę należy zwrócić uwagę, iż pod zastosowanie z wężami płaskimi, dedykowane są wyłącznie obejmy SK 29 FL (SK 34 FL), po prawej stronie. Mają one dostosowaną długość zaczepów na pierścień bezpieczeństwa, a przedstawiona po lewej stronie obejma (SK 29) posiada dłuższe zaczepy na pierścień, przeznaczone do zastosowań z tradycyjnymi wężami wyrabianymi za pomocą ekstruzji o znacznie grubszych ściankach. | ||||||
Aby uzbroić przewód w złącza kłowe, należy dobraną wcześniej obejmę (A), rozluźnić i nawlec na końcówkę płaskiego węża (B). Dopiero wówczas należy zamontować króciec złącza (C) wewnątrz węża. Nie należy tego robić "na siłę", aby nie uszkodzić węża. W momencie gdy montaż nastręcza problemy, można użyć dostępnego środka zmniejszającego tarcie, który nie wpłynie na jakość transportowanego medium, aplikując go wewnątrz końcówki węża. | ||||||
W przypadku zastosowania króćców z kołnierzem bezpieczeństwa, pod węże płaskie SKB 19 FL (SKB 25 FL), należy wąż dociągnąć maksymalnie do pierścienia bezpieczeństwa (A). Obejmę SK 29 FL (SK 34 FL), nawleczoną wcześniej, dociągamy tak, aby jej zaczepy opierały się o pierścień zabezpieczający (B). Dopiero wówczas z wyczuciem dokręcamy śruby (C), po obu stronach obejmy. Złącza kłowe są symetryczne i standardowy rozstaw kłów (D) wynosi 42 mm. Zastosowanie tych złączy zapewnia większą wytrzymałość przewodu na ciśnienie, oraz zapobiega ześlizgiwaniu się obejmy i węża z króćca podczas pracy z urządzeniami pneumatycznymi wywołującymi drgania a co za tym idzie znacznie zwiększa bezpieczeństwo pracy operatora urządzenia. |
||||||
Każde złącze kłowe w systemie LUDECKE DIN 3238 (42 mm) można stosować ze złączami kłowymi typu Atlas Copco (A) ACK 34 T (ACK 10 T). Złącza tego typu, różnią się od standardowych (D), materiałem wykonania, profilem choinki króćca do węży, charakterystycznym otworem (B) oraz profilem kołnierza zamykającego (C), który posiada tylko jedną charakterystyczną wypustkę ograniczającą. |
