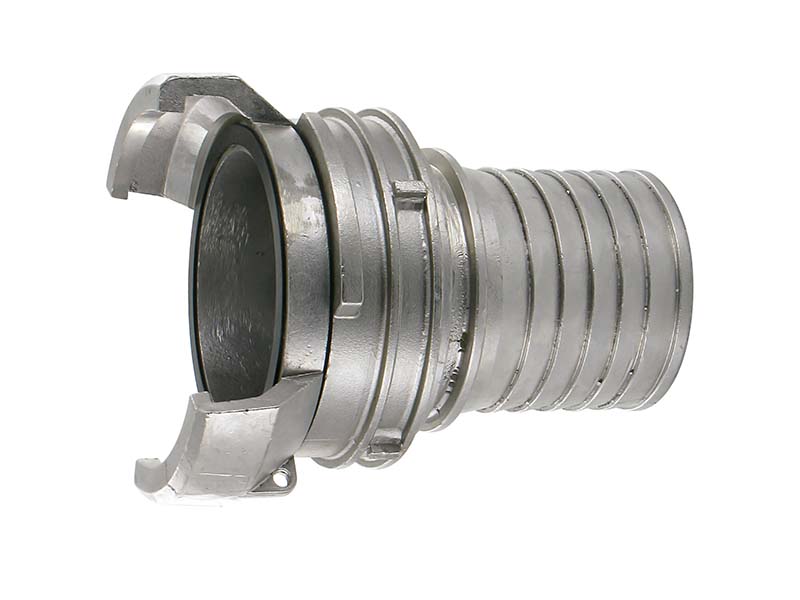

Złącze GUILLEMIN - Złącze Francuskie z Pierścieniem Blokującym - z Króćcem Karbowanym i Pierścieniem pod Obejmy Skorupowe - ze Stali Szlachetnej - MCC

Złącze symetryczne GUILLEMIN z pierścieniem ryglującym, z karbowanym króćcem do węża z pierścieniem pod obejmy skorupowe, wykonane ze stali szlachetnej. Stosowane w przemyśle chemicznym do przesyłu płynnych i sypkich agresywnych chemicznie mediów pod ciśnieniem 16 bar. Wybrane wymiary posiadają pierścień bezpieczeństwa. Czytaj więcej!

Poprzedni Następny Wróć do kategorii

Materiał: stal szlachetna (1.4408)
Norma: NF E29-572/EN14420-8
Ciśnienie pracy [bar]: 16

rozmiar złącza DN	Ø wewn. węża [mm]	uwagi	nr artykułu
20	25	-	GH075SS
25	30	-	GH100SS
32	35	-	GH125SS
40	38	*	GH150SS38
40	40	*	GH150SS
40	45	-	GH150SS45
50	51	*	GH200SS
65	63	*	GH250SS
65	70	-	GH250SS70
80	76	*	GH300SS
80	80	-	GH300SS80
80	90	-	GH300SS90
100	102	*	GH400SS
100	110	-	GH400SS110

* - Oznaczone w uwagach złącza posiadają pierścień bezpieczeństwa, dostosowany do montażu obejm skorupowych lub tulei zaciskowych

Zastosowanie

System „Guillemin”, to system złączy we francuskim standardzie, zwanych w Polsce również jako „złącza francuskie”. Charakteryzują się budową symetryczną w części przyłączeniowej, tzn. nie mają części wtykowej (męskiej) i gniazdowej (żeńskiej). Rozmiary złączy określa się rozstawem zaczepów. Posiadają dwa zaczepy i obrotowy pierścień ryglujący. Aby zamknąć złącze, jego dwie symetryczne połówki z dwoma zaczepami łączy się ze sobą poprzez ich przyłożenie uszczelkami do siebie i obrócenie obu pierścieni ryglujących tak, aby zaczepiły o zaczepy. Do dociągnięcia połączenia należy użyć klucza hakowego do złączy, przekręcając pierścienie ryglujące o 90°.

Złącza te znajdują zastosowanie w instalacjach do układów tłocznych i ssawno-tłocznych do wody, cieczy, węglowodorów, chemikaliów i materiałów sypkich (proszki, granulaty) w zależności od odporności materiału z którego są wykonane. Złącza te nie znajdują zastosowania w przesyle pary wodnej i płynnych gazów. Znaleźć je można w instalacjach przemysłowych, nawadniających, przeładunkowych, wyposażeniu cystern drogowych czy kolejowych.

Normy:

Norma NF E29-572 (znana również jako EN 14420-8) dotyczy złączy Guillemin, które są symetrycznymi złączami używanymi głównie w przemyśle chemicznym i petrochemicznym. Standard ten określa specyfikacje dotyczące wymiarów, materiałów, uszczelnień, oraz testów ciśnieniowych dla złączek, aby zapewnić ich niezawodność i bezpieczeństwo w użytkowaniu. Złącza Guillemin charakteryzują się łatwością użytkowania i możliwością szybkiego połączenia oraz rozłączenia. Normę tę wydała Międzynarodowa Organizacja Normalizacyjna (ISO) oraz Francuski Komitet Normalizacyjny (AFNOR).

Właściwości użytych materiałów

Złącze "Guillemin" (francuskie) z króćcem do węży wykonane z stali szlachetnej.

Ogólne właściwości materiałów:

Stal Szlachetna to grupa stopów żelaza, potocznie rozumianych również jako stal nierdzewna, odróżniająca się jednak od niej procesem wytapiania wyłącznie metodami charakteryzującymi się wysokim stopniem czystości dodatków. Stal ta charakteryzuje się bardzo dobrą odpornością na czynniki powodujące korozję, takie jak powietrze atmosferyczne, rozcieńczone kwasy, roztwory alkaliczne, słona woda morska czy chemikalia. Podobnie jak w przypadku stali nierdzewnej, podlega ona normalizacji. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN. Więcej o gatunkach i rodzajach stali szlachetnej można przeczytać w artykule >>>

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza w ciężkich warunkach pracy, przy agresywnych mediach w przemyśle spożywczym, chemicznym czy farmaceutycznym.

Większa odporność materiału na korozję oznacza dłuższą żywotność przewodu, a co za tym idzie oszczędność ekonomiczną w porównaniu do częstej wymiany złączy o niższej cenie, i niższych parametrach odpornościowych.
