| Metale aktywne, takie jak | stal, żeliwo, mosiądz, miedź i brąz. Uszczelniacz wiąże na nich szybko. Na stali po ok. 30 minutach osiąga ok. 45% wytrzymałości, a po 72 godzinach ok. 95%. |
|---|---|
| Metale pasywne, zalecany aktywator | stal nierdzewna, powierzchnie ocynkowane, aluminium, powłoki chromowane i anodowane. Mają mało wolnych jonów metalu, więc wiązanie trwa dłużej. Dzięki specjalnej recepturze AN 305-77 dobrze radzi sobie ze stalą nierdzewną i osiąga na niej po 72 godzinach ok. 92% wytrzymałości. |

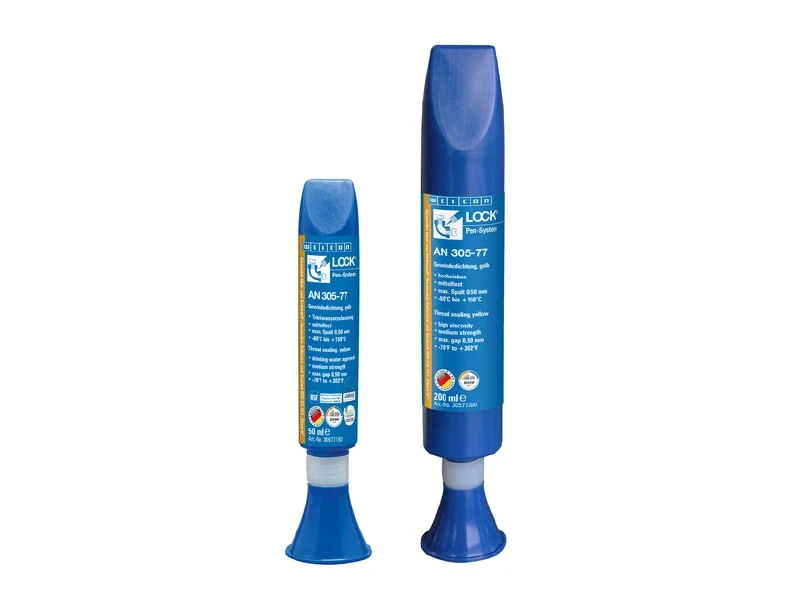

| nazwa | opakowanie | nr artykułu |
|---|---|---|
| WEICONLOCK AN 305-77 | 50 ml |
|
| WEICONLOCK AN 305-77 | 300 ml |
|
WEICONLOCK AN 305-77 to uszczelniacz anaerobowy do uszczelniania i zabezpieczania metalowych połączeń gwintowych, zwłaszcza gwintów rurowych. Został opracowany z myślą o materiałach pasywnych, takich jak stal nierdzewna. Ma średnią wytrzymałość, więc połączenie można później rozkręcić zwykłym narzędziem. Szczególnie dobrze sprawdza się w instalacjach narażonych na drgania i zmiany ciśnienia. W takich warunkach działa znacznie skuteczniej niż pakuły, taśma czy nić PTFE. Uszczelniacz produkowany jest w Niemczech i jest sprawdzonym odpowiednikiem Loctite 577.
Do jakich metali się nadaje
Uszczelniacz łączy i uszczelnia gwinty ze stali, stali nierdzewnej (A2/V2A i A4/V4A), stali ocynkowanej, aluminium. Przeznaczony jest do gwintów do rozmiaru M80 i gwintów rurowych do rozmiaru R (lub G) 3".

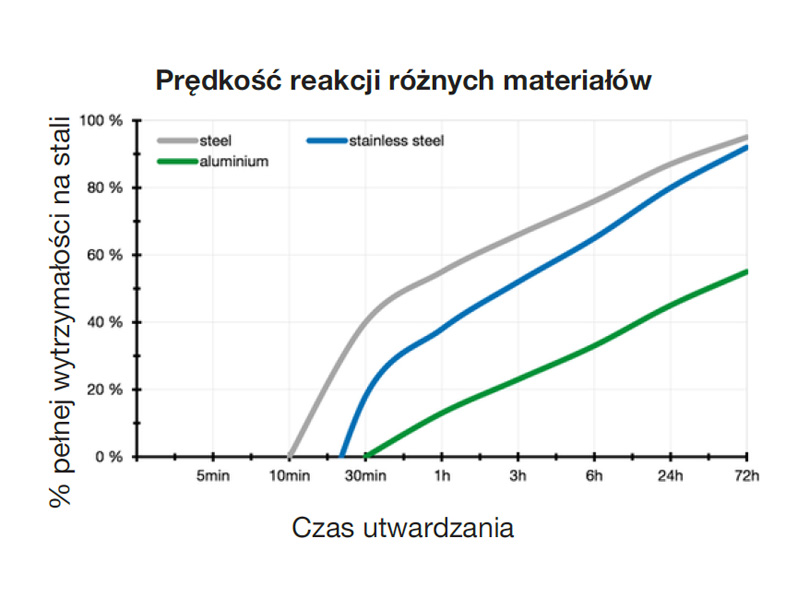

Szybkość wiązania zależy od metalu. Uszczelniacz anaerobowy twardnieje tylko bez dostępu powietrza i w kontakcie z jonami metalu, które przyspieszają reakcję. Dlatego metale dzielimy na dwie grupy:
Przy aluminium i innych metalach pasywnych, w niskiej temperaturze, przy większych luzach w gwincie albo gdy połączenie ma być szybko gotowe do pracy, zalecamy użycie aktywatora F. Aktywator wyraźnie przyspiesza początek wiązania: po 5 minutach połączenie ma już ok. 10% wytrzymałości. Końcowa wytrzymałość spada jednak do ok. 80%.
Zastosowania
- gwinty rurowe w instalacjach hydraulicznych, pneumatycznych, wodnych i gazowych,
- instalacje wody pitnej (atesty KTW-BWGL, WRAS),
- instalacje gazowe (DVGW DIN EN 751-1, AGA),
- armatura, złącza i przyłącza ze stali nierdzewnej i stali ocynkowanej,
- hydraulika siłowa i pneumatyka, gdzie liczy się odporność na olej i drgania,
- uszczelnianie powierzchni kołnierzy,
- strefy spożywcze bez bezpośredniego kontaktu z żywnością (rejestracja NSF S2).
Zalety
- Działa na metalach pasywnych. Na stali nierdzewnej osiąga niemal pełną wytrzymałość bez aktywatora.
- Zabezpiecza gwinty przed samoczynnym odkręceniem pod wpływem drgań i zmian ciśnienia.
- Uszczelnia gwinty w temperaturze od -60 do +150°C. W 100°C zachowuje ok. 75% wytrzymałości, a w 150°C ok. 65%.
- Zapobiega mikrowyciekom gazów i cieczy, bo wypełnia luzy gwintu do 0,5 mm.
- Jest odporny na chemikalia, w tym na olej, dlatego dobrze sprawdza się w pneumatyce i hydraulice siłowej.
- Chroni przed zacieraniem, szczególnie w gwintach ze stali nierdzewnej, które łatwo zatrzeć przy skręcaniu i rozkręcaniu.
- Chroni przed korozją. Całkowicie wypełnia szczelinę między zwojami i odcina dostęp wody i tlenu, które wywołują korozję szczelinową i kontaktową.
- Równomiernie rozkłada obciążenia na zwojach gwintu, bo wypełnia mikroszczeliny i nierówności.
- Pozwala ustawić złączkę. Po skręceniu gwint można jeszcze dokręcić do żądanej pozycji.
- Wiąże sprawnie. Wstępną wytrzymałość osiąga po 15–30 minutach, a pełną po 1–3 godzinach.
- Jest fluorescencyjny. W świetle UV łatwo sprawdzić, czy uszczelniacz został nałożony.
- Ma gęstą, tiksotropową konsystencję, więc nie spływa z gwintu, także z dużych średnic.
- Jest wydajny. Na gwint BSP 3/4" wystarcza około 0,3–0,6 ml uszczelniacza.
Jak stosować
- Odtłuść i oczyść gwint, np. zmywaczem do powierzchni. Uszczelniacz zadziała też na powierzchniach nieoczyszczonych, ale im czystsza powierzchnia, tym lepsze uszczelnienie.
- Nałóż uszczelniacz równomiernie na gwint, tak żeby końcówka dozownika nie dotykała metalu.
- Skręć gwint rurowy i dokręć go do żądanego ustawienia.
- Przy uszczelnianiu kołnierzy nałóż ciągłą ścieżkę uszczelniacza na jedną powierzchnię, szybko złóż części i mocno je skręć.
- Nie wlewaj z powrotem do opakowania uszczelniacza, który miał kontakt z metalem. Nawet drobne opiłki powodują utwardzanie się zawartości.
W produkcji seryjnej warto stosować urządzenia dozujące.
Przechowywanie
- Przechowuj uszczelniacz w oryginalnym, szczelnie zamkniętym opakowaniu, w temperaturze pokojowej. Okres przydatności wynosi 24 miesiące.
- Chroń go przed wysoką temperaturą, wilgocią i słońcem.
- Powietrze w opakowaniu stabilizuje uszczelniacz, więc nie należy go z niego wyciskać.
- Przechowuj uszczelniacz w miejscu niedostępnym dla dzieci.
Środki ostrożności
- Unikaj kontaktu uszczelniacza ze skórą i oczami.
- Używaj go w dobrze wentylowanych pomieszczeniach.
- Jeśli uszczelniacz dostanie się do oczu, natychmiast przemyj je dużą ilością wody i w razie potrzeby skonsultuj się z lekarzem.
- Przed użyciem zapoznaj się z kartą charakterystyki produktu i przestrzegaj zawartych w niej zaleceń.
Dane techniczne
| Rodzaj | jednoskładnikowy uszczelniacz anaerobowy do rur i gwintów, także z materiałów pasywnych |
| Wytrzymałość | średnia (demontaż zwykłym narzędziem) |
| Barwa | żółta |
| Fluorescencja (UV) | tak |
| Do gwintów do | M80 / R 3" |
| Lepkość | 24 000 – 70 000 mPa·s (tiksotropowa) |
| Maks. wypełnienie szczeliny | 0,5 mm |
| Moment zrywający | 18 – 22 Nm |
| Moment dalszego odkręcania | 10 – 14 Nm |
| Wytrzymałość na ścinanie (DIN 54452) | 6 – 13 N/mm² |
| Wytrzymałość wstępna | 15 – 30 min |
| Wytrzymałość końcowa (100%) | 1 – 3 h |
| Odporność temperaturowa | -60 do +150°C |
| Odporność chemiczna | wysoka, m.in. na oleje |
| Okres przydatności | 24 miesiące (w temp. pokojowej) |
| Pojemności | 50 ml, 300 ml |
Atesty i dopuszczenia
| NSF | S2 (FDA 21 CFR), rejestracja 159910 |
| BAM | DIN EN 1797 |
| WRAS | BS 6920-1:2000 |
| Woda pitna | UBA KTW-BWGL (Hygiene-Institut des Ruhrgebiets) |
| DVGW | DIN EN 751-1 |
| AGA | AS 4623-2008 |
| ISSA-Code | 75.628.13/14 |
| IMPA-Code | 815214/15 |
Szybkość wiązania przy różnych luzach w gwincie
| Szczelina | ok. 30 min | ok. 3 h | ok. 24 h | 72 h |
|---|---|---|---|---|
| 0,05 mm | ~45% | ~65% | ~87% | ~95% |
| 0,15 mm | 0% | ~15% | ~45% | ~63% |

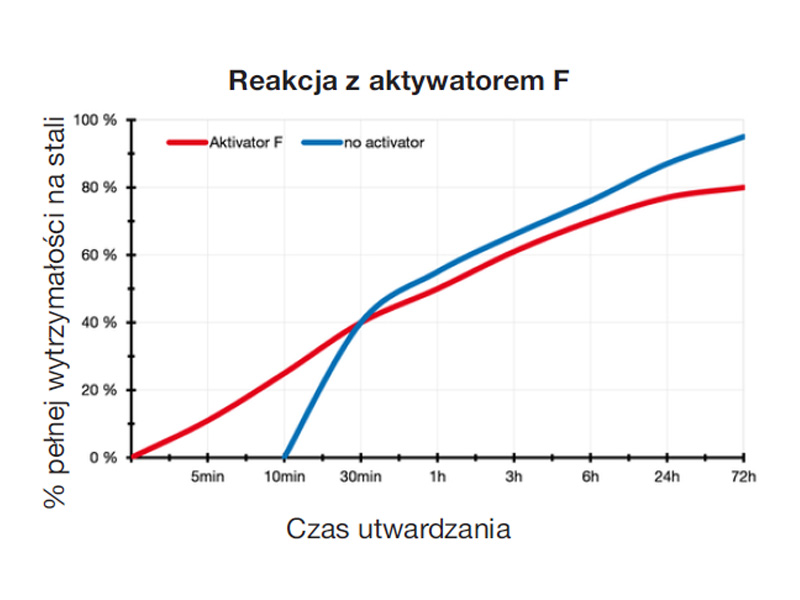

Wiązanie z aktywatorem F i bez niego
Aktywator uruchamia wiązanie od razu, ale końcowa wytrzymałość wynosi ok. 80% zamiast ok. 95%.
| Wariant | 5 min | 30 min | 3 h | 24 h | 72 h |
|---|---|---|---|---|---|
| Z aktywatorem F | ~10% | ~38% | ~60% | ~77% | ~80% |
| Bez aktywatora | 0% | ~40% | ~65% | ~87% | ~95% |

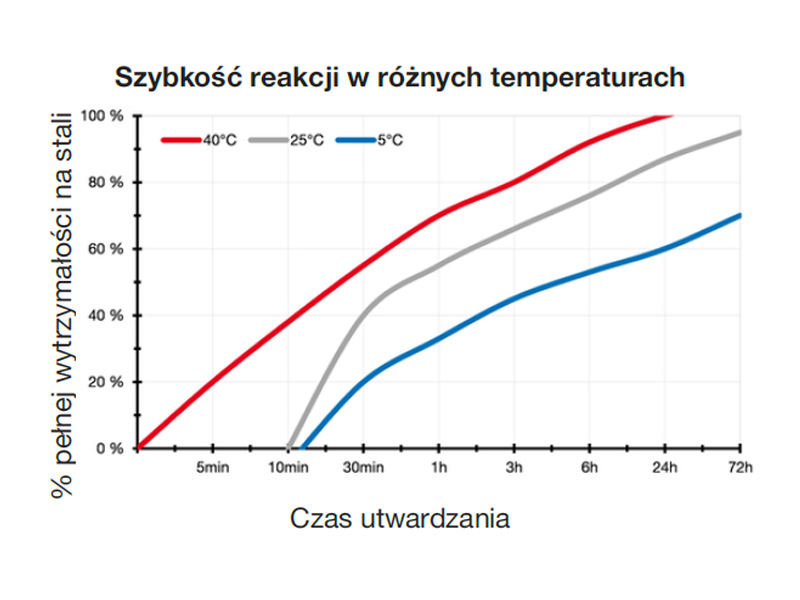

Szybkość wiązania w różnych temperaturach
| Temperatura | 30 min | 3 h | 24 h | 72 h |
|---|---|---|---|---|
| 40°C | ~52% | ~80% | 100% | 100% |
| 25°C | ~40% | ~65% | ~87% | ~95% |
| 5°C | ~22% | ~45% | ~60% | ~70% |

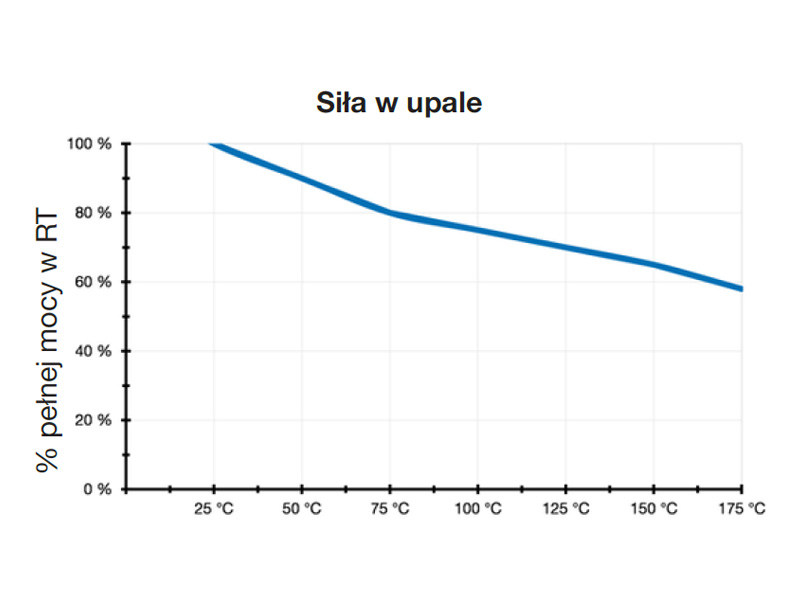

Wytrzymałość w podwyższonej temperaturze
| Temperatura | 25°C | 50°C | 75°C | 100°C | 125°C | 150°C | 175°C |
|---|---|---|---|---|---|---|---|
| % wytrzymałości w temp. pokojowej | 100% | ~90% | ~80% | ~75% | ~70% | ~65% | ~58% |

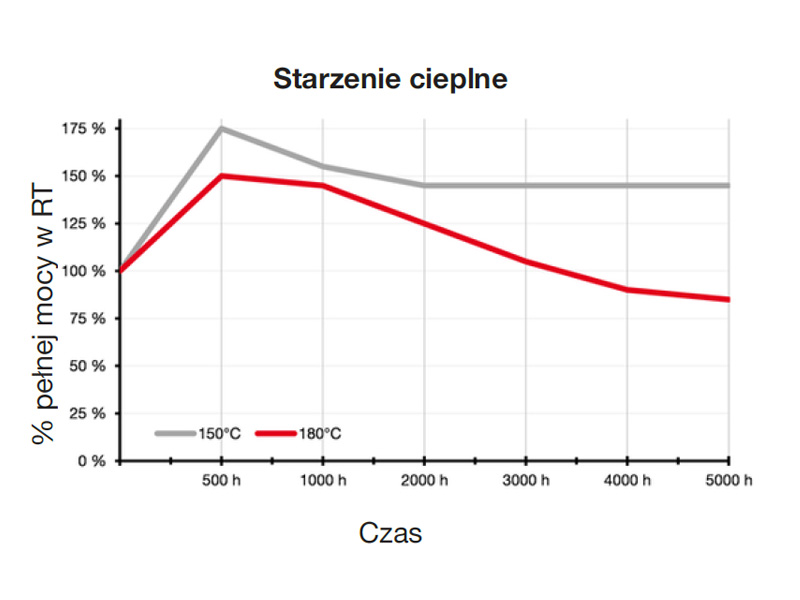

Starzenie cieplne
Zmiana wytrzymałości po długotrwałym wygrzewaniu w 150°C i 180°C (do 5000 godzin). W 150°C wytrzymałość rośnie i utrzymuje się na poziomie ok. 145% wartości początkowej.
| Temperatura wygrzewania | 500 h | 1000 h | 2000 h | 3000 h | 5000 h |
|---|---|---|---|---|---|
| 150°C | ~175% | ~155% | ~145% | ~145% | ~145% |
| 180°C | ~150% | ~145% | ~125% | ~105% | ~85% |
Wartości w % wytrzymałości w temperaturze pokojowej (przybliżone).
Odporność na ciśnienie i odpowiedniki calowe
| Gwint metryczny | Odpowiednik UNC/UNF | Odpowiednik rurowy BSP (G/R) | Maks. ciśnienie |
|---|---|---|---|
| M3 | #4 – #5 | – | 1 500 bar |
| M4 | #8 | – | 1 500 bar |
| M5 | #10 | – | 1 500 bar |
| M6 | 1/4" | – | 800 bar |
| M8 | 5/16" | – | 700 bar |
| M10 | 3/8" | G 1/8" | 500 bar |
| M12 | 1/2" | G 1/4" | brak danych |
| M16 | 5/8" | G 3/8" | brak danych |
| M20 | 3/4" | G 1/2" | brak danych |
| M27 | 1" | G 3/4" | 240 bar |
| M33 – M36 | 1 3/8" | G 1" | brak danych |
| M42 | 1 5/8" | G 1 1/4" | brak danych |
| M48 | 1 7/8" | G 1 1/2" | brak danych |
| M60 | 2 3/8" | G 2" | brak danych |
| M76 – M80 | 3" | G 2 1/2" – R 3" | brak danych |
Odpowiedniki calowe dobrano według zbliżonej średnicy nominalnej. Skok gwintu jest inny, dlatego wartości są orientacyjne. Ciśnienia dla M3 – M10 pochodzą z karty technicznej, a wartość dla gwintu 3/4" z danych producenta.
Wydajność
| Pojemność | Orientacyjna liczba połączeń BSP 3/4" |
|---|---|
| 50 ml | ok. 80 – 160 |
| 300 ml | ok. 500 – 1 000 |
Przy zużyciu 0,3 – 0,6 ml na jedno połączenie BSP 3/4". Rzeczywiste zużycie zależy od długości i stanu gwintu.
