| Metale aktywne, bez aktywatora | stal, żeliwo, mosiądz, miedź i brąz. Na mosiądzu uszczelniacz wiąże najszybciej: po 30 minutach osiąga ok. 62% wytrzymałości, a końcowa wytrzymałość wynosi ok. 65%. Na stali po 1 godzinie ma ok. 75% wytrzymałości, a po 24 godzinach pełną wytrzymałość. |
|---|---|
| Metale pasywne | stal ocynkowana, stal nierdzewna, aluminium, powłoki chromowane i anodowane. Na stali ocynkowanej wiązanie rusza wolniej, ale po 6 godzinach uszczelniacz osiąga ok. 85% wytrzymałości, więc aktywator zwykle nie jest potrzebny. Na stali nierdzewnej wiązanie zaczyna się dopiero po ok. 3 godzinach, a po 72 godzinach uszczelniacz osiąga tylko ok. 43% wytrzymałości. Tutaj zalecamy aktywator F albo uszczelniacz do materiałów pasywnych. |
| nazwa | opakowanie | nr artykułu |
|---|---|---|

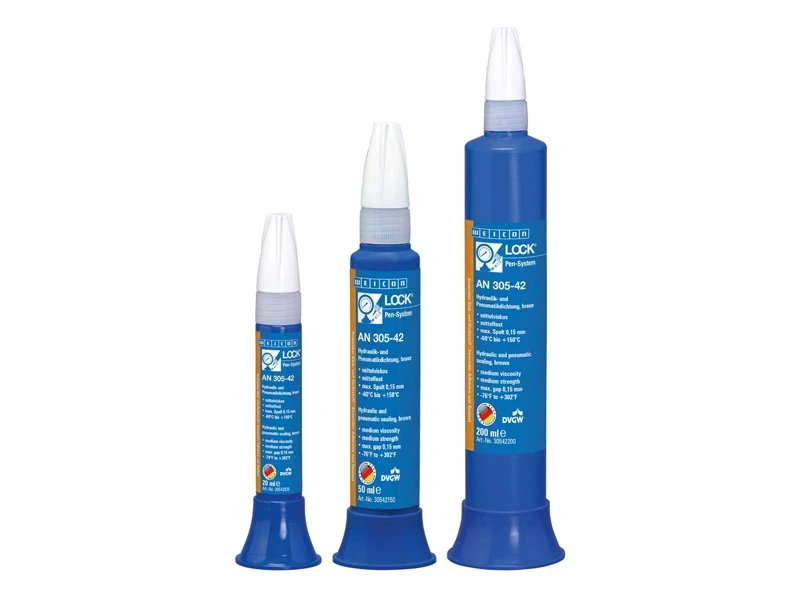

| WEICONLOCK AN 305-42 | 20 ml |
|
| WEICONLOCK AN 305-42 | 50 ml |
|
| WEICONLOCK AN 305-42 | 200 ml |
|
WEICONLOCK AN 305-42 to płynny uszczelniacz anaerobowy do uszczelniania i zabezpieczania drobnych połączeń gwintowych w hydraulice i pneumatyce. Ma niską lepkość, więc dokładnie wnika w zwoje drobnych gwintów i wypełnia szczeliny do 0,15 mm. Wiąże szybko i wytrzymuje bardzo wysokie ciśnienie, do 1500 bar na małych gwintach. Ma średnią wytrzymałość, więc połączenie można później rozkręcić zwykłym narzędziem. Uszczelniacz produkowany jest w Niemczech.
Do jakich metali się nadaje
Uszczelniacz jest rekomendowany do stali, mosiądzu i stali ocynkowanej. Na stali nierdzewnej wiąże słabo, dlatego wymaga aktywatora. Przeznaczony jest do gwintów do rozmiaru M20 i gwintów rurowych do rozmiaru R (lub G) 3/4".
Szybkość wiązania zależy od metalu. Uszczelniacz anaerobowy twardnieje tylko bez dostępu powietrza i w kontakcie z jonami metalu, które przyspieszają reakcję. Dlatego metale dzielimy na dwie grupy:
Aktywator F wyraźnie przyspiesza wiązanie: połączenie ma po 30 minutach ok. 37% wytrzymałości, a bez aktywatora tylko ok. 8%. Wytrzymałość końcowa spada jednak do ok. 40% (bez aktywatora ok. 89%). Używaj go przy metalach pasywnych, w niskiej temperaturze albo gdy instalację trzeba szybko uruchomić.
Zastosowania
- drobne gwinty w instalacjach hydraulicznych i pneumatycznych,
- przyłącza, złączki i szybkozłączki pneumatyczne do R 3/4",
- króćce manometrów, czujników i przetworników ciśnienia,
- korki, zaślepki i śruby odpowietrzające w układach hydraulicznych,
- zawory, rozdzielacze i siłowniki pneumatyczne,
- połączenia narażone na drgania i pulsacje ciśnienia.
Zalety
- Wytrzymuje bardzo wysokie ciśnienie: do 1500 bar na gwintach M3–M5, 1200 bar na M6, 800 bar na M8 i 700 bar na M10.
- Ma niską lepkość (ok. 500 mPa·s), więc dokładnie wypełnia zwoje drobnych gwintów.
- Wiąże szybko. Wstępną wytrzymałość osiąga po 10–20 minutach, a pełną po 2–4 godzinach.
- Wiąże także w chłodzie. W 5°C osiąga pełną wytrzymałość po ok. 24 godzinach.
- Zabezpiecza gwinty przed samoczynnym odkręceniem pod wpływem drgań i zmian ciśnienia.
- Pracuje w temperaturze od -60 do +150°C. W 100°C zachowuje ok. 50% wytrzymałości.
- Ma stabilną wytrzymałość podczas długotrwałej pracy w 120°C: po 5000 godzinach ok. 84%.
- Jest fluorescencyjny. W świetle UV łatwo sprawdzić, czy uszczelniacz został nałożony.
- Chroni przed korozją. Całkowicie wypełnia szczelinę między zwojami i odcina dostęp wody i tlenu.
Jak stosować
- Odtłuść i oczyść gwint, np. zmywaczem do powierzchni. Uszczelniacz zadziała też na powierzchniach nieoczyszczonych, ale im czystsza powierzchnia, tym lepsze uszczelnienie.
- Nałóż uszczelniacz równomiernie na gwint, tak żeby końcówka dozownika nie dotykała metalu.
- Skręć gwint i dokręć go do żądanego ustawienia.
- Przy uszczelnianiu kołnierzy nałóż ciągłą ścieżkę uszczelniacza na jedną powierzchnię, szybko złóż części i mocno je skręć.
- Nie wlewaj z powrotem do opakowania uszczelniacza, który miał kontakt z metalem. Nawet drobne opiłki powodują utwardzanie się zawartości.
W produkcji seryjnej warto stosować urządzenia dozujące.
Przechowywanie
- Przechowuj uszczelniacz w oryginalnym, szczelnie zamkniętym opakowaniu, w temperaturze pokojowej. Okres przydatności wynosi 24 miesiące.
- Chroń go przed wysoką temperaturą, wilgocią i słońcem.
- Powietrze w opakowaniu stabilizuje uszczelniacz, więc nie należy go z niego wyciskać.
- Przechowuj uszczelniacz w miejscu niedostępnym dla dzieci.
Środki ostrożności
- Unikaj kontaktu uszczelniacza ze skórą i oczami.
- Używaj go w dobrze wentylowanych pomieszczeniach.
- Jeśli uszczelniacz dostanie się do oczu, natychmiast przemyj je dużą ilością wody i w razie potrzeby skonsultuj się z lekarzem.
- Przed użyciem zapoznaj się z kartą charakterystyki produktu i przestrzegaj zawartych w niej zaleceń.
Dane techniczne
| Rodzaj | jednoskładnikowy uszczelniacz anaerobowy do drobnych gwintów w hydraulice i pneumatyce |
| Wytrzymałość | średnia (demontaż zwykłym narzędziem) |
| Barwa | brązowa |
| Fluorescencja (UV) | tak |
| Do gwintów do | M20 / R 3/4" |
| Lepkość | ok. 500 mPa·s |
| Maks. wypełnienie szczeliny | 0,15 mm |
| Moment zrywający | 12 – 15 Nm |
| Moment dalszego odkręcania | 18 – 22 Nm |
| Wytrzymałość na ścinanie (DIN 54452) | 8 – 12 N/mm² |
| Wytrzymałość wstępna | 10 – 20 min |
| Wytrzymałość końcowa (100%) | 2 – 4 h |
| Odporność temperaturowa | -60 do +150°C |
| Okres przydatności | 24 miesiące (w temp. pokojowej) |
Atesty i dopuszczenia
| DVGW | atest DVGW |
| ISSA-Code | 75.628.10/11/12 |

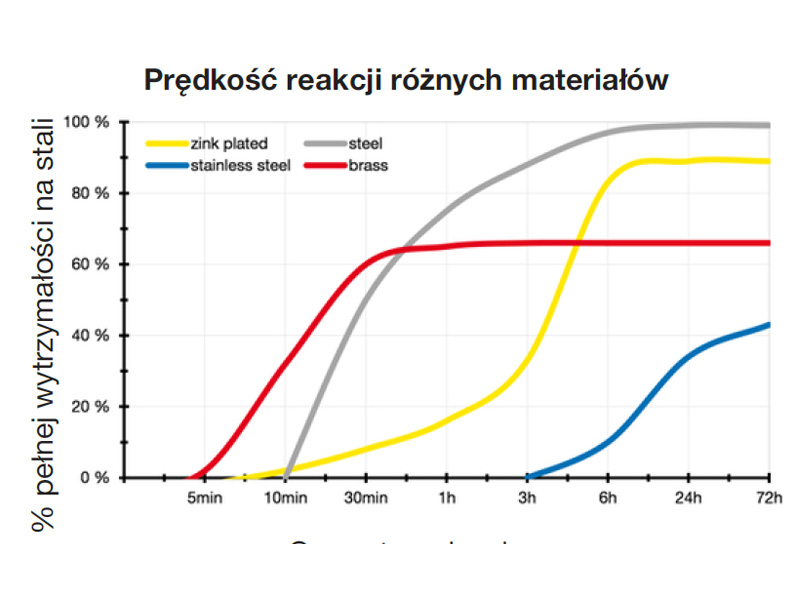

Szybkość wiązania na różnych metalach (bez aktywatora)
| Materiał | Typ metalu | ok. 30 min | ok. 3 h | ok. 24 h | 72 h | Aktywator |
|---|---|---|---|---|---|---|
| Mosiądz | aktywny | ~62% | ~65% | ~65% | ~65% | niepotrzebny |
| Stal | aktywny | ~50% | ~90% | 100% | 100% | niepotrzebny |
| Stal ocynkowana | pasywny | ~8% | ~35% | ~89% | ~89% | zwykle niepotrzebny |
| Stal nierdzewna | pasywny | 0% | 0% | ~35% | ~43% | zalecany |
Wartości w % pełnej wytrzymałości na stali przybliżone.
Szybkość wiązania przy różnych luzach w gwincie
| Szczelina | ok. 1 h | ok. 3 h | ok. 6 h | ok. 24 h | 72 h |
|---|---|---|---|---|---|
| 0,05 mm | ~22% | ~45% | ~62% | ~85% | ~98% |
| 0,15 mm | 0% | ~20% | ~38% | ~72% | ~90% |

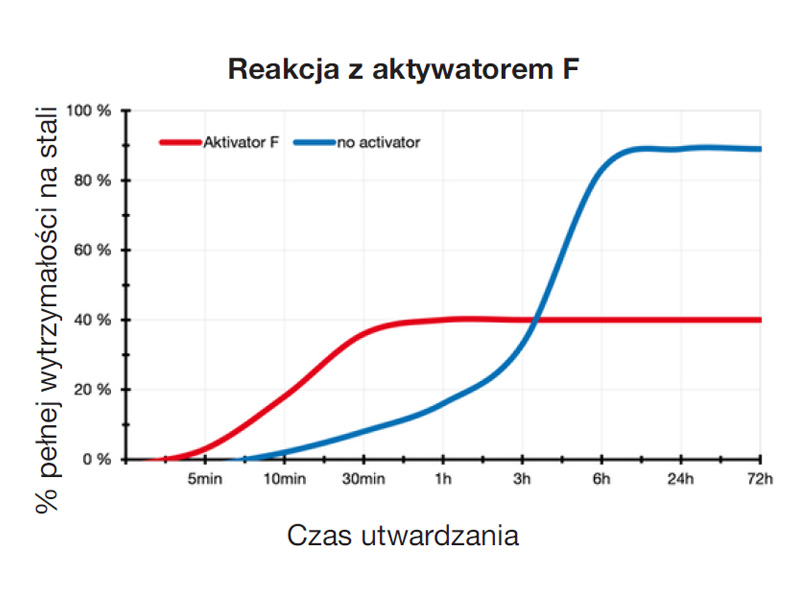

Wiązanie z aktywatorem F i bez niego
| Wariant | 10 min | 30 min | 3 h | 6 h | 72 h |
|---|---|---|---|---|---|
| Z aktywatorem F | ~18% | ~37% | ~40% | ~40% | ~40% |
| Bez aktywatora | ~2% | ~8% | ~38% | ~88% | ~89% |
Szybkość wiązania w różnych temperaturach
| Temperatura | 30 min | 1 h | 3 h | 6 h | 24 h |
|---|---|---|---|---|---|
| 40°C | ~68% | ~82% | ~95% | ~99% | 100% |
| 25°C | ~55% | ~75% | ~90% | ~97% | 100% |
| 5°C | 0% | ~30% | ~72% | ~88% | 100% |
Wytrzymałość w podwyższonej temperaturze
| Temperatura | 25°C | 50°C | 75°C | 100°C | 125°C | 150°C |
|---|---|---|---|---|---|---|
| % wytrzymałości w temp. pokojowej | 100% | ~83% | ~67% | ~50% | ~37% | ~25% |
Starzenie cieplne
| Temperatura wygrzewania | 1000 h | 2000 h | 3000 h | 5000 h |
|---|---|---|---|---|
| 120°C | ~85% | ~84% | ~84% | ~84% |
| 150°C | ~60% | ~51% | ~48% | ~45% |
Wartości w % wytrzymałości w temperaturze pokojowej przybliżone.
Odporność na ciśnienie i odpowiedniki calowe
| Gwint metryczny | Odpowiednik UNC/UNF | Odpowiednik rurowy BSP (G/R) | Maks. ciśnienie |
|---|---|---|---|
| M3 | #4 – #5 | – | 1 500 bar |
| M4 | #8 | – | 1 500 bar |
| M5 | #10 | – | 1 500 bar |
| M6 | 1/4" | – | 1 200 bar |
| M8 | 5/16" | – | 800 bar |
| M10 | 3/8" | G 1/8" | 700 bar |
| M12 | 1/2" | G 1/4" | brak danych |
| M16 | 5/8" | G 3/8" | brak danych |
| M20 | 3/4" | G 1/2" (R 3/4" – maks. zakres) | brak danych |
Odpowiedniki calowe dobrano według zbliżonej średnicy nominalnej. Skok gwintu jest inny, dlatego wartości są orientacyjne. Ciśnienia podano wyłącznie dla gwintów badanych przez producenta.
