Nypel Pneumatyczny z Gwintami Zewnętrznymi i Stożkiem Wewnętrznym 37° - Typ D M - LUDECKE

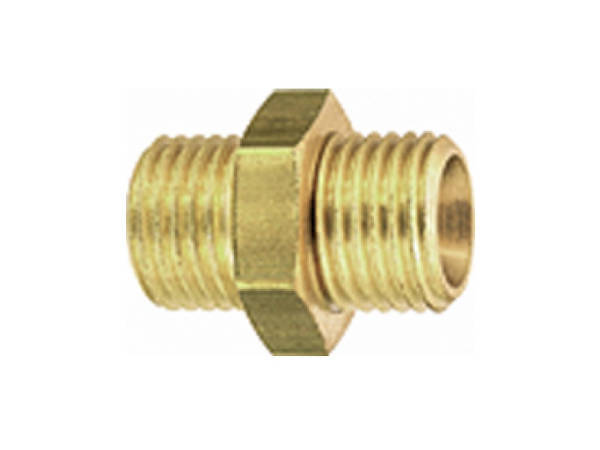

Nypel / redukcja ze stożkiem wewnątrz 37° oraz walcowymi gwintami zewnętrznymi i sześciokątnym pierścieniem, wykonany z mosiądzu, przeznaczony do transportu sprężonego powietrza, gazu i mediów płynnych o uniwersalnym zastosowaniu w wielu gałęziach przemysłu, zazwyczaj do zastosowań pneumatycznych. Czytaj więcej!


Poprzedni Następny Wróć do kategorii
Zobacz PEŁNĄ ofertę LUDECKE na dedykowanej stronie KLIKNIJ I SPRAWDŹ

  • Ciśnienie robocze [bar]: 12.
  • Materiał: mosiądz MS 58
  • Medium: sprężone powietrze, gaz i inne.
  • Gwint: ISO 228.
  • Stożek: 37°.

gwint 1

długość

gwintu 1

gwint 2

długość

gwintu 2

DN

SW h

waga

[g]

nr artykułu

G 1/8'' 7 G 1/8'' 7 5 13 19 10 D 18 M
G 1/8'' 7 G 1/4'' 9 5 17 21 18 D 84 M
G 1/4'' 9 G 1/4'' 9 7,5 17 23 19 D 14 M
G 1/4'' 9 G 3/8'' 10 7,5 19 24 26 D 48 M
G 1/4'' 9 G 1/2'' 12,5 7,5 24 27 48 D 42 M
G 3/8'' 10 G 3/8'' 10 9 19 25 30 D 38 M
G 3/8'' 10 G 1/2'' 12,5 9 24 28 50 D 82 M
G 1/2'' 12,5 G 1/2'' 12,5 12 24 30 54 D 12 M

Właściwości użytych materiałów i zastosowanie.

Nypel / redukcja ze stożkiem wewnątrz z gwintami zewnętrznymi, wykonany z mosiądzu gładkiego MS 58, z uszczelnieniem z PVC.

Ogólne właściwości materiałów:

Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.

Uszczelka zbudowana z wysokiej jakości polichlorku winylu (PVC) czyli jednego z najstarszych tworzyw sztucznych, które ze względu na swoje właściwości i nadal trwający rozwój badań nad jego właściwościami, pozostaje bardzo nowoczesnym i popularnym w przemyśle materiałem. Materiał wykazuje się odpornością na chemikalia a także na warunki atmosferyczne. Jest gładki, nie przewodzi prądu i słabo przewodzi ciepło, nadaje się do recyklingu. W czystej postaci to biały proszek o temperaturze mięknienia ok. 80 °C. Materiał odporny na działanie rozcieńczonych kwasów: solnego, siarkowego i azotowego oraz m.in. rozcieńczonych wodorotlenków sodu i potasu (ługi), olejów, wody, amoniaku, alkoholu i benzyny.

Zastosowanie

Nyple / redukcje ze stożkiem wewnątrz i gwintami zewnętrznymi służą przede wszystkim do transportu sprężonego powietrza, gazu i mediów płynnych w przemyśle, warsztatach samochodowych, rzemieślniczych czy nawet w ogrodnictwie. Armatura tego typu ma bardzo uniwersalne zastosowanie i może być stosowane w wielu aplikacjach. Redukcje tego typu najczęściej służą do łączenia ze sobą instalacji opartych o różne średnice przewodów, lub podłączania przewodów do stałych instalacji zakończonych określonym rozmiarem przyłącza.

Nyple te nadają się również do stosowania z nakrętkami typu U M, oraz króćcami ze stożkiem zewnętrznym typu ST M, czy króćcami z gwintem zewnętrznym typu T M
