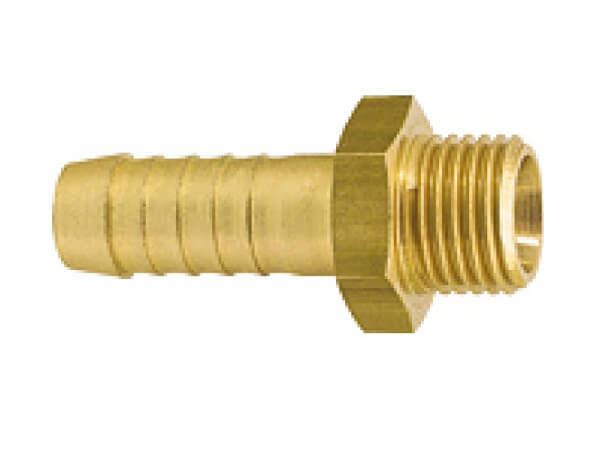

Króciec z Walcowym Gwintem Zewnętrznym i Stożkiem Wewnętrznym pod kątem 37° - Typ T M - LUDECKE



Króciec do węża ze stożkiem wewnątrz 37° oraz walcowym gwintem zewnętrznym i sześciokątnym pierścieniem, wykonany z mosiądzu, przeznaczony do transportu sprężonego powietrza, gazu i mediów płynnych o uniwersalnym zastosowaniu w wielu gałęziach przemysłu, zazwyczaj do zastosowań pneumatycznych. Czytaj więcej!


Poprzedni Następny Wróć do kategorii
Zobacz PEŁNĄ ofertę LUDECKE na dedykowanej stronie KLIKNIJ I SPRAWDŹ

  • Ciśnienie robocze [bar]: 12 (podciśnienie).
  • Materiał: mosiądz MS 58
  • Medium: sprężone powietrze, gaz i inne.
  • Gwint: ISO 228.
  • Stożek: 37°.
gwint

Ø wewn.

węża [mm]

DN SW

 h

długość

króćca [mm]

długość

gwintu

waga

[g]

nr artykułu

G 1/8'' 6 5 13 37 25 7 12 T 186 M
G 1/8'' 9 5 13 37 25 7 20 T 189 M
G 1/4'' 6 5 17 39 25 9 19 T 146 M
G 1/4'' 8 6 17 39 25 9 21 T 148 M
G 1/4'' 9 7 17 39 25 9 22 T 149 M
G 1/4'' 11 8 17 39 25 9 26 T 1411 M
G 1/4'' 13 8 17 39 25 9 34 T 1413 M
G 3/8'' 6 5 19 40 25 10 25 T 386 M
G 3/8'' 8 6 19 40 25 10 27 T 388 M
G 3/8'' 9 7 19 40 25 10 28 T 389 M
G 3/8'' 11 8 19 40 25 10 33 T 3811 M
G 3/8'' 13 9,5 19 40 25 10 36 T 3813 M
G 1/2'' 6 5 24 40 25 10 37 T 126 M
G 1/2'' 9 7 24 40 25 10 41 T 129 M
G 1/2'' 13 11 24 40 25 10 44 T 1213 M
G 3/4'' 19 13 27 56 32 16 125 T 3419 TM*
G 1'' 25 20 36 70 41 17 210 T 1025 TM*

* - bez stożka wewnętrznego°

Właściwości użytych materiałów i zastosowanie.

Króciec do węża z gwintem zewnętrznym, wykonany z mosiądzu gładkiego MS 58.

Ogólne właściwości materiałów:

Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.

Zastosowanie

Króćce z gwintem zewnętrznym stożkowym służą przede wszystkim do transportu sprężonego powietrza, gazu i mediów płynnych w przemyśle, warsztatach samochodowych, rzemieślniczych czy nawet w ogrodnictwie. Armatura tego typu ma bardzo uniwersalne zastosowanie, i może być stosowane w wielu aplikacjach.

Króciec jest przeznaczony do stosowania z nakrętkami typu U M, oraz króćcami ze stożkiem zewnętrznym typu ST M
