Króciec do Węża Spawalniczego - Gwint Zewnętrzny ze Stożkiem na Wejściu - do Gazów Spawalniczych - z Mosiądzu - KARASTO



Króciec z gwintem zewnętrznym GEKA plus, ze stożkiem na wejściu pod kątem 37°. Element do trzyczęściowego zestawu złączy do gazów spawalniczych, wykonany z mosiądzu. Posiada sześciokątny pierścień pod klucz. Zastosowanie przy rozbudowie i modyfikacji instalacji przesyłu gazów do spawania w przemyśle i budowie maszyn. Czytaj więcej!


Poprzedni Następny Wróć do kategorii
Zobacz PEŁNĄ ofertę GEKA na dedykowanej stronie KLIKNIJ I SPRAWDŹ

  • Materiał: Mosiądz CW614N.

gwint

zewn.

Ø wewn.

węża [mm]

NW [mm]

SW

t

[mm]

L1

[mm]

L2

[mm]

nr

id

nr

artykułu

G 1/8“ 4-5 3 14 8 35 50 890 70.0890
G 1/8“ 6 4.5 14 8 35 50 891 70.0891
G 1/8“ 9 7 17 8 35 50 894 70.0894
G 1/4“ 4-5 3 17 8 35 50 910 70.0910
G 1/4“ 6 4.5 17 8 35 50 911 70.0911
G 1/4“ 9 7 17 8 35 50 914 70.0914
G 1/4“ 11 7 17 8 35 50 916 70.0916
G 1/4“ 13 7/11 19 8 35 50 918 70.0918
G 1/4“ 4-5 3 19 8 35 50 920 70.0920
G 3/8“ 6 4.5 19 8 35 50 921 70.0921
G 3/8“ 9 7 19 8 35 50 924 70.0924
G 3/8“ 11 9 19 8 35 50 926 70.0926
G 3/8“ 13 9 19 8 35 50 928 70.0928
G 1/2“ 6 4.5 24 8 35 50 991 70.0991
G 1/2“ 9 7 24 8 35 50 994 70.0994
G 1/2“ 11 9 24 8 35 50 996 70.0996
G 1/2“ 13 11 24 8 35 50 998 70.0998
G 3/4“ 13 11 27 11 35 50 3998 70.3998
G 3/4“ 19 16 27 11 35 50 3999 70.3999
  • SW - rozmiar sześciokąta / rozmiar klucza [mm].

Właściwości użytych materiałów i zastosowanie.

Nypel redukcyjny z gwintami zewnętrznymi GEKA plus wykonany z mosiądzu.

Ogólne właściwości materiałów:

Mosiądz jest jednym z najczęściej stosowanych w przemyśle stopów metali. Składa się przede wszystkim z miedzi i do 40% cynku, Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

Normy

Produkt zgodny z rozporządzeniem Parlamentu i Rady Unii Europejskiej (UE) 2019/1021, które dotyczy trwałych zanieczyszczeń organicznych, mogących na trwałe przenikać do środowiska, czy organizmów żywych. Zgodnie z tym rozporządzeniem, oraz zgodnie z rozporządzeniem (WE) nr 1907/2006 (znanym jako REACH) wyroby proponowane przez producenta, spełniają normy ilościowe zawartych substancji. Pełna treść rozporządzenia w języku polskim dostępna tutaj >>>

Zgodnie z art. 33 rozporządzenia (EC) nr 1907/2006, zwanym rozporządzeniem REACH, producent informuje, iż użyty do produkcji złączek mosiądz, może zawierać więcej niż 0,1% masy całkowitej Ołowiu (Pb), który figuruje na tzw. "Liście Kandydatów" substancji wzbudzających szczególnie duże obawy (SVHC). Ołów uważany jest za substancje niebezpieczną i figuruje pod numerem CAS: 7439-92-1. Pełny wykaz substancji znajduje się na stronie Agencji Chemikaliów Parlamentu Europejskiego, dostępnej tutaj >>>

Dodatkowo, wszystkie produkty KARASTO, podlegają okresowej kontroli jakości, w tym badaniu na obecność substancji ujętych w rozporządzeniu REACH. Dzięki temu uzyskujemy każdorazową pewność, że produkt nie będzie miał szkodliwego wpływu na zdrowie użytkowników.

Zastosowanie

Oryginalny króciec do węża GEKA®, z gwintem zewnętrznym i stożkiem na wejściu, produkowane przez KARASTO Armaturenfabrik Oehler GmbH. Nazwa własna "GEKA" jest zastrzeżona tylko dla produktów tego producenta. Tylko stosowanie oryginalnych złączy daje gwarancję jakości wykonania oraz poprawności parametrów technicznych zagwarantowanych przez producenta. Co więcej łączenie oryginalnych złączy z odpowiednikami nieznanych producentów nie daje gwarancji prawidłowej pracy połączeń. Są to bardzo wysokiej jakości solidnie i precyzyjnie wykonane elementy.

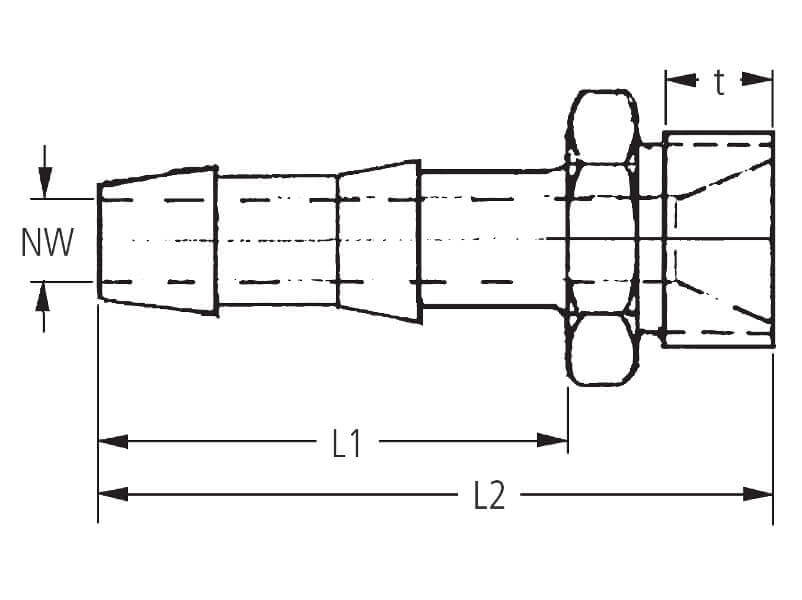

Parametry techniczne i rozmiary króćca:

krociec-gz-GEKA-1z3-do gazu-rys

Ø węża

Gwint

L1

L2

klucz

NW t
4-5 mm 1/8" 35 50 14 3 8
6 mm 1/8" 35 50 14 4,5 8
9 mm 1/8" 35 50 17 7 8
4-5 mm 1/4" 35 50 17 3 8
6 mm 1/4" 35 50 17 4,5 8
9 mm 1/4" 35 50 17 7 8
13 mm 1/4" 35 50 19 7/11 8
4-5 mm 3/8" 35 50 19 3 8
6 mm 3/8" 35 50 19 4,5 8
9 mm 3/8" 35 50 19 7 8
11 mm 3/8" 35 50 19 9 8
13 mm 3/8" 35 50 19 9 8
6 mm 1/2" 35 50 24 4,5 8
9 mm 1/2" 35 50 24 7 8
11 mm 1/2" 35 50 24 9 8
13 mm 1/2" 35 50 24 11 8
13 mm 3/4" 35 52 27 11 11
19 mm 3/4" 35 52 27 16 11

Specjalnie zaprojektowany wydłużony profil króćca, z wyraźnymi dwoma karbami, powoduje pewne mocowanie opasek na wężu, dzięki czemu przewód jest mniej narażony na "wydmuchanie", a co za tym idzie, rozłączenie węży podczas przesyłu często niebezpiecznych gazów. Element ten jest jednym z trzech w gwintowanych złączach skręcanych do przesyłu gazów spawalniczych. Pozostałe elementy złącza dostępne są tutaj >>>

Elementy te przeznaczone są do przesyłu gazów do spawania. Stosowane do modyfikacji i rozbudowy instalacji lub urządzeń przesyłowych wyposażonych w przyłącza gwintowane w instalacjach przesyłowych w przemyśle, budownictwie. Elementy stosowane są także w konstrukcji maszyn, urządzeń, agregatów, pojazdów, narzędzi oraz pomp. Uszczelnienie na metalowym pierścieniu w kształcie sześciokąta pod klucz. Element posiada po stronie gwintu wewnętrzny stożek, pod kątem 37°.
