Króciec do Węża Spawalniczego - do Gazów Spawalniczych - z Gwintem Wewnętrznym - z Mosiądzu - KARASTO

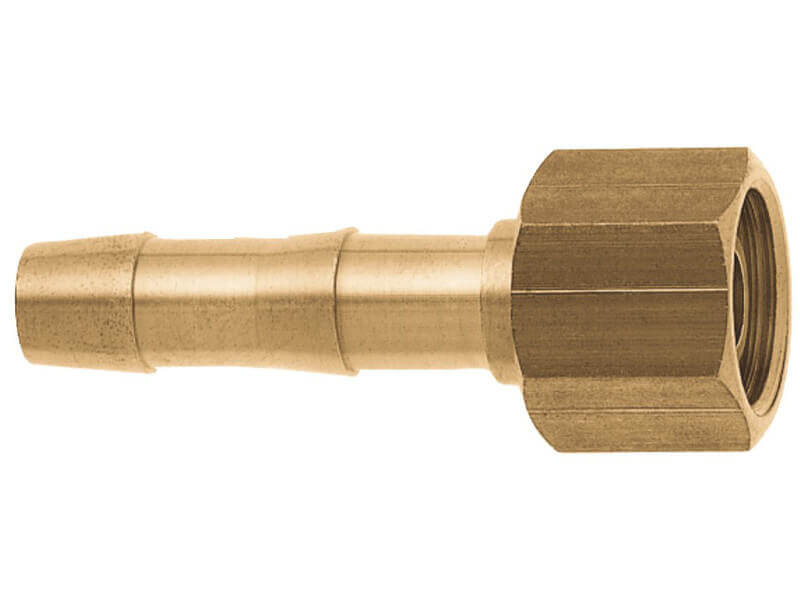

Króciec ze stożkiem na wejściu pod kątem 37° z nakrętką z gwintem zewnętrznym GEKA plus (2 z 3). Dwa elementy do trzyczęściowego zestawu złączy do gazów spawalniczych, wykonany z mosiądzu. Posiada pierścień umożliwiający dociągnięcie sześciokątną nakrętkę pod klucz, umożliwiający pewne skręcanie złącza. Zastosowanie przy rozbudowie i modyfikacji instalacji przesyłu gazów do spawania w przemyśle i budowie maszyn. Czytaj więcej!

Poprzedni Następny Wróć do kategorii

Zobacz PEŁNĄ ofertę GEKA na dedykowanej stronie KLIKNIJ I SPRAWDŹ

Materiał: Mosiądz CW614N.

gwint wewn.	Ø wewn. węża [mm]	NW [mm]	SW	t [mm]	L1 [mm]	L2 [mm]	L3 [mm]	nr id	nr artykułu
G 1/4“	4-5	3	17	9.5	35	49	15	940	71.0940
G 1/4“	6	4.5	17	9.5	35	49	15	941	71.0941
G 1/4“	9	6.5	17	9.5	35	49	15	944	71.0944
G 1/4“ L	6	4.5	17	9.5	35	49	15	941L	71.9410
G 1/4“ L	9	6.5	17	9.5	35	49	15	944L	71.9440
G 3/8“	4-5	3	19	9.5	35	52	16	950	71.0950
G 3/8“	6	4.5	19	9.5	35	52	16	951	71.0951
G 3/8“	9	7	19	9.5	35	52	16	954	71.0954
G 3/8“	11	9	19	9.5	35	52	16	956	71.0956
G 3/8“ L	9	7	19	9.5	35	52	16	964L	71.9640
G 1/2“	6	4.5	24	9.5	35	52	16	971	71.0971
G 1/2“	9	7	24	9.5	35	52	16	974	71.0974
G 1/2“	11	9	24	9.5	35	52	16	976	71.0976
G 1/2“	13	10	24	9.5	35	52	16	978	71.0978

SW - rozmiar sześciokąta / rozmiar klucza [mm].

Właściwości użytych materiałów i zastosowanie.

Króciec długi z gwintem zewnętrznym GEKA plus (1 z 3) wykonany z mosiądzu.

Ogólne właściwości materiałów:

Mosiądz jest jednym z najczęściej stosowanych w przemyśle stopów metali. Składa się przede wszystkim z miedzi i do 40% cynku, Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

Normy

Produkt zgodny z rozporządzeniem Parlamentu i Rady Unii Europejskiej (UE) 2019/1021, które dotyczy trwałych zanieczyszczeń organicznych, mogących na trwałe przenikać do środowiska, czy organizmów żywych. Zgodnie z tym rozporządzeniem, oraz zgodnie z rozporządzeniem (WE) nr 1907/2006 (znanym jako REACH) wyroby proponowane przez producenta, spełniają normy ilościowe zawartych substancji. Pełna treść rozporządzenia w języku polskim dostępna tutaj >>>

Zgodnie z art. 33 rozporządzenia (EC) nr 1907/2006, zwanym rozporządzeniem REACH, producent informuje, iż użyty do produkcji złączek mosiądz, może zawierać więcej niż 0,1% masy całkowitej Ołowiu (Pb), który figuruje na tzw. "Liście Kandydatów" substancji wzbudzających szczególnie duże obawy (SVHC). Ołów uważany jest za substancje niebezpieczną i figuruje pod numerem CAS: 7439-92-1. Pełny wykaz substancji znajduje się na stronie Agencji Chemikaliów Parlamentu Europejskiego, dostępnej tutaj >>>

Dodatkowo, wszystkie produkty KARASTO, podlegają okresowej kontroli jakości, w tym badaniu na obecność substancji ujętych w rozporządzeniu REACH. Dzięki temu uzyskujemy każdorazową pewność, że produkt nie będzie miał szkodliwego wpływu na zdrowie użytkowników.

Zastosowanie

Oryginalny króciec do węża GEKA®, z nakrętką z gwintem wewnętrznym i stożkiem na wejściu, produkowane przez KARASTO Armaturenfabrik Oehler GmbH. Nazwa własna "GEKA" jest zastrzeżona tylko dla produktów tego producenta. Tylko stosowanie oryginalnych złączy daje gwarancję jakości wykonania oraz poprawności parametrów technicznych zagwarantowanych przez producenta. Co więcej łączenie oryginalnych złączy z odpowiednikami nieznanych producentów nie daje gwarancji prawidłowej pracy połączeń. Są to bardzo wysokiej jakości solidnie i precyzyjnie wykonane elementy.

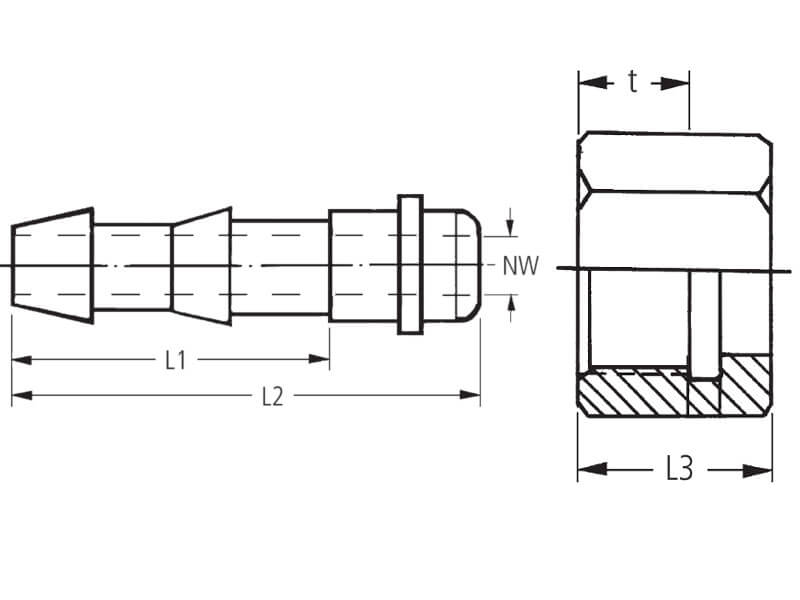

Parametry techniczne i rozmiary króćca:

Ø węża	Gwint	L1	L2	L3	klucz	NW	t
4-5 mm	1/4"	35	49	15	17	3	9,5
6 mm	1/4"	35	49	15	17	4,5	9,5
9 mm	1/4"	35	49	15	17	6,5	9,5
6 mm	1/4" L	35	49	15	17	4,5	9,5
9 mm	1/4" L	35	49	15	17	6,5	9,5
4-5 mm	3/8"	35	52	16	19	3	9,5
6 mm	3/8"	35	52	16	19	4,5	9,5
9 mm	3/8"	35	52	16	19	7	9,5
11 mm	3/8"	35	52	16	19	9	9,5
9 mm	3/8" L	35	52	16	19	7	9,5
6 mm	1/2"	35	52	16	24	4,5	9,5
9 mm	1/2"	35	52	16	24	7	9,5
11 mm	1/2"	35	52	16	24	9	9,5
13 mm	1/2"	35	52	16	24	10	9,5

Specjalnie zaprojektowany wydłużony profil króćca, z wyraźnymi dwoma karbami, powoduje pewne mocowanie opasek na wężu, dzięki czemu przewód jest mniej narażony na "wydmuchanie", a co za tym idzie, rozłączenie węży podczas przesyłu często niebezpiecznych gazów. Element ten, składający się z króćca i nakrętki sześciokątnej z gwintem wewnętrznym stanowią dwa z trzech w gwintowanych złączach skręcanych do przesyłu gazów spawalniczych. Połączenie uszczelnia się dzięki zastosowaniu stożków na wejściu króćców, które są do siebie dociągane przy skręcaniu połączenia gwintowanego. Pozostałe elementy złącza dostępne są tutaj >>>

Elementy te przeznaczone są do przesyłu gazów do spawania. Stosowane do modyfikacji i rozbudowy instalacji lub urządzeń przesyłowych wyposażonych w przyłącza gwintowane w instalacjach przesyłowych w przemyśle, budownictwie. Elementy stosowane są także w konstrukcji maszyn, urządzeń, agregatów, pojazdów, narzędzi oraz pomp. Uszczelnienie na metalowym pierścieniu w kształcie sześciokąta pod klucz. Element posiada po stronie nakrętki zewnętrzny stożek, pod kątem 37°.
