Złącze STORZ - Złacze Strażackie - Ssąco-Tłoczne - z Długim Króćcem do Węża - z Aluminium


Materiał: aluminium, w części z zaczepami kute. Uszczelnienie: NBR w kolorze białym. Ciśnienie pracy [bar]: 16. Czytaj więcej!


Poprzedni Następny Wróć do kategorii

  • Materiał: aluminium, w części z zaczepami kute.
  • Uszczelnienie: NBR w kolorze białym.
  • Ciśnienie pracy: 16 [bar].

NORMA - DIN

  • D = rozstaw zaczepów 31
  • C = rozstaw zaczepów 66
  • B = rozstaw zaczepów 89
  • A = rozstaw zaczepów 133

NORMA - NEN 3374

  • 2" = rozstaw zaczepów 81
  • 2 1/2" = rozstaw zaczepów 81
  • 3" = rozstaw zaczepów 81
rozmiar

Ø wewn.

węża [mm]

rozstaw zaczepów

KA [mm]

waga

[kg]

nr artykułu
D 19 31 0,093 5110 019031
D 25 31 0,094 5110 025031
C 25 66 0,345 5110 025066
C 32 66 0,347 5110 032066
- 38 52 0,197 5110 038052
C 38 66 0,377 5110 038066
- 38 81 0,471 5110 038081
C 52 66 0,364 5110 050066
- 52 81 0,496 5110 050081
- 63 81 0,500 5110 063081
B 63 89 0,709 5110 063089
- 75 81 0,519 5110 075081
B 75 89 0,724 5110 075089
B 80 89 0,739 5110 080089
- 100 115 1,161 5110 100114
A 100 133 1,600 5110 100133
A 110 133 1,622 5110 110133
F 3 zaczepy 150 160 3,032 5110 150159

Właściwości użytych materiałów i zastosowanie.

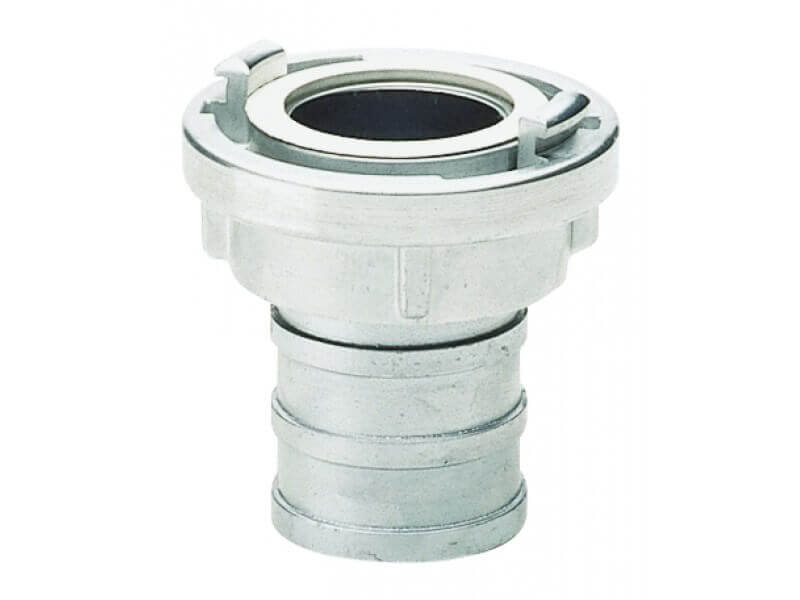

Złącze "Storz" (Strażackie) z Długim Króćcem do węży wykonany z aluminium, z białą uszczelką z NBR.

Ogólne właściwości materiałów:

Stopy aluminium, poza glinem zawierają cynk, miedź, krzem, mangan i wiele innych metali. Charakteryzują się dużą wytrzymałością i twardością, oraz niską wagą. Dzięki odporności na korozję i małą gęstość, używa się tego materiału do wyrobu złączy niskociśnieniowych wszędzie tam, gdzie istotna jest niska waga produktu, czyli np. w systemach hydraulicznych, w przemyśle samochodowym, lotniczym, w automatyce i cybernetyce. Dzięki zastosowaniu techniki zwanej anodowaniem, zwiększa się odporność stopu na zużycie, czy przetarcie. Stopy te charakteryzują się również dobrą odpornością chemiczną na przesyłane media, dzięki czemu często polecane są w połączeniu z przewodami z tworzyw sztucznych.

Większa odporność materiału na korozję oznacza dłuższą żywotność przewodu, a co za tym idzie oszczędność ekonomiczną w porównaniu do częstej wymiany złączy o niższej cenie, i niższych parametrach odpornościowych.

NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.

Zastosowanie

System „Storz”, to system złączy i szybkozłączy zaczepowych znanych popularnie w Polsce jako złącza strażackie lub hydrantowe. Wymyślił je w 1882 roku Carl August Guido Storz, który opatentował je w 1893 roku. Złącza posiadają konstrukcję symetryczną i w odróżnieniu od wielu innych typów złączy nie mają części wtykowej (męskiej) i gniazdowej (żeńskiej). Rozmiary złączy określa się rozstawem zaczepów (haków). Do całkowitego zamknięcia złączy używa się kluczy hakowych, które występują w kilku rozmiarach. Do połączenia dwóch złączy potrzebne jest ćwierć obrotu (90°), a po zamknięciu uzyskuje się solidne i bezpieczne połączenie. Złącza STORZ z powodzeniem zastępują połączenia gwintowane. Ze względu na możliwość szybkiego łączenia, przy zachowaniu szczelności, złącza te, znalazły zastosowanie w pożarnictwie i wielu gałęziach przemysłu. Złącza mogą pracować na podciśnienie i ciśnienie do 16 bar. Używając tych złączy, można przesyłać różne media płynne i sypkie. Często stosowane są w cysternach, które przewożą różnego rodzaju ciecze ropopochodne, kwasy, wodę, fekalia, chemikalia. Stosowane są w pożarnictwie np do hydrantów, systemach nawadniających, przemyśle chemicznym, spożywczym, rolnictwie na przewodach przesypowych oraz do transportu pneumatycznego proszków i granulatów.
