Złącze STORZ z Przyłączem Kołnierzowym - z Mosiądzu

• Uwagi: Kołnierz według normy DIN 2501 PN 16.
• Ciśnienie: do 16 bar. (tabela ciśnienia, w opisie kategorii głównej - tutaj)

• Uszczelnienie: NBR.

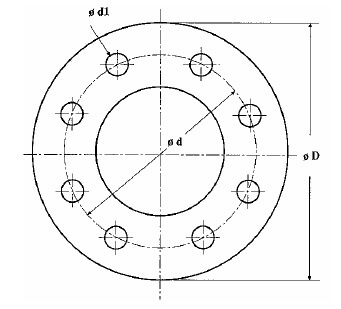

• D - średnica kołnierza [mm].
• d - średnica koła osi otworów [mm].
• d1 - średnica otworów [mm]
• n - ilość otworów na śruby

Właściwości użytych materiałów i zastosowanie.

Złącze "Storz" (Strażackie) z flanszą wykonane wykonane z mosiądzu, uszczelką z NBR.

Ogólne właściwości materiałów:

Mosiądz to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

Złącza wykonane z tego materiału znajdują zastosowanie przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do transportu wody, nieagresywnych mediów, produktów ropopochodnych i łatwopalnych w lekkich zastosowaniach przemysłowych.

NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.

Normy:

Norma EN 1092-1 to kompleksowy dokument techniczny dotyczący kołnierzy okrągłych stalowych, który określa szereg wymagań i specyfikacji, które powinny być spełnione. W normie uwzględniono szczegółowe informacje na temat wywiniętych końcówek rur i pierścieni stosowanych z kołnierzami. Zawiera ona informacje o typach kołnierzy, ich powierzchniach uszczelniających, wymiarach i tolerancjach, a także liczbę i wielkość śrub montażowych. Określa ona także wymagania dotyczące wykończenia powierzchni uszczelniających, oznaczeń, znakowania, materiałów oraz dopuszczalnych wartości ciśnienia i temperatury. Zawiera też informacje o przybliżonych masach kołnierzy.

Zgodność z normą daje pewność, że dany element na 100% będzie pasować, że spełnia konkretne kryteria jakościowe i zachowuje prawidłowe wymiary. Norma odnosi się zarówno do jakości wykonania produktów, jak i ich wytrzymałości oraz przeznaczenia.

Zastosowanie

System złączy kołnierzowych, inaczej zwanych flanszami jest prostym i powszechnie używanym sposobem łączenia węży przemysłowych, rur, zaworów wszędzie tam gdzie wymagana jest odporność na wysokie ciśnienie. Złącza w tym systemie, są symetryczne tzn. nie posiadają wtyku i gniazda, a swoją odporność zawdzięczają przede wszystkim zastosowania odpowiednich uszczelek. W tym systemie elementy złącza łączy się ze sobą za pomocą śrub, rozmieszczonych symetrycznie po okręgu na kołnierzu, w którym znajdują się równomiernie rozmieszczone otwory przelotowe. System ten znajduje zastosowanie wszędzie tam, gdzie nie ma konieczności szybkiego i sprawnego demontażu, czy rozłączenia połączenia, co stanowi doskonałą alternatywę dla spawania połączeń między przewodami. Połączenie kołnierzowe wykorzystywane jest do rozłącznego sposobu instalacji systemów hydraulicznych i pomp ciepłowniczych omijającego spawanie i zapewniającego wysoką szczelność.

Element przeznaczony do montażu na instalacjach i urządzeniach wyposażonych w przyłącza kołnierzowe zgodne z normą EN 1092-1. Pozwalają na adaptacje tych urządzeń i instalacji do przewodów wyposażonych w złącza zaczepowe STORZ.
