Złącze STORZ z Przyłączem Kołnierzowym - z Aluminium

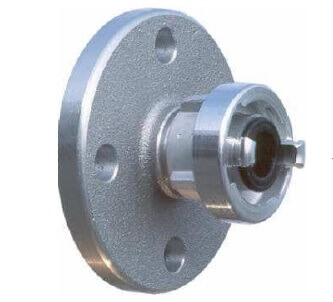

Oryginalne złącze STORZ, wykonane przez niemieckiego producenta Feuer-Vogel, charakteryzuje się wytrzymałą konstrukcją z kutego aluminium. Posiada przyłącze kołnierzowę stałe, flanszę zgodne ze standardem EN 1092-1, co umożliwia montaż na przyłączach, rurach i urządzeniach wyposażonych w ten typ połączeń rozłącznych. Wyposażone jest także w uszczelnienie z NBR, co zapewnia dodatkową ochronę przed przeciekami. Szerokie zastosowanie znajduje w przemyśle, rolnictwie, pożarnictwie, asenizacji oraz ochronie środowiska. Idealne do transportu różnorodnych materiałów, w tym nieczystości bytowych, gnojówki, wody przemysłowej, brudnej wody, nawozów, czy wielu substancji chemicznych.


Poprzedni Następny Wróć do kategorii

rozmiar typ

rozstaw

zaczepów

KA [mm]

D [mm]

d

ilość

otworów

d1

nr artykułu
25-D DN 25 31 115 85 4 14 36-031025-10
52-C DN 40* 66 150 110 4 18 36-066040-10
52-C DN 50 66 165 125 4 18 36-066050-10
52-C DN 65 66 185 145 4 18 36-066065-10
52-C DN 80 66 200 160 8 18 36-066080-10
65 DN 50 81 165 125 4 18 36-081050-10
65 DN 65 81 185 145 4 18 36-081065-10
65 DN 80 81 200 160 8 18 36-081080-10
75-B DN 50 89 165 125 4 18 36-089050-10
75-B DN 65 89 185 145 4 18 36-089065-10
75-B DN 80 89 200 160 8 18 36-089080-10
75-B DN 100 89 220 180 8 18 36-089100-10
100 DN 100 115 220 180 8 18 36-115100-10
110-A DN 80 133 200 160 8 18 36-133080-10
110-A DN 100 133 220 180 8 18 36-133100-10
125 DN 125 148 250 210 8 18 36-148125-10
150 DN 150 160 285 240 8 22 36-160150-10

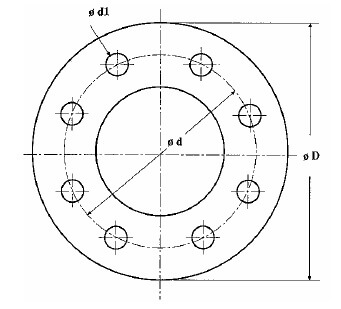

  • D - średnica kołnierza [mm]
  • d - średnica koła osi otworów [mm].
  • n - ilość otworów na śruby
  • * - stal ocynkowana

Właściwości użytych materiałów i zastosowanie.

Złącze "Storz" (Strażackie) z flanszą wykonane z aluminium, uszczelką z NBR.

Ogólne właściwości materiałów:

Stopy aluminium, poza glinem zawierają cynk, miedź, krzem, mangan i wiele innych metali. Charakteryzują się dużą wytrzymałością i twardością, oraz niską wagą. Dzięki odporności na korozję i małą gęstość, używa się tego materiału do wyrobu złączy niskociśnieniowych wszędzie tam, gdzie istotna jest niska waga produktu, czyli np. w systemach hydraulicznych, w przemyśle samochodowym, lotniczym, w automatyce i cybernetyce. Dzięki zastosowaniu techniki zwanej anodowaniem, zwiększa się odporność stopu na zużycie, czy przetarcie. Stopy te charakteryzują się również dobrą odpornością chemiczną na przesyłane media, dzięki czemu często polecane są w połączeniu z przewodami z tworzyw sztucznych.

Zaleca się stosowanie złączy z aluminium kutego. Złącza strażackie z takiego materiału wykazują większą odporność na uderzenia, a zaczepy są bardziej odporne na zrywanie, pozwalają na mocniejsze zaciśnięcie złącza czego efektem jest pewniejsze połączenie. Większa odporność mechaniczna materiału oznacza dłuższą żywotność przewodu, a co za tym idzie oszczędność ekonomiczną w porównaniu do częstej wymiany złączy o niższej cenie, i niższych parametrach odpornościowych.

Wybrane artykułu posiadają rdzeń z flanszą wykonany ze stali ocynkowanej, czyli stali zabezpieczonej przed korozją poprzez nałożenie warstwy cynku. Antykorozyjne właściwości powłok cynkowych polegają na tym, że cynk może tworzyć niezwykle odporne i bardzo trudno rozpuszczalne powłoki kryjące. Tworzą się one podczas kontaktu z powietrzem i wodą, składają się głównie z zasadowego węglanu cynku i to one są odpowiedzialne za właściwą ochronę przed korozją. Wprawdzie z biegiem lat są one w niewielkich ilościach znoszone przez wiatr i wpływy atmosferyczne, jednak z uwagi na znajdujący się pod nimi cynk, powstają na nowo. Jakość uzyskiwanych powłok cynkowych (połysk, gładkość, grubość, przyczepność, itp.) jest na nich różna i zależy od składu chemicznego, w szczególności od zawartości węgla, fosforu i krzemu.

NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.

Normy:

Norma EN 1092-1 to kompleksowy dokument techniczny dotyczący kołnierzy okrągłych stalowych, który określa szereg wymagań i specyfikacji, które powinny być spełnione. W normie uwzględniono szczegółowe informacje na temat wywiniętych końcówek rur i pierścieni stosowanych z kołnierzami. Zawiera ona informacje o typach kołnierzy, ich powierzchniach uszczelniających, wymiarach i tolerancjach, a także liczbę i wielkość śrub montażowych. Określa ona także wymagania dotyczące wykończenia powierzchni uszczelniających, oznaczeń, znakowania, materiałów oraz dopuszczalnych wartości ciśnienia i temperatury. Zawiera też informacje o przybliżonych masach kołnierzy.

Zgodność z normą daje pewność, że dany element na 100% będzie pasować, że spełnia konkretne kryteria jakościowe i zachowuje prawidłowe wymiary. Norma odnosi się zarówno do jakości wykonania produktów, jak i ich wytrzymałości oraz przeznaczenia.

Zastosowanie

System "Storz" to system złączy, który został wymyślony przez Carla Augusta Guido Storza w 1882 roku i opatentowany w 1893 roku. W Polsce jest on powszechnie znany jako złącza strażackie lub hydrantowe. Charakteryzuje się on unikalną, symetryczną konstrukcją, która eliminuje potrzebę posiadania oddzielnych części męskich i żeńskich. Rozmiar złącza definiuje się głównie przez rozstaw zaczepów, a do ich zamykania stosuje się klucze hakowe dostępne w różnych rozmiarach. Aby połączyć dwa elementy, wystarczy obrót o ćwierć obrotu (90 stopni), co gwarantuje mocne i bezpieczne połączenie.

System zyskał popularność jako doskonała alternatywa dla tradycyjnych połączeń gwintowanych, oferując szybkie i szczelne łączenie, co jest niezwykle przydatne w pożarnictwie oraz różnych dziedzinach przemysłu. Złącza te są przystosowane do pracy zarówno z ciśnieniem, jak i podciśnieniem, do wartości do 16 bar. Umożliwiają one przesyłanie różnorodnych mediów, zarówno płynnych, jak i sypkich, znajdując zastosowanie w cysternach do transportu substancji takich jak ciecze ropopochodne, kwasy, woda, fekalia, chemikalia czy materiały cierne. Są one także używane w rolnictwie, ogrodnictwie, przemyśle chemicznym, spożywczym, farmaceutyce, w stoczniach, w portach, stacjach przeładunkowych, a także w systemach transportu pneumatycznego.

System złączy kołnierzowych, inaczej zwanych flanszami jest prostym i powszechnie używanym sposobem łączenia węży przemysłowych, rur, zaworów wszędzie tam gdzie wymagana jest odporność na wysokie ciśnienie. Złącza w tym systemie, są symetryczne tzn. nie posiadają wtyku i gniazda, a swoją odporność zawdzięczają przede wszystkim zastosowania odpowiednich uszczelek. W tym systemie elementy złącza łączy się ze sobą za pomocą śrub, rozmieszczonych symetrycznie po okręgu na kołnierzu, w którym znajdują się równomiernie rozmieszczone otwory przelotowe. System ten znajduje zastosowanie wszędzie tam, gdzie nie ma konieczności szybkiego i sprawnego demontażu, czy rozłączenia połączenia, co stanowi doskonałą alternatywę dla spawania połączeń między przewodami. Połączenie kołnierzowe wykorzystywane jest do rozłącznego sposobu instalacji systemów hydraulicznych i pomp ciepłowniczych omijającego spawanie i zapewniającego wysoką szczelność.

Element przeznaczony do montażu na instalacjach i urządzeniach wyposażonych w przyłącza kołnierzowe zgodne z normą EN 1092-1. Pozwalają na adaptacje tych urządzeń i instalacji do przewodów wyposażonych w złącza zaczepowe STORZ.
