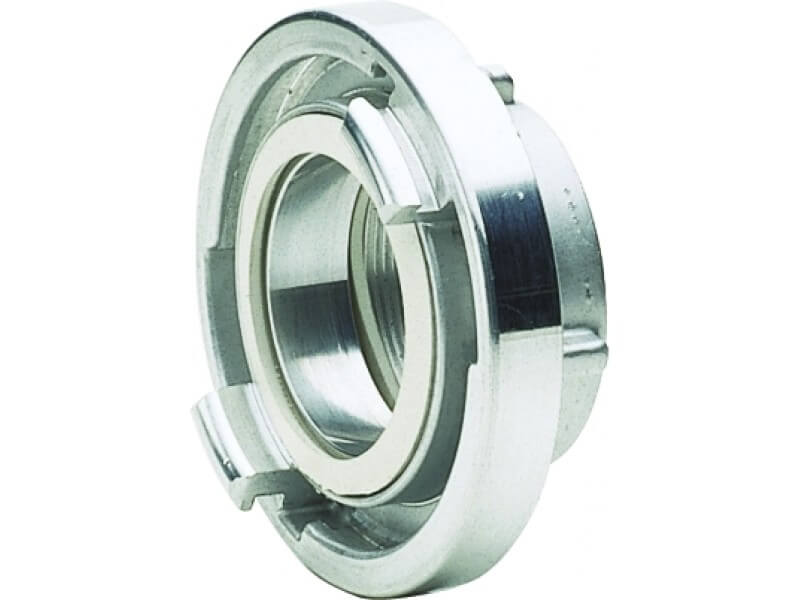

Złącze STORZ - z Gwintem Wewnętrznym - z Aluminium


Materiał: aluminium , w części z zaczepami kute. Uszczelnienie: NBR w kolorze białym. Ciśnienie pracy [bar]: 16. Czytaj więcej!


Poprzedni Następny Wróć do kategorii

  • Materiał: aluminium, w części z zaczepami kute
  • Uszczelnienie: NBR w kolorze białym
  • Ciśnienie pracy: 16 [bar].
  • Gwint norma: DIN EN ISO 228-1 (BSPP/G)

NORMA - DIN

  • D = rozstaw zaczepów 31
  • C = rozstaw zaczepów 66
  • B = rozstaw zaczepów 89
  • A = rozstaw zaczepów 133

NORMA - NEN 3374

  • 2" = rozstaw zaczepów 81
  • 2 1/2" = rozstaw zaczepów 81
  • 3" = rozstaw zaczepów 81
rozmiar

gwint

wewn.

rozstaw zaczepów

KA [mm]

waga

[kg]

nr artykułu
D G 3/4" 31 0,080 5111 019031
D G 1" 31 0,078 5111 025031
C G 1" 66 0,287 5111 025066
- G 1 ¼" 52 0,165 5111 032052
C G 1 ¼" 66 0,303 5111 032066
- G 1 ½" 52 0,152 5111 038052
C G 1 ½" 66 0,268 5111 038066
C G 2" 66 0,271 5111 050066
- G 2" 81 0,384 5111 050081
B G 2" 89 0,428 5111 050089
C G 2 ½" 66 0,281 5111 063066
- G 2 ½" 81 0,374 5111 063081
B G 2 ½" 89 0,428 5111 063089
- G 3" 81 0,408 5111 075081
B G 3" 89 0,418 5111 075089
- G 4" 115 0,804 5111 100114
A G 4" 133 1,078 5111 100133

Właściwości użytych materiałów i zastosowanie.

Złącze (adapter) "Storz" (Strażackie) z gwintem wewnętrznym (żeńskim) wykonane z aluminium, z białą uszczelką z NBR.

Ogólne właściwości materiałów:

Stopy aluminium, poza glinem zawierają cynk, miedź, krzem, mangan i wiele innych metali. Charakteryzują się dużą wytrzymałością i twardością, oraz niską wagą. Dzięki odporności na korozję i małą gęstość, używa się tego materiału do wyrobu złączy niskociśnieniowych wszędzie tam, gdzie istotna jest niska waga produktu, czyli np. w systemach hydraulicznych, w przemyśle samochodowym, lotniczym, w automatyce i cybernetyce. Dzięki zastosowaniu techniki zwanej anodowaniem, zwiększa się odporność stopu na zużycie, czy przetarcie. Stopy te charakteryzują się również dobrą odpornością chemiczną na przesyłane media, dzięki czemu często polecane są w połączeniu z przewodami z tworzyw sztucznych.

Większa odporność materiału na korozję oznacza dłuższą żywotność przewodu, a co za tym idzie oszczędność ekonomiczną w porównaniu do częstej wymiany złączy o niższej cenie, i niższych parametrach odpornościowych.

NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.

Zastosowanie

System „Storz”, to system złączy i szybkozłączy zaczepowych znanych popularnie w Polsce jako złącza strażackie lub hydrantowe. Wymyślił je w 1882 roku Carl August Guido Storz, który opatentował je w 1893 roku. Złącza posiadają konstrukcję symetryczną i w odróżnieniu od wielu innych typów złączy nie mają części wtykowej (męskiej) i gniazdowej (żeńskiej). Rozmiary złączy określa się rozstawem zaczepów (haków). Do całkowitego zamknięcia złączy używa się kluczy hakowych, które występują w kilku rozmiarach. Do połączenia dwóch złączy potrzebne jest ćwierć obrotu (90°), a po zamknięciu uzyskuje się solidne i bezpieczne połączenie. Złącza STORZ z powodzeniem zastępują połączenia gwintowane. Ze względu na możliwość szybkiego łączenia, przy zachowaniu szczelności, złącza te, znalazły zastosowanie w pożarnictwie i wielu gałęziach przemysłu. Złącza mogą pracować na podciśnienie i ciśnienie do 16 bar. Używając tych złączy, można przesyłać różne media płynne i sypkie. Często stosowane są w cysternach, które przewożą różnego rodzaju ciecze ropopochodne, kwasy, wodę, fekalia, chemikalia. Stosowane są w pożarnictwie np do hydrantów, systemach nawadniających, przemyśle chemicznym, spożywczym, rolnictwie na przewodach przesypowych oraz do transportu pneumatycznego proszków i granulatów.

Gwint wewnętrzny złącza umożliwia zaadaptowanie węża zakutego (uzbrojonego) w złącza w systemie Storz, do przesyłowych instalacji, urządzeń czy maszyn wyposażonych w gwintowane zewnętrznie przyłącza.
