Złącze Skręcane z Przegubem Kulowym - Typ KGV - LUDECKE

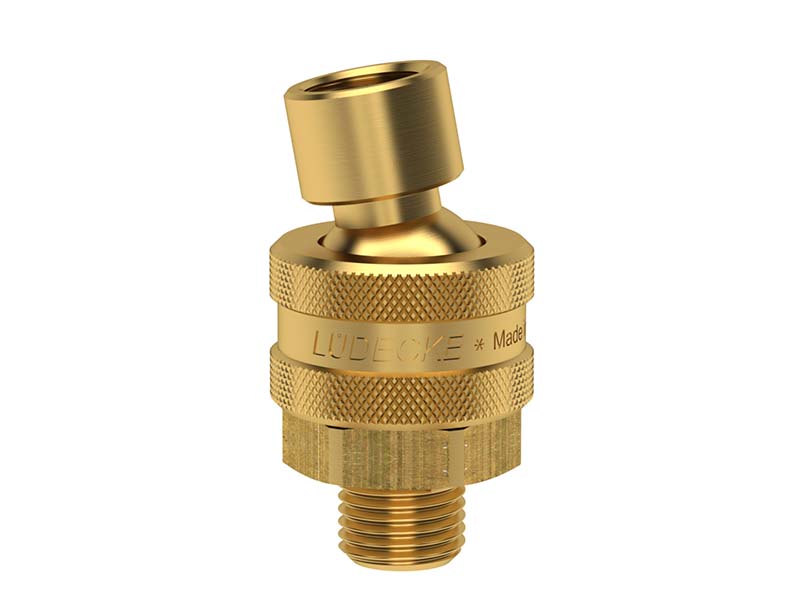

Łącznik z obrotową główką, z gwintami zewnętrznym i wewnętrznym, przegubem kulowym do regulacji dyszy powietrza. Przeznaczony do stosowania w układach regulacji temperatury, za pomocą gorącej i zimnej wody oraz oleju. Stosowane do modyfikacji instalacji regulacji temperatury w przemyśle produkcji wyrobów z tworzyw sztucznych. Czytaj więcej!


Poprzedni Następny Wróć do kategorii
Zobacz PEŁNĄ ofertę LUDECKE na dedykowanej stronie KLIKNIJ I SPRAWDŹ

  • Ciśnienie robocze [bar]: 15 ( podciśnienie ).
  • Temperatura pracy [°C]: od -20 do +100.
  • Materiał: mosiądz MS 58
  • Medium: powietrze, woda, olej i inne.
  • Gwint: ISO 228.

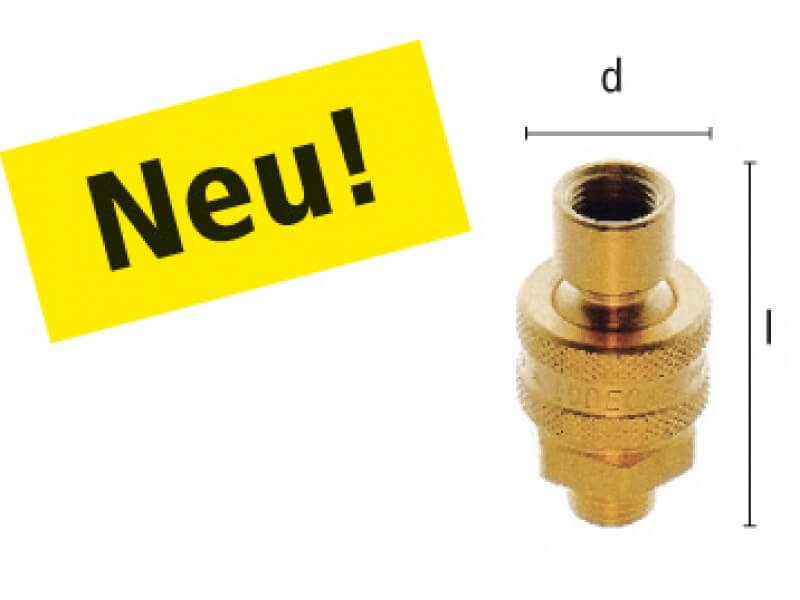

gwint 1

gwint 2

uwagi

SW

l

d

waga [g]

nr artykułu

G 1/4'' zewn. G 1/4 wewn. ca. 47° 22 53 27 104 KGV 14
  • uwagi - zakres wychylania wyrażony w stopniach.

ludecke-polska-certyfikat

Właściwości użytych materiałów i zastosowanie.

Łącznik z obrotową główką, wykonany z mosiądzu (MS 58).

Ogólne właściwości materiałów:

Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.

Zastosowanie

Elementy armatury szybkozłączek do układów i instalacji regulacji temperatury przy produkcji tworzyw sztucznych, służą przede wszystkim do zwiększania możliwości montażowych istniejących instalacji, różnicowania ich oraz modyfikowania i rozbudowy w zależności od powstających w cyklu produkcyjnych potrzeb. Element KGV posiada z jednej strony gwint wewnętrzny, a z drugiej gwint zewnętrzny. Przyłącza można względem siebie ustawiać dowolnie w zakresie do 47°, dzięki zastosowaniu kulowego przegubu. Zapewnia to zastosowanie nowych możliwości montażu posiadanych elementów instalacji przesyłowych, w miejscach nie dostępny dla tradycyjnych rozwiązań. Pomiędzy przyłączami znajduje się również sześciokątny pierścień pod klucz umożliwiający kontrowanie podczas montażu. Część posiada również regulacje dyszy dla powietrza. Elementy te dzięki uniwersalności i wytrzymałości znajdą również zastosowanie w wielu gałęziach przemysłu, w warsztatach mechanicznych i hobbystycznych do zwiększenia możliwości montażowych używanych urządzeń.

Elementy armatury do szybkozłączek przeznaczone są do zastosowania w instalacjach regulacji temperatury, które najczęściej są stosowane w przemyśle przetwórczym tworzyw sztucznych. Wysoka jakość wykonania, zapewnia zachowanie precyzyjnego ciśnienia i temperatury, które mogą sięgać do 200°C. Właśnie precyzja zachowania odpowiedniego ciśnienia i temperatury, często decyduje o dużej powtarzalności precyzyjnych kształtów wyrobów z form. Przełoży się to na małą ilość odrzutów materiałowych, co zwiększy atrakcyjność ekonomiczną produkowanych elementów. Inaczej mówiąc dzięki zastosowaniu tych złączy w tym samym czasie, wykonamy większą ilość poprawnie wykonanych elementów z tworzyw sztucznych.
