Złącze Skręcane - Nakrętka do Złączy Skręcanych - Typ UM - LUDECKE

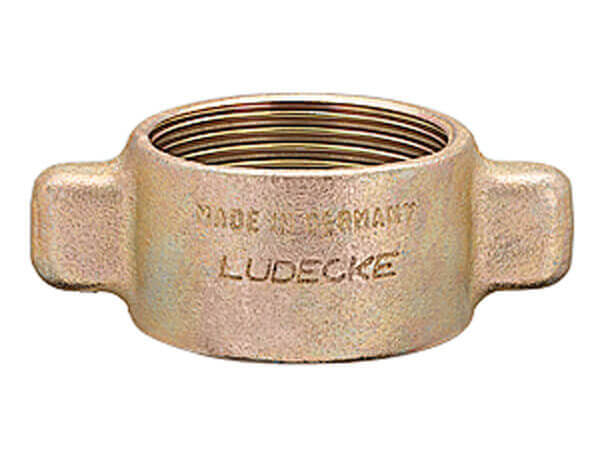

Oryginalna nakrętka do skręcanych złączy, z żelaza ciągliwego. Przeznaczona do zastosowań przemysłowych, w transporcie sprężonego powietrza i wody, w tym do zasilania ciężkich maszyn budowlanych i górniczych. Według normy DIN 8537 / 20 033. LUDECKE Czytaj więcej!


Poprzedni Następny Wróć do kategorii
Zobacz PEŁNĄ ofertę LUDECKE na dedykowanej stronie KLIKNIJ I SPRAWDŹ

  • Ciśnienie robocze [bar]: 16/25.
  • Temperatura pracy [°C]: od -40 do 95.
  • Materiał: żeliwo ocynkowane.
  • Medium: powietrze, woda i inne.
  • Gwint: ISO 228/DIN 405.
  • Norma: DIN 8537 / 20 033.
  • Złącze skręcane ze stożkiem z żeliwa / stali, ocynkowane z żółtą pasywacją (wolną od chromu VI). Składa się z łącznika stożkowego, trzpienia i nakrętki.
gwint uwagi

b

h

waga [g]

nr artykułu
G 3/4'' 21,5 58 23 92 UM 34
G 1'' 23 65 28 133 UM 10
Rd 32 x 1/8" 23 65 28 139 UM 32
Rd 32 x 1/8" 27,5 65 28 129 UM 32/2
G 1'' 27,5 65 28 124 UM 10/2
Rd 38 x 1/8" 29 76 33 234 UM 38
Rd 46 x 1/6" 35 86 36 301 UM 46
Rd 55 x 1/6" 42 95 38 378 UM 55
Rd 62 x 1/6" 49 105 44 555 UM 62
Rd 75 x 1/6" 61 137 50 797 UM 75
Rd 105 x 1/4" 89 158 60 1545 UM 105
  • uwagi - nawiercony otwór [mm].

ludecke-polska-certyfikat

Właściwości użytych materiałów i zastosowanie.

Nakrętka do złączy skręcanych, ze stożkowym gwintem wewnętrznym z żeliwa ciągliwego, ocynkowanego.

Ogólne właściwości materiałów:

Żeliwo, to stop żelaza i węgla, zwykle łączonego z innymi metalami w celu zapewnienia maksymalnej wytrzymałości i trwałości. Złączki do węży wykonane z tego materiału idealnie nadają się do zastosowań w ekstremalnych temperaturach lub tam, gdzie istnieje możliwość występowania sił zewnętrznych działających na złączkę. Ze względu na wysoką wytrzymałość i odporność na wysokie wartości ciśnienia, a także stosunkowo niski koszt stali węglowej, takie złączki są powszechnie stosowane w przemysłowych, budowlanych i rolniczych maszynach. Producent wykonuje złącza dedykowane do zastosowania przy wiertnicach, dzięki odlewaniu ze stopu żeliwa ciągliwego o podwyższonej wytrzymałości.

Cynkowanie powierzchni zabezpiecza stopy żelaza przed korozją poprzez nałożenie warstwy cynku. Antykorozyjne właściwości powłok cynkowych polegają na tym, że cynk może tworzyć niezwykle odporne i bardzo trudno rozpuszczalne powłoki kryjące. Tworzą się one podczas kontaktu z powietrzem i wodą, składają się głównie z zasadowego węglanu cynku i to one są odpowiedzialne za właściwą ochronę przed korozją. Wprawdzie z biegiem lat są one w niewielkich ilościach znoszone przez wiatr i wpływy atmosferyczne, jednak z uwagi na znajdujący się pod nimi cynk, powstają na nowo. Jakość uzyskiwanych powłok cynkowych (połysk, gładkość, grubość, przyczepność, itp.) jest na nich różna i zależy od składu chemicznego, w szczególności od zawartości węgla, fosforu i krzemu.

Normy:

DIN to skrót od niemieckich słów Deutsches Institut fur Normung, czyli Niemieckiego Instytutu Normalizacyjnego, którego odpowiednikami są międzynarodowe normy ISO. Numer DIN bardzo ułatwia wyszukanie potrzebnych elementów złącznych. Norma DIN 8537 oraz DIN 20 033 określa dokładne parametry jakim powinno się charakteryzować skręcane złącze do węży, zbudowane ze stożkowego trzpienia i nakrętki łączącej. W normie znajduje się m. in.:
- wielkości i rodzaje przyłączy, np gwintów
- określenie materiałów z jakich złącze powinno być wykonane, oraz ich właściwości
- określenie możliwości zastosowań
- musi zawierać potwierdzenie zgodności z normą na każdym artykule

Zgodność z normą daje pewność, że dany element na 100% będzie pasować, że spełnia konkretne kryteria jakościowe i zachowuje prawidłowe wymiary. Norma odnosi się zarówno do jakości wykonania produktów, jak i ich wytrzymałości oraz przeznaczenia.

Zastosowanie

Złącza wg DIN 8537/20 033 LUDECKE przeznaczone są do zastosowania przy zasilaniu sprężonym powietrzem, lub wodą specjalistycznych narzędzi. Przykładami obsługiwanych urządzeń są m. in. młoty pneumatyczne, wiertarki i wiertnice, ubijaki, zagęszczarki czy też zasilające te narzędzia sprężarki. Złącza świetnie sprawdzają się w budownictwie drogowym, budownictwie ogólnym, zwłaszcza przy rozbiórkach, w górnictwie czy w wiertnictwie. Ich zaletą, jest użyty materiał, który dzięki oryginalnej i opatentowanej technologii wytwarzania, charakteryzuje się większą wytrzymałością na rozciąganie, zginanie i naprężenia produktu, w stosunku do złączy wytwarzanych na Dalekim Wschodzie. Dzięki temu, złącza te charakteryzują się dużo większą żywotnością, co przekłada się na dużo mniejsze ryzyko uszkodzenia drogich urządzeń specjalistycznych, czy też narażenie zdrowia operatorów. Żółta pasywacja chromem, pozbawiona jest szkodliwego dla środowiska i zdrowia chromu sześciowartościowego.

Zamocowanie za pomocą tulei zaciskowych z dodatkową siatką zabezpieczającą wykonaną ze stali ocynkowanej.

Sposoby łączenia złączy
zlacza-airDrill-Rd75x1-6f small zlacza-airDrill-Rd75x1-6f small2 zlacza-airDrill-Rd75x1-6f small3 nyple-airDrill-din-small
Przykład łączenia ze sobą złączy, które posiadają fabrycznie zamontowane uszczelnienie na stożku wykonane z NBR. Gotowe przewody do stosowania w wiertnictwie dostępne tutaj >>> Przewody można łączyć ze sobą tylko i wyłącznie za pomocą nypli z gwintem zewnętrznym dostosowanych do stożkowych zakończeń złączy. Właściwe połączenie przewodów spowoduje uszczelnienie się stożków w złączach wewnątrz specjalnie wyprofilowanych pod stożek nypli. Akcesoria dostępne tutaj >>> Przewody można również łączyć z innymi złączami, lub instalacjami za pomocą przejściówek i redukcji.

Nakrętki typu UM są jednym z elementów złączy skręcanych, które służą przede wszystkim łączeniu węży z urządzeniami i instalacjami wyposażonymi w złącza kłowe tego samego typu za pomocą odpowiednich przejściówek, redukcji i nypli posiadających uszczelnienie czołowe. Złącza te daje się łatwo przystosować do wielu systemów, oraz nietypowych zastosowań.

Możliwe jest przygotowanie złączy do obsługi zastosowań wymagających ciśnienia roboczego od 40 do 100 bar na życzenie klienta.

Do zastosowań z parą wodną i wyższymi temperaturami polecamy skorzystać ze złączy wg DIN EN 14 423, które dostępne są tutaj >>>

Złącza nadają się do uzbrajania węży płaskich, również za pomocą tulei zaciskowych na wąż. Więcej informacji na temat systemu FlatLock tutaj >>>

Dodatkowo złącza są wyposażone w kołnierz zabezpieczający na króćcu do węża, na którym można oprzeć zaczepy specjalnie dopasowanych obejm wg DIN 20039 B, co zapobiega ześlizgiwaniu się zamontowanej obejmy z króćca. Zjawisko ześlizgiwania się obejm powstaje na wskutek wibracji przenoszonych z obsługiwanych urządzeń i narzędzi pneumatycznych. Obejmy tego typu dostępne są tutaj >>>
