Złącze Skręcane do Smoły i Innych Gorących Mediów LUDECKE

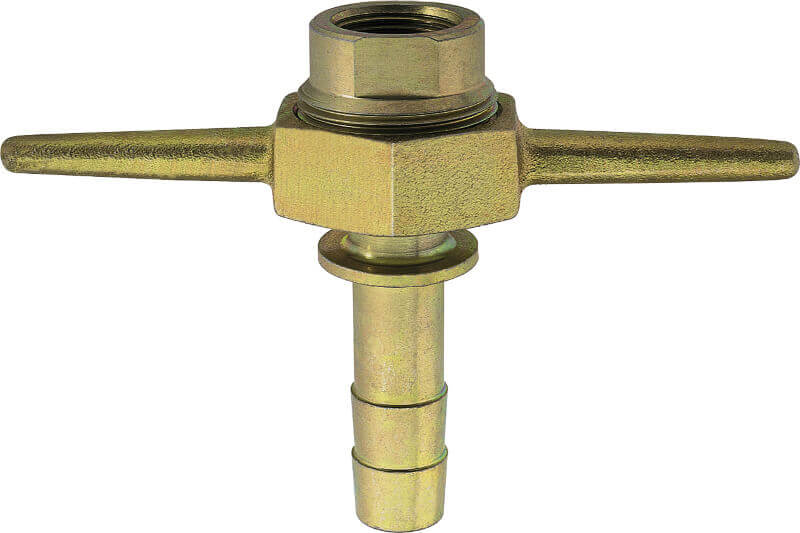

Złącze skręcane z charakterystycznymi długimi "skrzydełkami", przeznaczone do gorących mediów, do natrysku gorącej smoły i asfaltu. Zbudowane ze stalowego trzpienia, nypla i skręcanej nakładki żeliwnej. Z pierścieniem bezpieczeństwa pod obejmy z zaczepem. Stosowane głównie w budownictwie drogowym, oraz do transportu i dystrybucji masy bitumicznej, gorącego (płynnego) asfaltu czy smoły w zakładach przetwarzania tego surowca. Czytaj więcej!
Poprzedni Następny Wróć do kategorii
- Ciśnienie robocze [bar]: 25.
- Temperatura pracy: maksymalnie do +200°C
- Materiał: stal/żelazo.
- Medium: masa bitumiczna, smoła i inne gorące media.
- Gwint: ISO 228
- Stosowane do przesyłu gorących mas bitumicznych w budownictwie drogowym.
- Złącza z króćcami pod obejmę z zaczepami DIN 20039 B (posiadają kołnierz), dostępnych tutaj >>>
nazwa |
Ø wewn. węża |
gwint | stożek | DN |
waga [g] |
nr artykułu |
Kompletne złącze | 19 mm | GW 3/4'' | 1:3 | 15 | 506 | HTV-SB |
Króciec do węża | 19 mm | - | 1:3 | 15 | 200 | HTVT-SB |
Nakrętka ze skrzydełkami | - | GW 1 1/4'' | - | - | 207 | HTVM |
Przyłącze GZ x GW | - | GW 3/4'' x GZ 1 1/4'' | 1:3 | - | 99 | HTVET |
Właściwości użytych materiałów i zastosowanie.
Złącza z króćcem do węża ze stali ocynkowanej, z nakrętką z gwintem wewnętrznym z żeliwa ciągliwego, odlewanego.
Ogólne właściwości materiałów:
Żeliwo, to stop żelaza i węgla, zwykle łączonego z innymi metalami w celu zapewnienia maksymalnej wytrzymałości i trwałości. Złączki do węży wykonane z tego materiału idealnie nadają się do zastosowań w ekstremalnych temperaturach lub tam, gdzie istnieje możliwość występowania sił zewnętrznych działających na złączkę. Ze względu na wysoką wytrzymałość i odporność na wysokie wartości ciśnienia, a także stosunkowo niski koszt stali węglowej, takie złączki są powszechnie stosowane w przemysłowych, budowlanych i rolniczych maszynach. Producent wykonuje złącza dedykowane do zastosowania przy wiertnicach, dzięki odlewaniu ze stopu żeliwa ciągliwego o podwyższonej wytrzymałości.
Cynkowanie powierzchni zabezpiecza stopy żelaza przed korozją poprzez nałożenie warstwy cynku. Antykorozyjne właściwości powłok cynkowych polegają na tym, że cynk może tworzyć niezwykle odporne i bardzo trudno rozpuszczalne powłoki kryjące. Tworzą się one podczas kontaktu z powietrzem i wodą, składają się głównie z zasadowego węglanu cynku i to one są odpowiedzialne za właściwą ochronę przed korozją. Wprawdzie z biegiem lat są one w niewielkich ilościach znoszone przez wiatr i wpływy atmosferyczne, jednak z uwagi na znajdujący się pod nimi cynk, powstają na nowo. Jakość uzyskiwanych powłok cynkowych (połysk, gładkość, grubość, przyczepność, itp.) jest na nich różna i zależy od składu chemicznego, w szczególności od zawartości węgla, fosforu i krzemu.
Stal ocynkowana jest to stal zabezpieczona przed korozją poprzez nałożenie warstwy cynku.
Zastosowanie
Kompletne złącza typ HTV LUDECKE przeznaczone są do zastosowania przy transporcie gorących mediów bitumicznych, takich jak asfalt, płynny asfalt czy smoła o temperaturze do 200°C. Złącza są stosowane zarówno w zakładach przemysłu wytwarzającego masy bitumiczne, przez firmy transportujące te media, jak i przedsiębiorstwa budownictwa drogowego, które m. in. asfalt stosują do budowy i naprawy dróg i autostrad. Specyficzne medium, wymaga od złączy z nim pracującym zarówno odporności na wysokie temperatury, na dużą lepkość i specyficzne warunki reaktywności chemicznej. Ich zaletą, jest użyty materiał, który dzięki oryginalnej i opatentowanej technologii wytwarzania, charakteryzuje się większą wytrzymałością na rozciąganie, zginanie i naprężenia produktu, w stosunku do złączy wytwarzanych na Dalekim Wschodzie. Dzięki temu, złącza te charakteryzują się dużo większą żywotnością, co przekłada się na dużo mniejsze ryzyko uszkodzenia drogich urządzeń specjalistycznych, czy też narażenie zdrowia operatorów. Żółta pasywacja chromem, pozbawiona jest szkodliwego dla środowiska i zdrowia chromu sześciowartościowego i zapewnia ochronę przed warunkami atmosferycznymi powodującymi korozję żelaza.
Złącza skręcane z króćcem do węża, służą przede wszystkim łączeniu węży z urządzeniami i instalacjami wyposażonymi w złącza tego samego typu, również za pomocą odpowiednich przejściówek, redukcji i nypli. Złącza te daje się łatwo przystosować do wielu systemów, oraz nietypowych zastosowań.
Do montażu złączy rekomendujemy specjalnie dopasowane obejm wg DIN 20039 B, co zapobiega ześlizgiwaniu się zamontowanej obejmy z króćca. Obejmy tego typu dostępne są tutaj >>>
Informacje dodatkowe pomocne przy wyborze tego produktu:
