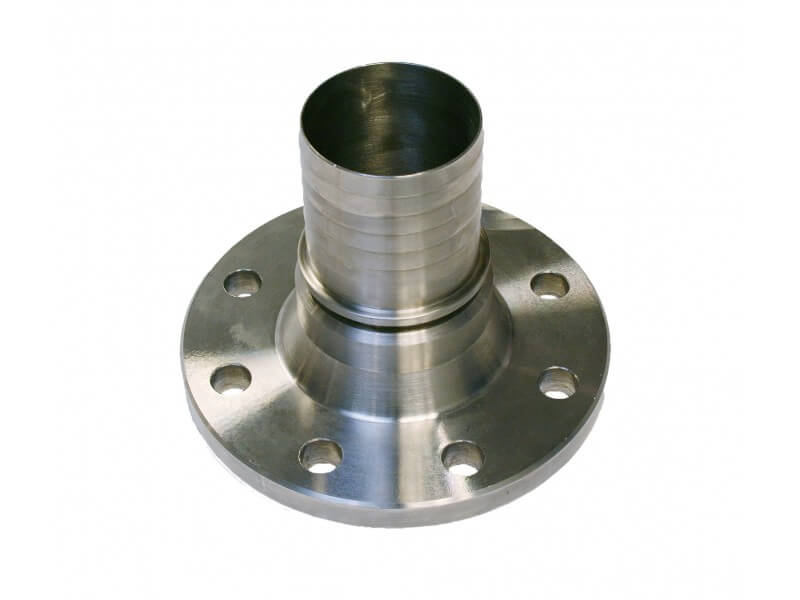

Złącze Kołnierzowe - Stałe - Wg DIN 2817 / EN 1092-1 - ze Stali Ocynkowanej


Złącze kołnierzowe stałe wg DIN 2817/EN 1092-1 z gładkim króćcem i kołnierzem zabezpieczającym pod obejmy i obejmy skorupowe wykonane jest ze stali ocynkowanej. Czytaj więcej!


Poprzedni Następny Wróć do kategorii

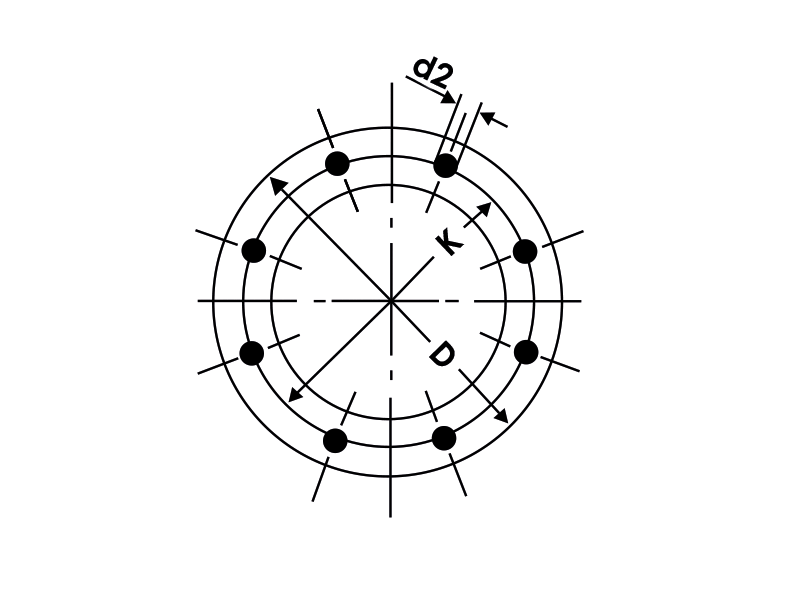

Ø wewn. węża PN

Ø zewn. kołnierza (D)

[mm]

rozm. K

[mm]

ilość

otworów

Ø otworu (d2)

[mm]

waga

[kg]

nr artykułu
19 10/16 105 75 4 14 1,105 5610 019019*
25 10/16 115 85 4 14 1,230 5610 025025*
32 10/16 140 100 4 18 1,937 5610 032032
38 10/16 150 110 4 18 2,283 5610 038038
51 10/16 165 125 4 18 2,887 5610 050050
63 10/16 185 145 8 18 3,394 5610 063063
76 10/16 200 160 8 18 4,516 5610 075075
100 10/16 220 180 8 18 5,306 5610 100100
102 10/16 220 180 8 18 5,410 5610 102102
125 10/16 250 210 8 18 7,787 5610 125125
152 10/16 285 240 8 22 11,698 5610 150150
203 10 340 295 8 22 19,160 5610 200200
254 10 395 350 12 22 26,226 5610 250250**
305 10 445 400 12 22 28,930 5610 300300**
  • Materiał: stal ocynkowana
  • * 3/4'' i 1'' należy używać wyłącznie obejm skorupowych
  • **10'' + 12'' należy używać wyłącznie obejm skorupowych

Właściwości użytych materiałów i zastosowanie.

Złącze kołnierzowe z króćcem na wąż wykonane ze stali ocynkowanej.

Ogólne właściwości materiałów:

Stal ocynkowana jest to stal zabezpieczona przed korozją poprzez nałożenie warstwy cynku. Antykorozyjne właściwości powłok cynkowych polegają na tym, że cynk może tworzyć niezwykle odporne i bardzo trudno rozpuszczalne powłoki kryjące. Tworzą się one podczas kontaktu z powietrzem i wodą, składają się głównie z zasadowego węglanu cynku i to one są odpowiedzialne za właściwą ochronę przed korozją. Wprawdzie z biegiem lat są one w niewielkich ilościach znoszone przez wiatr i wpływy atmosferyczne, jednak z uwagi na znajdujący się pod nimi cynk, powstają na nowo. Jakość uzyskiwanych powłok cynkowych (połysk, gładkość, grubość, przyczepność, itp.) jest na nich różna i zależy od składu chemicznego, w szczególności od zawartości węgla, fosforu i krzemu.

Zastosowanie

System złączy kołnierzowych, inaczej zwanych flanszami jest prostym i powszechnie używanym sposobem łączenia węży przemysłowych, rur, zaworów wszędzie tam gdzie wymagana jest odporność na wysokie ciśnienie. Złącza w tym systemie, są symetryczne tzn. nie posiadają wtyku i gniazda, a swoją odporność zawdzięczają przede wszystkim zastosowania odpowiednich uszczelek. W tym systemie elementy złącza łączy się ze sobą za pomocą śrub, rozmieszczonych symetrycznie po okręgu na kołnierzu, w którym znajdują się równomiernie rozmieszczone otwory przelotowe. System ten znajduje zastosowanie wszędzie tam, gdzie nie ma konieczności szybkiego i sprawnego demontażu, czy rozłączenia połączenia, co stanowi doskonałą alternatywę dla spawania połączeń między przewodami. Połączenie kołnierzowe wykorzystywane jest do rozłącznego sposobu instalacji systemów hydraulicznych i pomp ciepłowniczych omijającego spawanie i zapewniającego wysoką szczelność.
