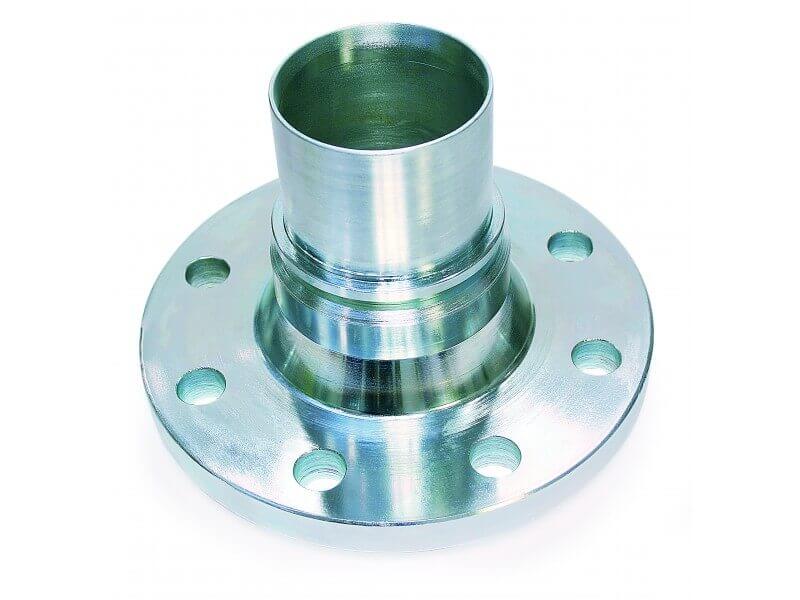

Złącze Kołnierzowe - Stałe - Wg DIN 2817 / EN 1092-1 - pod Obejmy Skorupowe - ze Stali Szlachetnej

Złącze kołnierzowe stałe DIN 2817/EN 1092-1 z gładkim króćcem i kołnierzem zabezpieczającym, pod obejmy skorupowe wykonane jest ze stali szlachetnej. Czytaj więcej!

Poprzedni Następny Wróć do kategorii

Materiał: stal szlachetna (AISI 316)

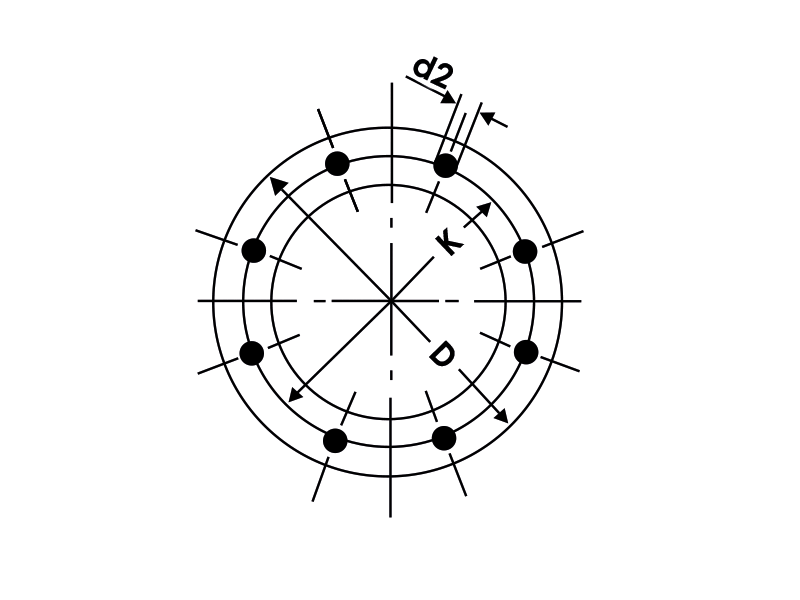

Ø wewn. węża	PN	Ø zewn. kołnierza (D) [mm]	rozm. K [mm]	ilość otworów	Ø otworu (d2) [mm]	waga [kg]	nr artykułu
25	10/16	115	85	4	14	1,362	5614 025025
32	10/16	140	100	4	18	1,857	5614 032032
38	10/16	150	110	4	18	2,248	5614 038038
51	10/16	165	125	4	18	2,980	5614 050050
76	10/16	200	160	8	18	4,655	5614 075075
100	10/16	220	180	8	18	5,826	5614 100100
102	10/16	220	180	8	18	5,944	5614 102102
152	10/16	285	240	8	22	11,423	5614 150150
203	10	340	295	8	22	19,282	5614 200200

Właściwości użytych materiałów i zastosowanie.

Złącze kołnierzowe z króćcem na wąż wykonane ze stali szlachetnej (AISI 316).

Ogólne właściwości materiałów:

Stal Szlachetna to grupa stopów żelaza, potocznie rozumianych również jako stal nierdzewna, odróżniająca się jednak od niej procesem wytapiania wyłącznie metodami charakteryzującymi się wysokim stopniem czystości dodatków. Stal ta charakteryzuje się bardzo dobrą odpornością na czynniki powodujące korozję, takie jak powietrze atmosferyczne, rozcieńczone kwasy, roztwory alkaliczne, słona woda morska czy chemikalia. Podobnie jak w przypadku stali nierdzewnej, podlega ona normalizacji. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN.

Przykładem stopu stali szlachetnej jest stal 1.4408 (AISI 316), w której skład wchodzi od 18 do 20 % chromu, od 9 do 12 % niklu, od 2 do 2,5 % molibdenu, a zawartość węgla nie przekracza 0,07 %. Do jej zalet należą doskonała odporność na korozję i kwasoodporność.

Zastosowanie

System złączy kołnierzowych, inaczej zwanych flanszami jest prostym i powszechnie używanym sposobem łączenia węży przemysłowych, rur, zaworów wszędzie tam gdzie wymagana jest odporność na wysokie ciśnienie. Złącza w tym systemie, są symetryczne tzn. nie posiadają wtyku i gniazda, a swoją odporność zawdzięczają przede wszystkim zastosowania odpowiednich uszczelek. W tym systemie elementy złącza łączy się ze sobą za pomocą śrub, rozmieszczonych symetrycznie po okręgu na kołnierzu, w którym znajdują się równomiernie rozmieszczone otwory przelotowe. System ten znajduje zastosowanie wszędzie tam, gdzie nie ma konieczności szybkiego i sprawnego demontażu, czy rozłączenia połączenia, co stanowi doskonałą alternatywę dla spawania połączeń między przewodami. Połączenie kołnierzowe wykorzystywane jest do rozłącznego sposobu instalacji systemów hydraulicznych i pomp ciepłowniczych omijającego spawanie i zapewniającego wysoką szczelność.
