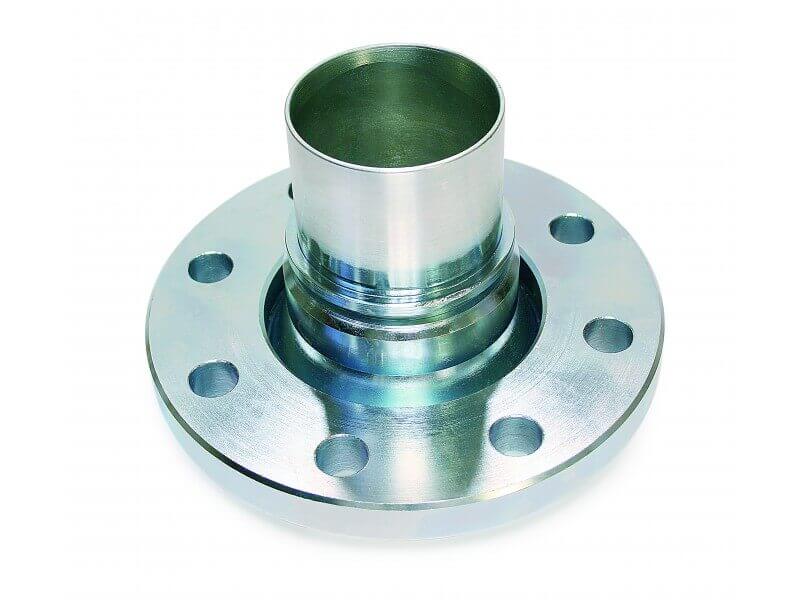

Złącze Kołnierzowe - Obrotowe - Wg DIN 2817 / EN 1092-1 - pod Obejmy Skorupowe - ze Stali Szlachetnej


Złącze kołnierzowe obrotowe wg DIN 2817/EN 1092-1 z gładkim króćcem i kołnierzem zabezpieczającym, pod obejmy skorupowe wykonane są ze stali szlachetnej. Czytaj więcej!


Poprzedni Następny Wróć do kategorii

  • Materiał: stal szlachetna (AISI 316)

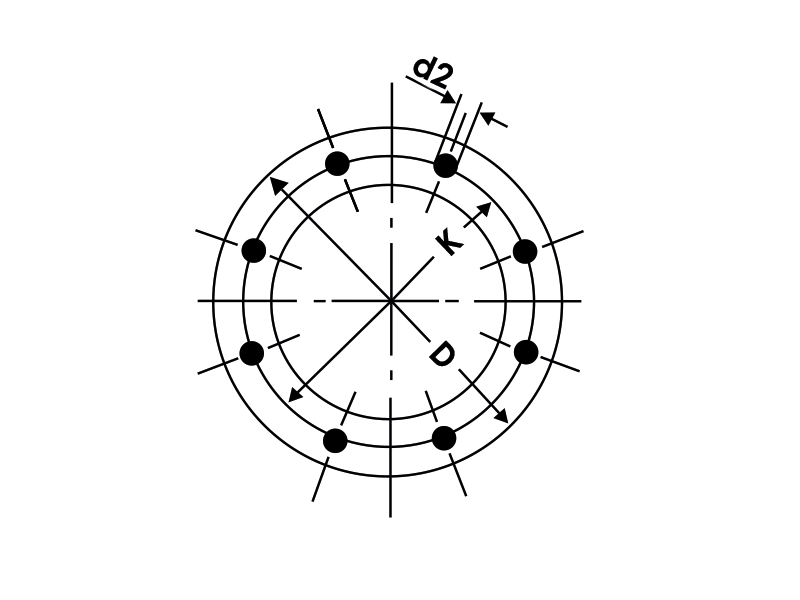

Ø wewn. węża PN

Ø zewn. kołnierza (D)

[mm]

rozm. K

[mm]

ilość

otworów

Ø otworu (d2)

[mm]

waga

[kg]

nr artykułu
25 10/16  115  85  4  14  1,534 5615 025025
32 10/16  140  100  4  18  2,370 5615 032032
38 10/16  150  110  4  18  2,817 5615 038038
51 10/16  165  125  4  18  3,848 5615 050050
76 10/16  200  160  8  18  5,552 5615 075075
100 10/16  220  180  8  18  6,958 5615 100100
102 10/16  220  180  8  18  7,135 5615 102102
152 10/16  285  240  8  22  13,684 5615 150150
203 10  340  295  8  22  19,652 5615 200200

Właściwości użytych materiałów i zastosowanie.

Złącze kołnierzowe, obrotowe, z króćcem na wąż wykonane ze stali szlachetnej (AISI 316).

Ogólne właściwości materiałów:

Stal Szlachetna to grupa stopów żelaza, potocznie rozumianych również jako stal nierdzewna, odróżniająca się jednak od niej procesem wytapiania wyłącznie metodami charakteryzującymi się wysokim stopniem czystości dodatków. Stal ta charakteryzuje się bardzo dobrą odpornością na czynniki powodujące korozję, takie jak powietrze atmosferyczne, rozcieńczone kwasy, roztwory alkaliczne, słona woda morska czy chemikalia. Podobnie jak w przypadku stali nierdzewnej, podlega ona normalizacji. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN.

Przykładem stopu stali szlachetnej jest stal 1.4408 (AISI 316), w której skład wchodzi od 18 do 20 % chromu, od 9 do 12 % niklu, od 2 do 2,5 % molibdenu, a zawartość węgla nie przekracza 0,07 %. Do jej zalet należą doskonała odporność na korozję i kwasoodporność.

Zastosowanie

System złączy kołnierzowych, inaczej zwanych flanszami jest prostym i powszechnie używanym sposobem łączenia węży przemysłowych, rur, zaworów wszędzie tam gdzie wymagana jest odporność na wysokie ciśnienie. Złącza w tym systemie, są symetryczne tzn. nie posiadają wtyku i gniazda, a swoją odporność zawdzięczają przede wszystkim zastosowania odpowiednich uszczelek. W tym systemie elementy złącza łączy się ze sobą za pomocą śrub, rozmieszczonych symetrycznie po okręgu na kołnierzu, w którym znajdują się równomiernie rozmieszczone otwory przelotowe. System ten znajduje zastosowanie wszędzie tam, gdzie nie ma konieczności szybkiego i sprawnego demontażu, czy rozłączenia połączenia, co stanowi doskonałą alternatywę dla spawania połączeń między przewodami. Połączenie kołnierzowe wykorzystywane jest do rozłącznego sposobu instalacji systemów hydraulicznych i pomp ciepłowniczych omijającego spawanie i zapewniającego wysoką szczelność.
