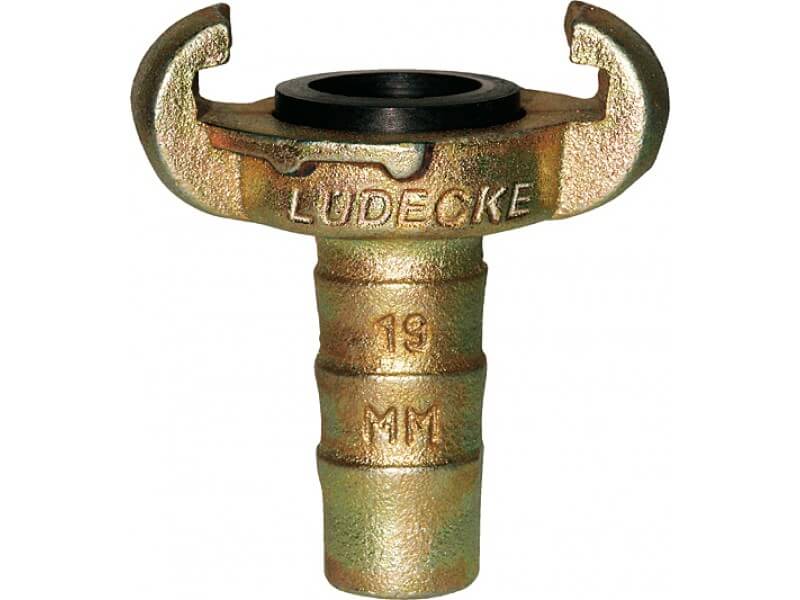

Złącze Kłowe z Króćcem do Węża - DIN 3489 Standard - Dawniej DIN 3483 - Typ SKG - LUDECKE
Oryginalne złącze kłowe z króćcem do węża, z żelaza ciągliwego, z uszczelnieniem z NBR. Przeznaczone do zastosowań przemysłowych, w transporcie sprężonego powietrza. Rozstaw kłów 42 mm. LUDECKE Czytaj więcej!
Poprzedni Następny Wróć do kategorii
- Ciśnienie robocze [bar]: 10.
- Temperatura pracy [°C]: od -40 do +95.
- Materiał: żeliwo ciągliwe, ocynkowane, pasywowane na żółto (bez chromu VI).
- Medium: sprężone powietrze.
- Rozstaw kłów [mm]: 42.
- Uszczelnienie: Perbunan (NBR).
- Zaleca się stosowanie obejm DIN 20039 A typ SL lub tulei zaciskowych typ LPH (dział obejmy).
Ø wewn. węża [mm] |
Ø wewn. węża [cale] |
przelot |
ciśnienie pracy [bar] |
długość króćca [mm] |
szerokość całkowita [mm] |
długość całkowita [mm] |
waga [kg] |
nr artykułu |
6 |
1/4“ |
5 | 10 | 25 | 63 | 70 | 0,157 | SKG 6 |
10 | 3/8“ | 7 | 10 | 45 | 63 | 76 | 0,150 | SKG 10 |
13 | 1/2“ | 8,5 | 10 | 45 | 63 | 69 | 0,141 | SKG 13 |
15 | 5/8“ | 11 | 10 | 45 | 63 | 69 | 0,142 | SKG 15 |
19 |
3/4“ |
15 | 10 | 45 | 63 | 69 | 0,155 | SKG 19 |
25 | 1“ | 19 | 10 | 46 | 63 | 70 | 0,176 | SKG 25 |
32 | 1 1/4“ | 20 | 10 | 64 | 63 | 90 | 0,244 | SKG 32 |
- b - całkowita szerokość.
- h - całkowita wysokość.
Właściwości użytych materiałów i zastosowanie.
Złącze kłowe z króćcem do węża, wykonane z żeliwa ciągliwego, ocynkowanego z uszczelnieniem z Prebunanu (NBR).
Ogólne właściwości materiałów:
Żeliwo, to stop żelaza i węgla, zwykle łączonego z innymi metalami w celu zapewnienia maksymalnej wytrzymałości i trwałości. Złączki do węży wykonane z tego materiału idealnie nadają się do zastosowań w ekstremalnych temperaturach lub tam, gdzie istnieje możliwość występowania sił zewnętrznych działających na złączkę. Ze względu na wysoką wytrzymałość i odporność na wysokie wartości ciśnienia, a także stosunkowo niski koszt stali węglowej, takie złączki są powszechnie stosowane w przemysłowych, budowlanych i rolniczych maszynach. Producent wykonuje złącza dedykowane do zastosowania przy wiertnicach, dzięki odlewaniu ze stopu żeliwa ciągliwego o podwyższonej wytrzymałości.
Cynkowanie powierzchni zabezpiecza stopy żelaza przed korozją poprzez nałożenie warstwy cynku. Antykorozyjne właściwości powłok cynkowych polegają na tym, że cynk może tworzyć niezwykle odporne i bardzo trudno rozpuszczalne powłoki kryjące. Tworzą się one podczas kontaktu z powietrzem i wodą, składają się głównie z zasadowego węglanu cynku i to one są odpowiedzialne za właściwą ochronę przed korozją. Wprawdzie z biegiem lat są one w niewielkich ilościach znoszone przez wiatr i wpływy atmosferyczne, jednak z uwagi na znajdujący się pod nimi cynk, powstają na nowo. Jakość uzyskiwanych powłok cynkowych (połysk, gładkość, grubość, przyczepność, itp.) jest na nich różna i zależy od składu chemicznego, w szczególności od zawartości węgla, fosforu i krzemu.
NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.
Normy:
DIN to skrót od niemieckich słów Deutsches Institut fur Normung, czyli Niemieckiego Instytutu Normalizacyjnego, którego odpowiednikami są międzynarodowe normy ISO. Numer DIN bardzo ułatwia wyszukanie potrzebnych elementów złącznych. Norma DIN 3489 określa dokładne parametry jakim powinno się charakteryzować złącze kłowe i jego różne warianty, w tym:
- dokładny rozstaw kłów i zaczepów, zapewniający że złącza zawsze będą do siebie pasować,
- wielkości i rodzaje przyłączy, np gwintów
- określenie materiałów z jakich złącze powinno być wykonane, oraz ich właściwości
- musi zawierać potwierdzenie zgodności z normą na każdym artykule
Zgodność z normą daje pewność, że dany element na 100% będzie pasować, że spełnia konkretne kryteria jakościowe i zachowuje prawidłowe wymiary. Norma odnosi się zarówno do jakości wykonania produktów, jak i ich wytrzymałości oraz przeznaczenia.
Zastosowanie
Złącza kłowe LUDECKE przeznaczone są do zastosowania przy zasilaniu sprężonym powietrzem budowlanych i górniczych narzędzi pneumatycznych. Przykładami obsługiwanych urządzeń są młoty pneumatyczne, wiertarki i wiertnice, ubijaki, zagęszczarki czy też zasilające te narzędzia sprężarki. Złącza świetnie sprawdzają się w budownictwie drogowym, budownictwie ogólnym, zwłaszcza przy rozbiórkach, w górnictwie czy przemyśle ciężkim. Ich zaletą, jest użyty materiał, który dzięki oryginalnej i opatentowanej technologii wytwarzania, charakteryzuje się większą wytrzymałością na rozciąganie, zginanie i naprężenia produktu, w stosunku do złączy wytwarzanych na Dalekim Wschodzie. Dzięki temu, złącza te charakteryzują się dużo większą żywotnością, co przekłada się na dużo mniejsze ryzyko uszkodzenia drogich urządzeń specjalistycznych, czy też narażenie zdrowia operatorów. Żółta pasywacja chromem, pozbawiona jest szkodliwego dla środowiska i zdrowia chromu sześciowartościowego.
Obsługa:
Sposoby łączenia złączy kłowych do pneumatycznych maszyn budowlanych | ||||||

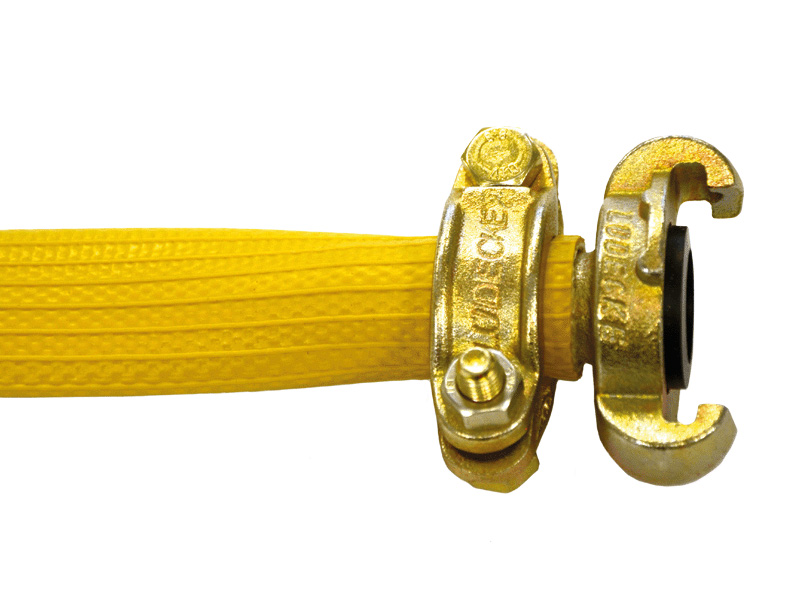

Dobierając przewody do posiadanych pneumatycznych maszyn budowlanych, należy rozpoznać jakie złącza kłowe, najlepiej będą się sprawdzać przy posiadanych narzędziach. Podstawowym rozwiązaniem w standardzie DIN 3489 jest zastosowanie złącza SKG 19 (SKG 25), do których należy dobrać obejmy SL 29 (34). Należy pamiętać, iż budowa węży płaskozwijanych, powoduje iż dobieramy obejmy o mniejszym rozmiarze, niż w rozwiązaniach z tradycyjnymi wężami wyrabianymi za pomocą ekstruzji. | ||||||
Aby uzbroić przewód w złącza kłowe, należy dobraną wcześniej obejmę (A), rozluźnić i nawlec na końcówkę płaskiego węża (B). Dopiero wówczas należy zamontować króciec złącza (C) wewnątrz węża. Nie należy tego robić "na siłę", aby nie uszkodzić węża. W momencie gdy montaż nastręcza problemy, można użyć dostępnego środka zmniejszającego tarcie, który nie wpłynie na jakość transportowanego medium, aplikując go wewnątrz końcówki węża. | ||||||
Wąż powinien być dociągnięty maksymalnie na króciec, ale tak, aby go nie uszkodzić (B). Obejmę, należy nasunąć na króciec i wstępnie skręcić przeciwstawnymi śrubami (A). Następnie z wyczuciem należy dokręcić maksymalnie śruby, tak aby nie przeciąć i nie uszkodzić obejmą węża. Złącza kłowe są symetryczne i standardowy rozstaw kłów (D) wynosi 42 mm. Przewody łączy się za pomocą tych kłów (D), które idealnie zachodzą na specjalnie wyprofilowany kołnierz (C). Zamykając złącze, powodujemy dociśnięcie do siebie uszczelek (E). |
||||||
Wszystkie złącza kłowe Ludecke można stosować ze złączami kłowymi typu Atlas Copco (A) ACK 34 T (ACK 10 T). Złącza tego typu, różnią się od standardowych (D), materiałem wykonania, profilem choinki króćca do węży, charakterystycznym otworem (B) oraz profilem kołnierza zamykającego (C), który posiada tylko jedną charakterystyczną wypustkę ograniczającą. |
W złącza można uzbrajać wężę rekomendowane do transportu sprężonego powietrza, zarówno płaskie jak i tradycyjne.
