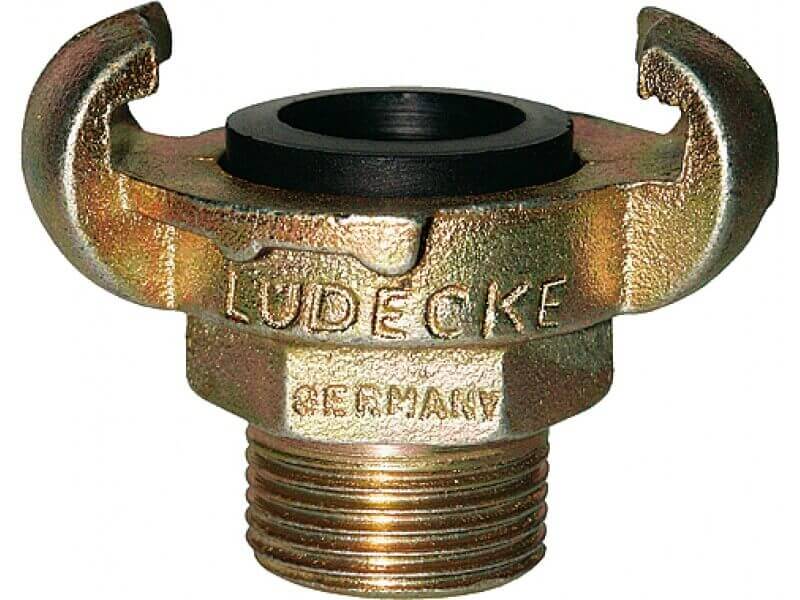

Złącze Kłowe z Gwintem Zewnętrznym - DIN 3489 Standard - Dawniej DIN 3481 - Typ KAG - LUDECKE



Ciśnienie robocze [bar]: 10. Temperatura pracy [°C]: od -40 do +95. Materiał: żeliwo ciągliwe, ocynkowane, pasywowane na żółto (bez chromu VI). Medium: sprężone powietrze. Rozstaw kłów [mm]: 42. Uszczelnienie: Perbunan (NBR). Gwint: ISO 228 G (lub BSPP) – gwint rurowy Whitwortha, walcowy.


Poprzedni Następny Wróć do kategorii
Zobacz PEŁNĄ ofertę LUDECKE na dedykowanej stronie KLIKNIJ I SPRAWDŹ

  • Ciśnienie robocze [bar]: 10.
  • Temperatura pracy [°C]: od -40 do +95.
  • Materiał: żeliwo ciągliwe, ocynkowane, pasywowane na żółto (bez chromu VI).
  • Medium: sprężone powietrze.
  • Rozstaw kłów [mm]: 42.
  • Uszczelnienie: Perbunan (NBR).
  • Gwint: ISO 228 G (lub BSPP) – gwint rurowy Whitwortha, walcowy.
gwint przelot

b

długość

całkowita [mm]

SW

waga [g]

nr artykułu

G 1/4“

6 63 50 22 157 KAG 14
G 3/8“ 9 63 52 27 170 KAG 38
G 1/2“ 13 63 47 27 162 KAG 12
NPT 1/2“ 13 63 49 27 175 KAG 12 NPT

G 3/4“

17 63 50 32 175 KAG 34

NPT 3/4“

18 63 49 32 176 KAG 34 NPT
G 3/4“ 17 63 41 - 150 KAG 34**
G 1“ 20 63 47 40 174 KAG 10
NPT 1" 20 63 48 40 196 KAG 10 NPT
G 1“ 20 63 41 - 165 KAGO 10**
1 1/4“ 20 63 52 46 230 KAG 54
  • b - całkowita szerokość.
  • h - całkowita wysokość.
  • ** - bez sześciokąta pod klucz z systemem uszczelniającym LUDECKE.
