Złącze Kłowe Typu ATLAS COPCO - z Króćcem do Węża - Typ ACK T - LUDECKE

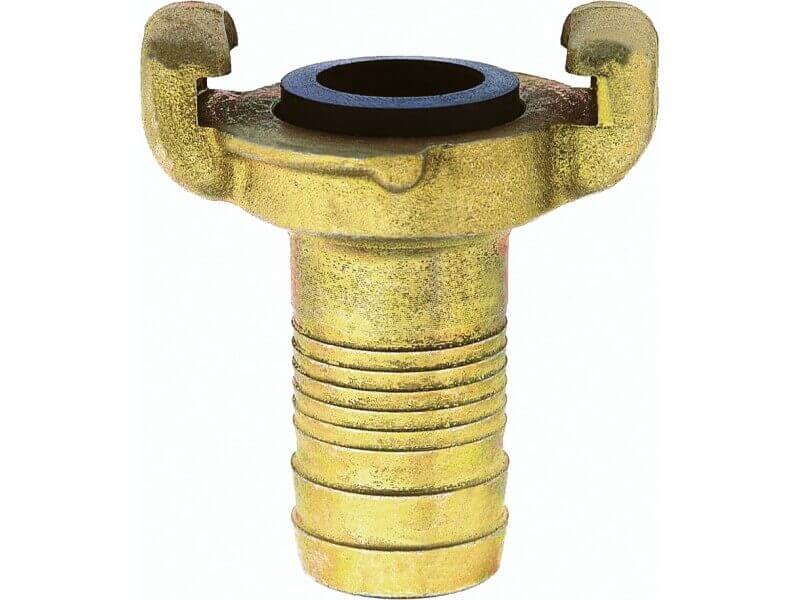

Oryginalne złącze kłowe z króćcem do węża, typu "Atlas Copco", ze stali hartowanej, z uszczelnieniem z NBR. Przeznaczone do zastosowań przemysłowych, w transporcie sprężonego powietrza. Rozstaw kłów 42 mm. LUDECKE Czytaj więcej!


Poprzedni Następny Wróć do kategorii
Zobacz PEŁNĄ ofertę LUDECKE na dedykowanej stronie KLIKNIJ I SPRAWDŹ

  • Ciśnienie robocze [bar]: 16.
  • Temperatura pracy [°C]: od -40 do +95.
  • Materiał: stal kuta, hartowana, ocynkowana na żółto (bez chromu VI).
  • Medium: sprężone powietrze.
  • Rozstaw kłów [mm]: 42.
  • Uszczelnienie: Perbunan (NBR). (Inne uszczelki na życzenie - TFEP)

Ø wewn. węża

DN

b

h

waga [g]

nr artykułu
1/4“ = 6,3 mm 5 62 58 122 ACK 14 T

3/8“ = 10 mm

8 62 63 141 ACK 38 T
1/2“ = 12,5 mm 10,5 62 63 136 ACK 12 T
5/8" = 16 mm 13,5 62 65 144 ACK 58 T
3/4" = 20 mm 17 62 70 165 ACK 34 T
1' = 25 mm 20 62 73 173 ACK 10 T
  • Złącza obrotowe na zapytanie.
  • b - całkowita szerokość.
  • h - całkowita wysokość.
  • Produkty ACK 14 T oraz ACK 58 T dostępne do wyczerpania zapasów

ludecke-polska-certyfikat

Właściwości użytych materiałów i zastosowanie.

Złącze kłowe typu "Atlas Copco" z króćcem do węża, wykonane ze stali hartowanej, ocynkowanej z uszczelnieniem z Prebunanu (NBR).

Ogólne właściwości materiałów:

Stal hartowana to jeden ze stopów żelaza, który należy do grupy materiałów o określonych właściwościach fizycznych nadawanych za pomocą metody obróbki. Powstaje ona w procesie nadawania stali określonych właściwości na drodze obróbki termicznej, dokładniej, wykorzystującej zmiany temperatury. Hartowanie stali polega na nagrzaniu materiału do określonej temperatury, utrzymaniu jej w określonym czasie. Nagrzana stal zmienia swoją strukturę wewnętrzną na martenzytyczną lub bainityczną, a następnie zostaje schłodzona. Zwykle za pomocą szybkiej kąpieli hartowniczej, najczęściej w wodzie bądź w oleju, ale wyróżnia się kilka sposobów schłodzenia, gwałtowne, stopniowe etc. Stal hartowana służy do produkcji wielu podzespołów przemysłowych podzespołów wykorzystywanych wszędzie tam, gdzie wymagana jest wyjątkowa odporność i twardość wykorzystywanego materiału.

Cynkowanie powierzchni zabezpiecza stopy żelaza przed korozją poprzez nałożenie warstwy cynku. Antykorozyjne właściwości powłok cynkowych polegają na tym, że cynk może tworzyć niezwykle odporne i bardzo trudno rozpuszczalne powłoki kryjące. Tworzą się one podczas kontaktu z powietrzem i wodą, składają się głównie z zasadowego węglanu cynku i to one są odpowiedzialne za właściwą ochronę przed korozją. Wprawdzie z biegiem lat są one w niewielkich ilościach znoszone przez wiatr i wpływy atmosferyczne, jednak z uwagi na znajdujący się pod nimi cynk, powstają na nowo. Jakość uzyskiwanych powłok cynkowych (połysk, gładkość, grubość, przyczepność, itp.) jest na nich różna i zależy od składu chemicznego, w szczególności od zawartości węgla, fosforu i krzemu.

NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.

Zastosowanie

Złącza kłowe typu "Atlas Copco" LUDECKE przeznaczone są do zastosowania przy zasilaniu sprężonym powietrzem budowlanych i górniczych narzędzi pneumatycznych. Przykładami obsługiwanych urządzeń są młoty pneumatyczne, wiertarki i wiertnice, ubijaki, zagęszczarki czy też zasilające te narzędzia sprężarki. Złącza świetnie sprawdzają się w budownictwie drogowym, budownictwie ogólnym, zwłaszcza przy rozbiórkach, w górnictwie czy przemyśle ciężkim. Ich zaletą, jest użyty materiał, który dzięki oryginalnej i opatentowanej technologii wytwarzania, charakteryzuje się większą wytrzymałością na rozciąganie, zginanie i naprężenia produktu, w stosunku do złączy wytwarzanych na Dalekim Wschodzie. Dzięki temu, złącza te charakteryzują się dużo większą żywotnością, co przekłada się na dużo mniejsze ryzyko uszkodzenia drogich urządzeń specjalistycznych, czy też narażenie zdrowia operatorów. Żółta pasywacja chromem, pozbawiona jest szkodliwego dla środowiska i zdrowia chromu sześciowartościowego.

Instrukcja obsługi złączy kłowych.
instrukcja-zlacza-przemysl-klowe-ludecke1 instrukcja-zlacza-przemysl-klowe-ludecke2 instrukcja-zlacza-przemysl-klowe-ludecke3
Krok 1. Złącza kłowe Ludecke, są złączami symetrycznymi, tzn, że możemy ze sobą połączyć dwa dowolne złącza z tego systemu, gdyż nie posiadają one części męskich i żeńskich Krok 2. Aby połączyć ze sobą przewody za pomocą tych złączy, należy je do siebie przystawić tak aby ich kły były w stosunku do siebie ustawione przeciwlegle, tak, aby wpasowały się w przerwę pomiędzy kołnierzami zamykającymi. Krok 3 Aby zapiąć złączę, należy obrócić złącze w prawo, co spowoduje, że kły zamkną się na charakterystycznym pierścieniu, a uszczelki znajdujące się wewnątrz, zapewnią szczelność połączenia. W celu rozłączenia, wystarczy przekręcić złącza w lewą stronę.

Złącza kłowe ACK, z króćcem do węża służą przede wszystkim łączeniu węży zarówno płaskich jak i tradycyjnych z urządzeniami i instalacjami wyposażonymi w złącza kłowe, czy z systemem przyłączy używanym m. in. w urządzeniach produkcji "Atlas Copco". Złącza te można łączyć ze wszystkimi rodzajami złączy kłowych wg DIN 3438 i DIN 3489.

Obsługa:

Sposoby łączenia złączy kłowych do pneumatycznych maszyn budowlanych
instrukcja-hicoflat-zlacza-05 Aby uzbroić przewód w złącza kłowe, należy dobraną wcześniej obejmę (A), rozluźnić i nawlec na końcówkę płaskiego węża (B). Dopiero wówczas należy zamontować króciec złącza (C) wewnątrz węża. Nie należy tego robić "na siłę", aby nie uszkodzić węża. W momencie gdy montaż nastręcza problemy, można użyć dostępnego środka zmniejszającego tarcie, który nie wpłynie na jakość transportowanego medium, aplikując go wewnątrz końcówki węża.
instrukcja-hicoflat-zlacza-06 Wąż powinien być dociągnięty maksymalnie na króciec, ale tak, aby go nie uszkodzić (B). Obejmę, należy nasunąć na króciec i wstępnie skręcić przeciwstawnymi śrubami (A). Następnie z wyczuciem należy dokręcić maksymalnie śruby, tak aby nie przeciąć i nie uszkodzić obejmą węża. Złącza kłowe są symetryczne i standardowy rozstaw kłów (D) wynosi 42 mm. Przewody łączy się za pomocą tych kłów (D), które idealnie zachodzą na specjalnie wyprofilowany kołnierz (C). Zamykając złącze, powodujemy dociśnięcie do siebie uszczelek (E).
instrukcja-hicoflat-zlacza-08 Każde złącze kłowe w systemie LUDECKE DIN 3489 (42 mm) można stosować ze złączami kłowymi typu Atlas Copco (A). Złącza tego typu, różnią się od standardowych (D), materiałem wykonania, profilem choinki króćca do węży, charakterystycznym otworem (B) oraz profilem kołnierza zamykającego (C), który posiada tylko jedną charakterystyczną wypustkę ograniczającą.
