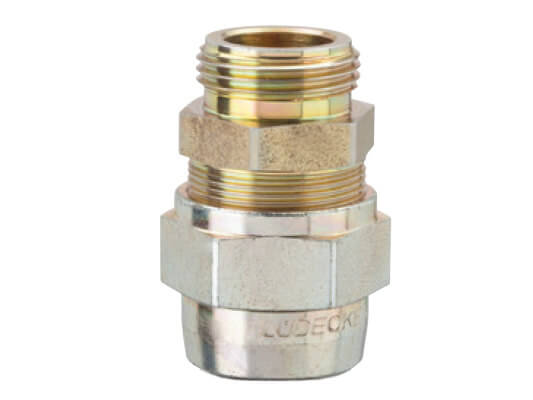

Złącze do Węży Płaskich - Skręcane - z Pierścieniem Zaciskającym Wąż - z Gwintem Zewnętrznym



Oryginalne kompletne skręcane złącze do węży płaskich z gwintem zewnętrznym i nakrętką, pierścieniem zaciskowym, z żelaza ciągliwego i stali ocynkowanej. Przeznaczone do zastosowań przemysłowych, w transporcie sprężonego powietrza i wody, w tym do zasilania ciężkich maszyn budowlanych i górniczych. LUDECKE Czytaj więcej!


Poprzedni Następny Wróć do kategorii
Zobacz PEŁNĄ ofertę LUDECKE na dedykowanej stronie KLIKNIJ I SPRAWDŹ

  • Ciśnienie robocze [bar]: 16/25.
  • Temperatura pracy [°C]: -40 do +100.
  • Materiał: stal/żeliwo ocynkowane.
  • Medium: powietrze, woda i inne.
  • Gwinty złączy Flat Lock: ISO 228 / DIN 405.
  • Stosowane do przesyłu sprężonego powietrza w górnictwie i budownictwie.

Ø wewn. węża

gwint DN h SW

długość

króćca

waga

[g]

nr

artykułu

19 mm G 3/4“ 17 65 32 32 205 G 34-19...FLTQ
25 mm G 1“ 22 65 36 41 290 G 10-25...FLTQ

1 - G 34

ludecke-polska-certyfikat

Właściwości użytych materiałów i zastosowanie.

Kompletne złącza z gwintem zewnętrznym z żeliwa ciągliwego, z nakrętką ze stali ocynkowanej, z uszczelką wykonaną z NBR.

Ogólne właściwości materiałów:

Żeliwo, to stop żelaza i węgla, zwykle łączonego z innymi metalami w celu zapewnienia maksymalnej wytrzymałości i trwałości. Złączki do węży wykonane z tego materiału idealnie nadają się do zastosowań w ekstremalnych temperaturach lub tam, gdzie istnieje możliwość występowania sił zewnętrznych działających na złączkę. Ze względu na wysoką wytrzymałość i odporność na wysokie wartości ciśnienia, a także stosunkowo niski koszt stali węglowej, takie złączki są powszechnie stosowane w przemysłowych, budowlanych i rolniczych maszynach. Producent wykonuje złącza dedykowane do zastosowania przy wiertnicach, dzięki odlewaniu ze stopu żeliwa ciągliwego o podwyższonej wytrzymałości.

Cynkowanie powierzchni zabezpiecza stopy żelaza przed korozją poprzez nałożenie warstwy cynku. Antykorozyjne właściwości powłok cynkowych polegają na tym, że cynk może tworzyć niezwykle odporne i bardzo trudno rozpuszczalne powłoki kryjące. Tworzą się one podczas kontaktu z powietrzem i wodą, składają się głównie z zasadowego węglanu cynku i to one są odpowiedzialne za właściwą ochronę przed korozją. Wprawdzie z biegiem lat są one w niewielkich ilościach znoszone przez wiatr i wpływy atmosferyczne, jednak z uwagi na znajdujący się pod nimi cynk, powstają na nowo. Jakość uzyskiwanych powłok cynkowych (połysk, gładkość, grubość, przyczepność, itp.) jest na nich różna i zależy od składu chemicznego, w szczególności od zawartości węgla, fosforu i krzemu.

Stal ocynkowana jest to stal zabezpieczona przed korozją poprzez nałożenie warstwy cynku.

NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.

Zastosowanie

Kompletne złącza skręcane w systemie FlatLock LUDECKE przeznaczone są do uzbrajania węży płaskich. Stosuje się je przy zasilaniu sprężonym powietrzem, lub wodą specjalistycznych narzędzi przemysłowych. Przykładami obsługiwanych urządzeń są m. in. młoty pneumatyczne, wiertarki i wiertnice, ubijaki, zagęszczarki czy też zasilające te narzędzia sprężarki. Złącza świetnie sprawdzają się w budownictwie drogowym, budownictwie ogólnym, zwłaszcza przy rozbiórkach, w górnictwie czy w wiertnictwie. Ich zaletą, jest użyty materiał, który dzięki oryginalnej i opatentowanej technologii wytwarzania, charakteryzuje się większą wytrzymałością na rozciąganie, zginanie i naprężenia produktu, w stosunku do złączy wytwarzanych na Dalekim Wschodzie. Dzięki temu, złącza te charakteryzują się dużo większą żywotnością, co przekłada się na dużo mniejsze ryzyko uszkodzenia drogich urządzeń specjalistycznych, czy też narażenie zdrowia operatorów. Żółta pasywacja chromem, pozbawiona jest szkodliwego dla środowiska i zdrowia chromu sześciowartościowego.



Instrukcja montażu złączy skręcanych
instrukcja-zlacza-przemysl-skrecane-flat-ludecke1 Nasuń nakrętkę zaciskową na około 10 cm na wąż. Część z logo musi znajdować się z przodu.
instrukcja-zlacza-przemysl-skrecane-flat-ludecke2 Nasuń szczelinowy pierścień zaciskowy na prosto przecięty wąż ze stożkiem do przodu. Upewnij się, że krawędź pierścienia jest wyrównana z końcówką węża (oznaczona odpowiednim wymiarem węża).
instrukcja-zlacza-przemysl-skrecane-flat-ludecke3 Wciśnij złączkę śrubową z trzpieniem do przodu do węża, aż gwint połączenia będzie pasował do końcówki węża i pierścienia zaciskowego. Prawidłowe dopasowanie węża można kontrolować w szczelinie pierścienia zaciskowego.
instrukcja-zlacza-przemysl-skrecane-flat-ludecke4 Nakręć nakrętkę zaciskową na pierścień do zaciskania i końcówkę węża, a następnie ręcznie nakręć nakrętkę zaściskową w dwóch obrotach na złączkę.
instrukcja-zlacza-przemysl-skrecane-flat-ludecke5 Następnie zamocuj nakrętkę zaciskaną w imadle i skręć złącze gwintowane kluczem. Pierścień zaciskowy automatycznie mocuje wąż dzięki stożkowemu pasowaniu między nakrętką zaciskaną a trzonem węża.

Złącza skręcane z gwintem zewnętrznym, służą przede wszystkim łączeniu przewodów i urządzeń wyposażonych w gwintowane wewnętrznie przyłącza. Złącza te daje się łatwo przystosować do wielu systemów, oraz nietypowych zastosowań. Dzięki zakupowi kompletnego rozwiązania, uzyskujemy pewność, że wszystkie elementy będą do siebie pasować, i dają nam gwarancje właściwego zastosowania i montażu na wężach płaskich.

Polecamy stosowanie złączy do uzbrajania węży dostępnych w tym dziale >>>
