Złącze do Tynkowania - Część Żeńska z Gwintem Wewnętrznym - Typ MIG A - MIG ADR - Aluminium - Złącze "Camlock" do Betonu - LUDECKE



Złącze do tynkowania, system 22, część żeńska, gniazdo z gwintem wewnętrznym. Przeznaczone do obsługi urządzeń i węży do natryskiwania betonu, zapraw murarskich czy tynków gipsowych w budownictwie i transporcie materiałów budowlanych. Wykonane z aluminium. Złącze sztywne lub obrotowe. Złącze nie jest kompatybilne z systemem "KAMLOCK". Certyfikowane przez TÜV SÜD. Czytaj więcej!


Poprzedni Następny Wróć do kategorii
Zobacz PEŁNĄ ofertę LUDECKE na dedykowanej stronie KLIKNIJ I SPRAWDŹ

  • Ciśnienie robocze [bar]: 40.
  • Temperatura pracy [°C]: -40 do +90
  • Materiał: aluminium.
  • Medium: zaprawa, gips.
  • Uszczelnienie: Perbunan (NBR), Teflon (PTFE), Poliuretan (PUR).
  • Gwint: ISO 228.
  • System: X25 (22).

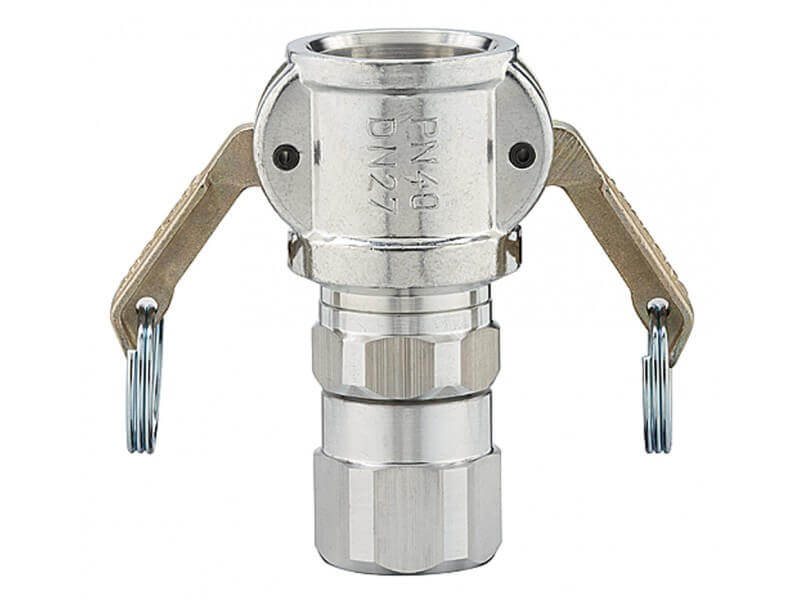

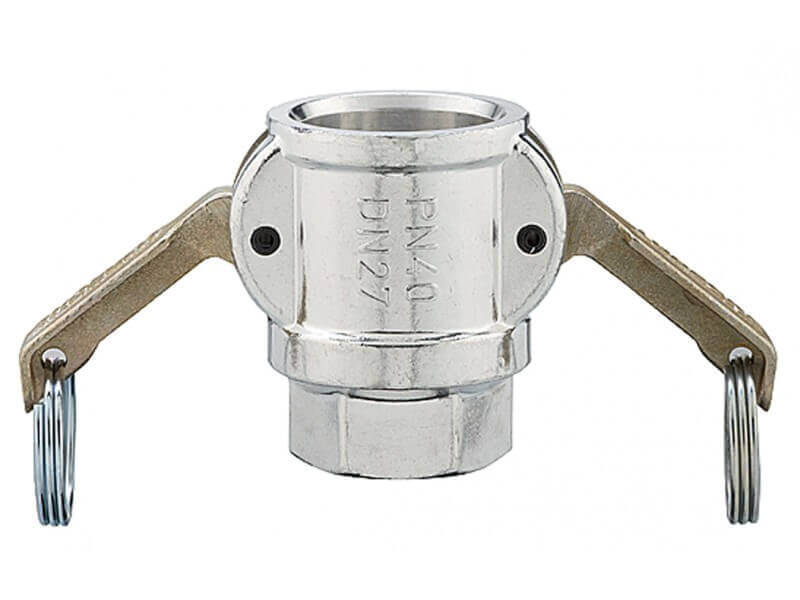

  • Zdjęcie nr 1 - Typ MIG A, Zdjęcie nr 2 - Typ MIG ADR.
  • Zapasowa uszczelka do złącz to art. nr katalogowy MDR-X25.
  • Zapasowe zapięcie to art. nr katalogowy MNH-630.
  • O 60% lżejsze w porównaniu z wykonaniem stalowym.

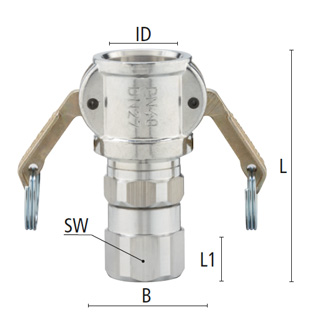

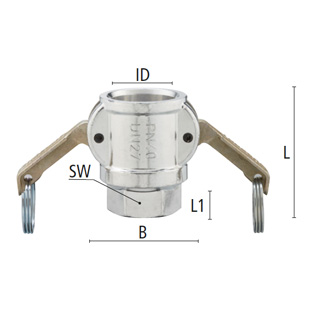

gwint b SW h uwagi

typ

rozmiar

waga

[g]

nr

artykułu

G 1'' 70 41 72 sztywne X25 42 290 MIG 10-X25 A

G 1''

70 41 120 obrotowe X25 42 405 MIG 10-X25 ADR

zlacza-przemysl-beton-ludecke-wymiary-mig-aluzlacza-przemysl-beton-ludecke-wymiary-mig-alu-dr

ludecke-polska-certyfikat

Właściwości użytych materiałów i zastosowanie.

Złącze żeńskie do betonu z gwintem wewnętrznym z aluminium, z zapięciami z żeliwa ocynkowanego z żółtą pasywacją z uszczelkami z NBR, PTFE i PUR.

Ogólne właściwości materiałów:

Żeliwo, to stop żelaza i węgla, zwykle łączonego z innymi metalami w celu zapewnienia maksymalnej wytrzymałości i trwałości. Złączki do węży wykonane z tego materiału idealnie nadają się do zastosowań w ekstremalnych temperaturach lub tam, gdzie istnieje możliwość występowania sił zewnętrznych działających na złączkę. Ze względu na wysoką wytrzymałość i odporność na wysokie wartości ciśnienia, a także stosunkowo niski koszt stali węglowej, takie złączki są powszechnie stosowane w przemysłowych, budowlanych i rolniczych maszynach. Producent wykonuje złącza dedykowane do zastosowania przy wiertnicach, dzięki odlewaniu ze stopu żeliwa ciągliwego o podwyższonej wytrzymałości.

Cynkowanie powierzchni zabezpiecza stopy żelaza przed korozją poprzez nałożenie warstwy cynku. Antykorozyjne właściwości powłok cynkowych polegają na tym, że cynk może tworzyć niezwykle odporne i bardzo trudno rozpuszczalne powłoki kryjące. Tworzą się one podczas kontaktu z powietrzem i wodą, składają się głównie z zasadowego węglanu cynku i to one są odpowiedzialne za właściwą ochronę przed korozją. Wprawdzie z biegiem lat są one w niewielkich ilościach znoszone przez wiatr i wpływy atmosferyczne, jednak z uwagi na znajdujący się pod nimi cynk, powstają na nowo. Jakość uzyskiwanych powłok cynkowych (połysk, gładkość, grubość, przyczepność, itp.) jest na nich różna i zależy od składu chemicznego, w szczególności od zawartości węgla, fosforu i krzemu.

Stopy aluminium, poza glinem zawierają cynk, miedź, krzem, mangan i wiele innych metali. Charakteryzują się dużą wytrzymałością i twardością, oraz niską wagą. Dzięki odporności na korozję i małą gęstość, używa się tego materiału do wyrobu złączy niskociśnieniowych wszędzie tam, gdzie istotna jest niska waga produktu, czyli np. w systemach hydraulicznych, w przemyśle samochodowym, lotniczym, w automatyce i cybernetyce. Dzięki zastosowaniu techniki zwanej anodowaniem, zwiększa się odporność stopu na zużycie, czy przetarcie. Stopy te charakteryzują się również dobrą odpornością chemiczną na przesyłane media, dzięki czemu często polecane są w połączeniu z przewodami z tworzyw sztucznych.

Większa odporność materiału na korozję oznacza dłuższą żywotność przewodu, a co za tym idzie oszczędność ekonomiczną w porównaniu do częstej wymiany złączy o niższej cenie, i niższych parametrach odpornościowych.

NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.

Uszczelnienie gwintu z PTFE czyli Teflonu (Politetrafluoroetylen – Policzterofluoroetylen), który odporny jest na prawie wszystkie media, niezależnie od tego czy dotyczy to rozpuszczalników, zasad, kwasów, innych płynów lub gazów. PTFE posiada znakomite właściwości ślizgowe i może być używany w szerokim zakresie temperatur od -20°C do 260°C, krótkotrwale do 300°C. Dzięki zastosowaniu tego materiału w wersji obrotowej złącza, zapewniona jest jego doskonała szczelność i długa żywotność.

Poliuretan (PU, PUR, kauczuk poliuretanowy), to rodzina tworzyw sztucznych, które zdobywają coraz większą popularność ze względu na szerokie możliwości zastosowania i właściwości fizyko-chemiczne w produkcji coraz większej ilości urządzeń i narzędzi, zarówno w ciężkich zastosowaniach przemysłowych jak i w życiu codziennym. Uszczelki wykonane z tego materiału charakteryzują się m. in.: giętkością, sprężystością i elastycznością w dużym zakresie temperaturowym, dużą odpornością na ścieranie, odpornością na pękanie i rozrywanie, odporność na zmienne obciążenia (dynamiczne - wstrząsy. drgania, uderzenia), dobrą odpornością na warunki atmosferyczne. Materiał charakteryzuje się również odpornością na wiele substancji chemicznych, w tym: na oleje, tłuszcze i wiele rozpuszczalników.

Normy

zlacza-przemysl-beton-ludecke-certyfikat-sud

Produkt jest certyfikowany przez TÜV SÜD. Te znaki certyfikacyjne są powszechnie uznawanymi i szanowanymi symbolami zaufania. Dają gwarancję spełniania międzynarodowych standardów jakości i bezpieczeństwa. Firma ta, jest niezależnym podmiotem, badającym, testującym i oceniającym produkty na całym świecie, pod kątem spełniania norm i parametrów od wymagających tego produktów, takich jak złącza do betonu. Ośmiokątne logo umieszczane jest na każdym certyfikowanym produkcie stanowi podstawę spełnienia najwyższej jakości wykonania.

Zastosowanie

Złącza do betonu część żeńska z gwintem wewnętrznym - LUDECKE przeznaczone są do uzbrajania węży i urządzeń do natryskiwania gotowych materiałów budowlanych, takich jak beton, zaprawy murarskie, tynki gipsowe używane w budownictwie wszelkiego typu. Złącza bywają mylone z systemem "Kamlock", jednak nie są z nim kompatybilne. Jest to system złączy asymetrycznych, gdzie wtyki i gniazda (części męskie i żeńskie) są zapinane za pomocą dwóch zapięć (tzw. hebli), blokad krzywkowych.

Ich zaletą, jest użyty materiał, który dzięki oryginalnej i opatentowanej technologii wytwarzania, charakteryzuje się większą wytrzymałością na rozciąganie, zginanie i naprężenia produktu, w stosunku do złączy wytwarzanych na Dalekim Wschodzie. Dzięki temu, złącza te charakteryzują się dużo większą żywotnością, co przekłada się na dużo mniejsze ryzyko uszkodzenia drogich urządzeń specjalistycznych, czy też narażenie zdrowia operatorów. Dzięki zastosowaniu stopu aluminium, zredukowano o 60% wagę złącza, dzięki czemu, jest ono mniej uciążliwe dla operatora podczas długotrwałej i ciągłej pracy przy natryskiwaniu medium.

Zastosowanie teflonu w złączach w wersjach obrotowych, które zbudowane są z trzech części, zapewnia doskonałe uszczelnienie i poślizg pomiędzy elementami.
