Złącze do Pary z Gwintem Zewnętrznym - ze Stali / MS 58 - Kompletne - Typ DAK ST - LUDECKE

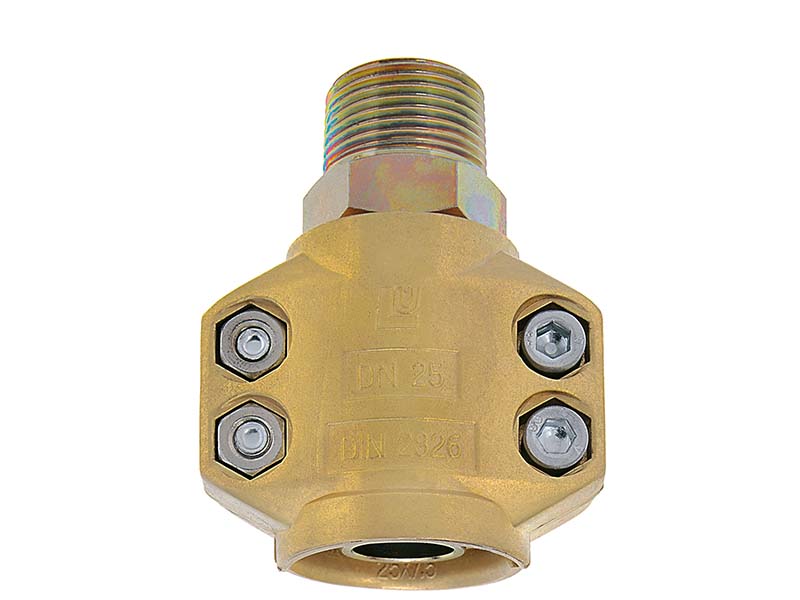

Kompletne złącze do przesyłu nasyconej pary wodnej i gorącej wody, z mosiężną obejmą skorupową i króćcem z gwintem zewnętrznym ze stali ocynkowanej pasywowanej na żółto. Stosowane w przemyśle chemicznym, petrochemicznym, w spożywczym i mleczarskim, do instalacji do czyszczenia w wysokich temperaturach i pomocniczych procesach produkcyjnych. Znajdą zastosowanie również w budowie instalacji ciepłowniczych, czy w elektrowniach, hutach i odlewniach. Zgodne z normą DIN EN 14423. Bez uszczelki. Czytaj więcej!


Poprzedni Następny Wróć do kategorii
Zobacz PEŁNĄ ofertę LUDECKE na dedykowanej stronie KLIKNIJ I SPRAWDŹ

  • Ciśnienie robocze [bar]: 18
  • Maksymalna temperatura pracy [°C]: 210 (para wodna) / 120 (woda)
  • Materiał króćca: stal ocynkowana z żółtą pasywacją
  • Materiał obejmy skorupowej: MS 58
  • Śruby w obejmie skorupowej: DIN 912 - klasa 12.9 powlekane DACRO 500 A
  • Medium: para nasycona, gorąca woda
  • Norma: DIN EN 14423
  • Gwint: ISO 228/DIN EN 10226
Ø węża gwint

B

[mm]

DN przelot

L

[mm]

długość

gwintu [mm]

SW

waga

[g]

nr artykułu
13x6 R 1/2" 53 15 9 95 16 22 447 DAK 12-13 ST
19x7

R 3/4"

68 20 14 95 17 27 700 DAK 34-19 ST
25x7,5 R 1" 77 25 20 100 21 36 940 DAK 10-25 ST
38x8 R 1 1/2" 101 40 33 125 22 50 1940 DAK 15-38 ST
50x9 R 2" 111 50 44 140 26 60 2631 DAK 20-50 ST
  • L - całkowita wysokość
  • B - całkowita szerokość

ludecke-polska-certyfikat

Właściwości użytych materiałów i zastosowanie.

Kompletne złącze do pary z króćcem do węża i gwintem zewnętrznym wykonanym ze stali ocynkowanej pasywowanej chromem oraz obejmą skorupową z mosiądzu.

Ogólne właściwości materiałów:

Stal ocynkowana jest to stal zabezpieczona przed korozją poprzez nałożenie warstwy cynku. Antykorozyjne właściwości powłok cynkowych polegają na tym, że cynk może tworzyć niezwykle odporne i bardzo trudno rozpuszczalne powłoki kryjące. Tworzą się one podczas kontaktu z powietrzem i wodą, składają się głównie z zasadowego węglanu cynku i to one są odpowiedzialne za właściwą ochronę przed korozją. Wprawdzie z biegiem lat są one w niewielkich ilościach znoszone przez wiatr i wpływy atmosferyczne, jednak z uwagi na znajdujący się pod nimi cynk, powstają na nowo. Jakość uzyskiwanych powłok cynkowych (połysk, gładkość, grubość, przyczepność, itp.) jest na nich różna i zależy od składu chemicznego, w szczególności od zawartości węgla, fosforu i krzemu.

W celu zwiększenia ochrony przed korozją, powłoki cynkowe chromianuje się konwersyjnie (poddaje pasywacji). Chromianowanie konwersyjne pozwala na uzyskanie lepszych efektów ochronnych stali, szczególnie w przypadkach, gdy nie jest wymagana wysoka trwałość powłoki na ścieranie.

Mosiądz jest jednym z najczęściej stosowanych w przemyśle stopów metali. Składa się przede wszystkim z miedzi i do 40% cynku, Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów, złączy i armatury do węży przesyłowych.

Normy:

W Normie Europejskiej DIN EN 14423 określono konstrukcję, materiały i wymiary złączek węży z złączkami zaciskowymi do węży przeznaczonych do przesyłu pary i gorącej wody w rozmiarach od DN 15 do DN 50, które są zaprojektowane do przesyłu pod ciśnieniem do 18 bar (ciśnienie pary nasyconej o temp. 210 °C). Norma ta została opracowana przez Komitet Techniczny CEN/TC 218 „Węże i zespoły węży z gumy i tworzyw sztucznych”, którego sekretariat jest prowadzony przez BSI (Wielka Brytania).

Zastosowanie

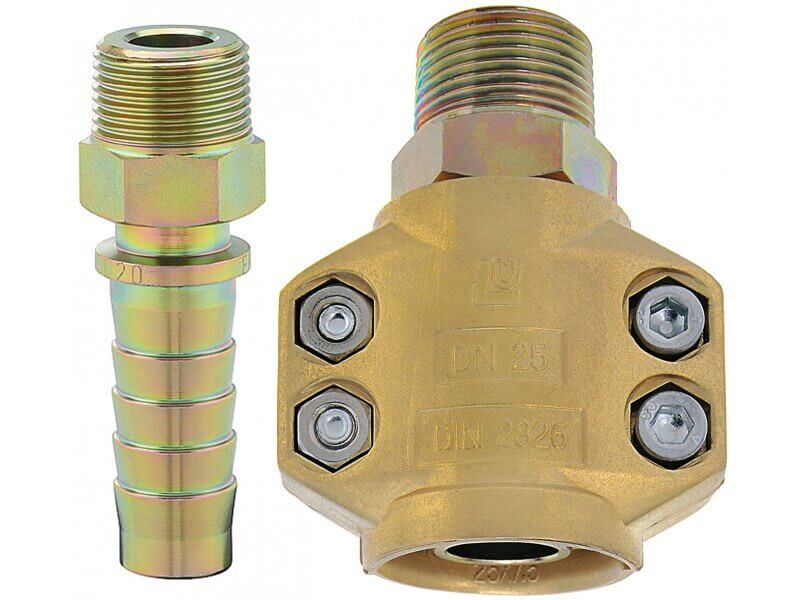

Złącza do pary dzięki zastosowaniu odpowiednich materiałów, są dedykowane do pracy z gorącym medium, w postaci pary nasyconej, bądź z gorącą wodą. Praca z takim medium, może być szczególnie niebezpieczna dla operatora, dlatego ważny jest dobór dedykowanych i wytrzymałych narzędzi, które gwarantują bezpieczeństwo obsługi, i dlatego również rozwiązania techniczne stosowane w instalacjach do przesyłu pary, podlegają normalizacji. Maksymalna temperatura pracy dla tych złączy wynosi 210ºC. System oparty jest na dwuelementowych końcówkach składających się najczęściej z końcówki z króćcem i specjalnym kołnierzem pod obejmę skorupową z jednej strony i gwintem z drugiej. W tym przypadku zastosowano gwint zewnętrzny, a zestaw uzupełnia obejma skorupowa, zbudowana z dwóch części zakładanych na wąż i skręcanych przeciwstawnie czterema śrubami. Obejma i złącze jest wielokrotnego użytku, tzn można je zdemontować i ponownie zamontować na nowym wężu.

Aby zapewnić maksymalne bezpieczeństwo obsługi przewodów do przesyłu pary, prosimy zastosować się przy montażu końcówek na wężach do poniższej instrukcji producenta:

1. Wsuń króciec do węża (w razie potrzeby, użyj smaru). Pomiędzy kołnierzem zabezpieczającym, a końcem węża, powinna być niewielka odległość, aby pozostawić przestrzeń dla ściśniętego materiału węża.

2. Nałóż połówki obejmy na wąż tak, aby zachodziły na kołnierz zabezpieczający.

3. Włóż śruby zaciskowe i zamocuj dokręcając ostrożnie po przekątnej.

4. Pomiędzy połówkami obejmy powinna pozostać niewielka, równoległa szczelina.

5. Po uruchomieniu węża należy ponownie dokręcić śruby.

Uwaga! Powyższa instrukcja dotyczy węży gumowych, do węży metalowych należy użyć końcówek do spawania z wężem, z gwintem, który umożliwi odpowiednią instalacje.
