Złącze do Pary - z Gwintem Wewnętrznym z Mosiądzu / MS 58 - Kompletne - Typ DIK MS - LUDECKE
Kompletne złącze do przesyłu nasyconej pary wodnej i gorącej wody, z mosiężną obejmą skorupową i króćcem z gwintem wewnętrznym z mosiądzu. Stosowane w przemyśle petrochemicznym, do instalacji do czyszczenia w wysokich temperaturach i pomocniczych procesach produkcyjnych. Znajdą zastosowanie również w budowie instalacji ciepłowniczych, czy w elektrowniach, hutach i odlewniach. Zgodne z normą DIN EN 14423. Uszczelnienie gwintu z Frenzelitu Novapress Multi II. Czytaj więcej!
Poprzedni Następny Wróć do kategorii
- Ciśnienie robocze [bar]: 18
- Temperatura pracy [°C]: 210 / 120
- Materiał króćca: mosiądz MS 58
- Materiał obejmy skorupowej: MS 58
- Śruby w obejmie skorupowej: DIN 912 - klasa 12.9 z DACRO 500 A
- Medium: para, woda
- Uszczelka: Frenzelit Novapress Multi II
- Gwint: ISO 228
- Uwaga: Przy ponownym użyciu wymienić uszczelnienie gwintu
Ø węża | gwint |
B [mm] |
DN | przelot |
L [mm] |
długość gwintu [mm] |
SW |
waga [g] |
nr artykułu |
13x6 | G 1/2" | 53 | 15 | 9 | 88 | 11 | 27 | 480 | DIK 12-13 MS |
19x7 |
G 3/4" |
68 | 20 | 14 | 92 | 15 | 32 | 680 | DIK 34-19 MS |
25x7,5 | G 1" | 77 | 25 | 20 | 93 | 16 | 41 | 1022 | DIK 10-25 MS |
38x8 | G 1.1/2" | 101 | 40 | 33 | 120 | 18 | 55 | 1930 | DIK 15-38 MS |
50x9 | G 2" | 111 | 50 | 44 | 131 | 19 | 70 | 2613 | DIK 20-50 MS |
- L - całkowita wysokość
- B - całkowita szerokość
Właściwości użytych materiałów i zastosowanie.

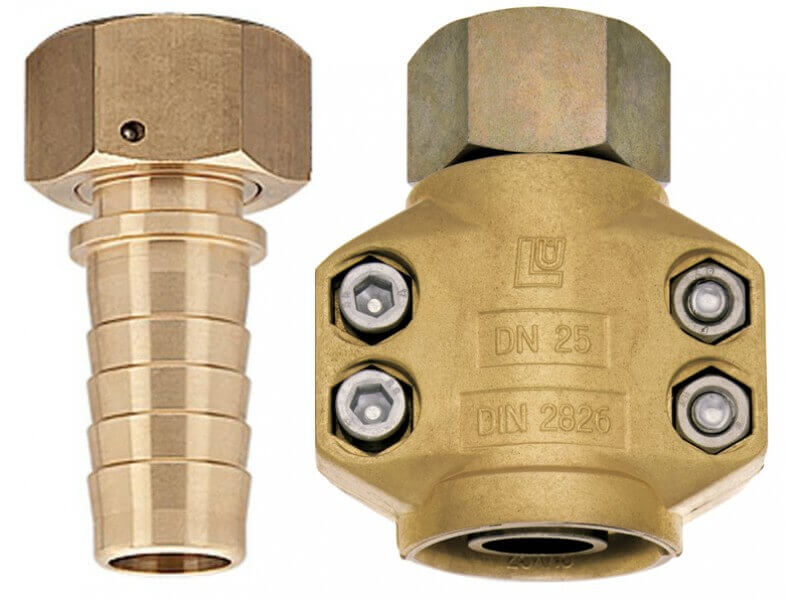

Kompletne złącze do pary z króćcem do węża i gwintem wewnętrznym wykonanym ze mosiądzu, obejmą skorupową z mosiądzu oraz uszczelnineiem z Frenzelitu Novapress Multii II.
Ogólne właściwości materiałów:
Mosiądz jest jednym z najczęściej stosowanych w przemyśle stopów metali. Składa się przede wszystkim z miedzi i do 40% cynku, Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów, złączy i armatury do węży przesyłowych.
Frenzelit Novapress Multii II, jest materiałem uszczelniającym produkowanym przez niemiecką firmę Frenzelit. Produkt ten jest dedykowany do uszczelniania instalacji do przesyłu pary nasyconej i gorącej wody. Materiał jest mieszaniną włókien aramidowych, znanych powszechnie pod nazwą kevlaru, gumy olejoodpornej NBR oraz wypełniacza grafitowego.
Kevlar to bardzo wytrzymałe włókna z polimeru z grupy poliamidów, które zostały wynalezione przez amerykankę polskiego pochodzenia Stephanie Kwołek. Ma on bardzo szerokie zastosowanie, ale do najbardziej znanych należy użycie materiału w kamizelkach kuloodpornych, kaskach, hełmach ochronnych, czy jako składnik pancerzy pojazdów wojskowych. Powszechnie jest stosowany w wyczynowym sprzęcie sportowym typu narty, ramy rowerów, rakietach tenisowych czy trampolinach. Kevlar jest niepalny, odporny na zużycie i nie przewodzi elektryczności, ale stopniowo rozkłada się pod wpływem promieniowania UV i powietrza atmosferycznego.
NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.
Normy:
W Normie Europejskiej DIN EN 14423 określono konstrukcję, materiały i wymiary złączek węży z złączkami zaciskowymi do węży przeznaczonych do przesyłu pary i gorącej wody w rozmiarach od DN 15 do DN 50, które są zaprojektowane do przesyłu pod ciśnieniem do 18 bar (ciśnienie pary nasyconej o temp. 210 °C). Norma ta została opracowana przez Komitet Techniczny CEN/TC 218 „Węże i zespoły węży z gumy i tworzyw sztucznych”, którego sekretariat jest prowadzony przez BSI (Wielka Brytania).
Zastosowanie

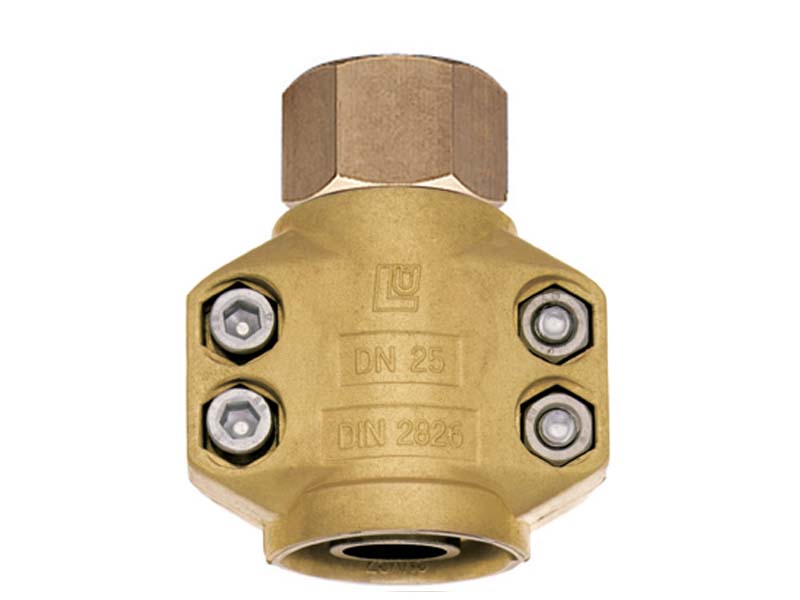

Złącza do pary dzięki zastosowaniu odpowiednich materiałów, są dedykowane do pracy z gorącym medium, w postaci pary nasyconej, bądź z gorącą wodą. Praca z takim medium, może być szczególnie niebezpieczna dla operatora, dlatego ważny jest dobór dedykowanych i wytrzymałych narzędzi, które gwarantują bezpieczeństwo obsługi, i dlatego również rozwiązania techniczne stosowane w instalacjach do przesyłu pary, podlegają normalizacji. Maksymalna temperatura pracy dla tych złączy wynosi 210ºC. System oparty jest na dwuelementowych końcówkach składających się najczęściej z końcówki z króćcem i specjalnym kołnierzem pod obejmę skorupową z jednej strony i gwintem z drugiej. W tym przypadku zastosowano gwint wewnętrzny z uszczelką, a zestaw uzupełnia obejma skorupowa, zbudowana z dwóch części zakładanych na wąż i skręcanych przeciwstawnie czterema śrubami. Obejma i złącze jest wielokrotnego użytku, tzn można je zdemontować i ponownie zamontować na nowym wężu.
Aby zapewnić maksymalne bezpieczeństwo obsługi przewodów do przesyłu pary, prosimy zastosować się przy montażu końcówek na wężach do poniższej instrukcji producenta:
1. Wsuń króciec do węża (w razie potrzeby, użyj smaru). Pomiędzy kołnierzem zabezpieczającym, a końcem węża, powinna być niewielka odległość, aby pozostawić przestrzeń dla ściśniętego materiału węża.
2. Nałóż połówki obejmy na wąż tak, aby zachodziły na kołnierz zabezpieczający.
3. Włóż śruby zaciskowe i zamocuj dokręcając ostrożnie po przekątnej.
4. Pomiędzy połówkami obejmy powinna pozostać niewielka, równoległa szczelina.
5. Po uruchomieniu węża należy ponownie dokręcić śruby.
Uwaga! Powyższa instrukcja dotyczy węży gumowych, do węży metalowych należy użyć końcówek do spawania z wężem, z gwintem, który umożliwi odpowiednią instalacje.
Informacje dodatkowe pomocne przy wyborze tego produktu:
