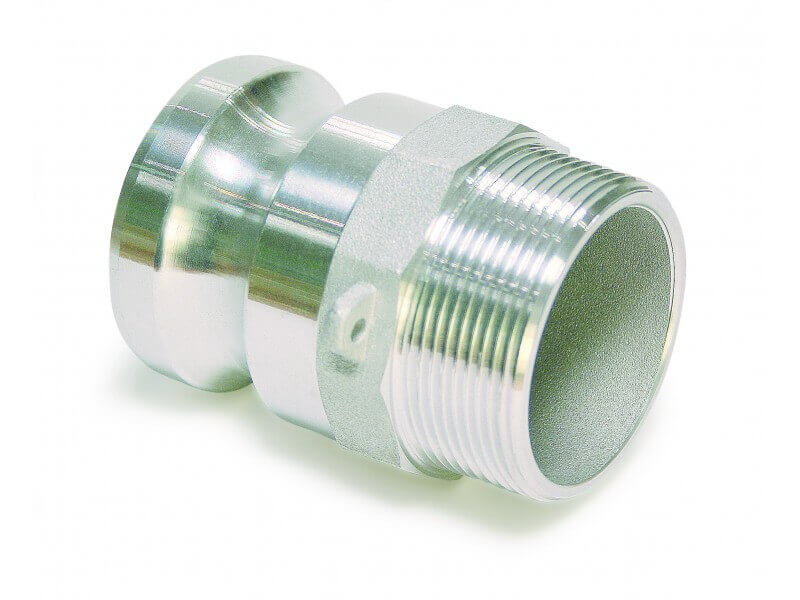

Złącze CAMLOCK - Typ F - Część Męska - z Gwintem Zewnętrznym - z Aluminium


Norma: A-A 59326 25.09.98 (MIL-C 27487). Gwint: DIN EN ISO 228-1 R (lub BSPT) – gwint rurowy Whitwortha, walcowy. Czytaj więcej!


Poprzedni Następny Wróć do kategorii

  • Norma: A-A 59326 25.09.98 (MIL-C 27487).
  • Gwint: DIN EN ISO 228-1 R (lub BSPT) – gwint rurowy Whitwortha, walcowy.
rozmiar ID [mm] typ DN PN [bar] waga [kg] nr artykułu
½" 24,3 F-50 15 16 0,045 5513 013000
¾" 32,1 F-75 20 16 0,054 5513 019000
1" 36,7 F-100 25 16 0,090 5513 025000
1 ¼" 45,5 F-125 32 16 0,146 5513 032000
1 ½" 53,4 F-150 40 16 0,175 5513 038000
2" 63 F-200 50 16 0,248 5513 050000
2 ½" 75,8 F-250 65 10 0,362 5513 063000
3" 91,5 F-300 80 8 0,488 5513 075000
4" 119,5 F-400 100 7 0,892 5513 100000
5" F-500 125 5 1,045 5513 125000
6" F-600 150 5 1,697 5513 150000
8" F-800 200 3 3,308 5513 200000

ID - wymiar zewnętrzny szerokości profilu wtyku

Właściwości użytych materiałów i zastosowanie.

Złącze "Kamlok" męskie typ F z gwintem zewnętrznym (męskim) wykonane z aluminium.

Ogólne właściwości materiałów:

Stopy aluminium, poza glinem zawierają cynk, miedź, krzem, mangan i wiele innych metali. Charakteryzują się dużą wytrzymałością i twardością, oraz niską wagą. Dzięki odporności na korozję i małą gęstość, używa się tego materiału do wyrobu złączy niskociśnieniowych wszędzie tam, gdzie istotna jest niska waga produktu, czyli np. w systemach hydraulicznych, w przemyśle samochodowym, lotniczym, w automatyce i cybernetyce. Dzięki zastosowaniu techniki zwanej anodowaniem, zwiększa się odporność stopu na zużycie, czy przetarcie. Stopy te charakteryzują się również dobrą odpornością chemiczną na przesyłane media, dzięki czemu często polecane są w połączeniu z przewodami z tworzyw sztucznych.

W złączu użyto aluminium w stanie T6 o wysokiej odporności na uderzenia (studzone po procesie formowania na gorąco i następnie sztucznie starzone).

Większa odporność materiału na korozję oznacza dłuższą żywotność przewodu, a co za tym idzie oszczędność ekonomiczną w porównaniu do częstej wymiany złączy o niższej cenie, i niższych parametrach odpornościowych.

Zastosowanie

System „Kamlok”/”Camlock” to jeden z najbardziej znanych i rozpowszechnionych systemów złączy przemysłowych. Złącza te wykonane są wg amerykańskiej normy wojskowej A-A 59326. Rozwiązania w tym systemie dostarcza wielu producentów, co jednak nie znaczy, że mogą funkcjonować zamiennie. Jest to system złączy asymetrycznych, gdzie wtyki i gniazda (części męskie i żeńskie) są zapinane za pomocą dwóch zapięć, blokad krzywkowych. Ich zastosowanie, często jest uzależnione od rodzaju materiału z którego są wykonane, jednak nie poleca się ich do przesyłu gazów i sprężonego powietrza, ze względu na łatwość rozpięcia w trakcie pracy, co może skutkować niebezpiecznym otwarciem przewodu pod ciśnieniem.
Złącza z tego systemu powszechnie są stosowane jako złącza przeładunkowe w przemyśle petrochemicznym, chemicznym, czy kosmetycznym. Można je podłączać do węży, rur, zbiorników czy maszyn transportujących parę, proszki czy płyny takie jak śrut, granulat, woda chłodnicza, produkty spożywcze, farmaceutyczne, paliwa, barwniki, kleje, kosmetyki itd.

Uwaga! Pomimo podobnej budowy, złącza w tym systemie nie nadają się od przesyłu tynku, zapraw i betonu, które stanowią osobną klasę złączy i nie są kompatybilne z systemem „Kamlok”
