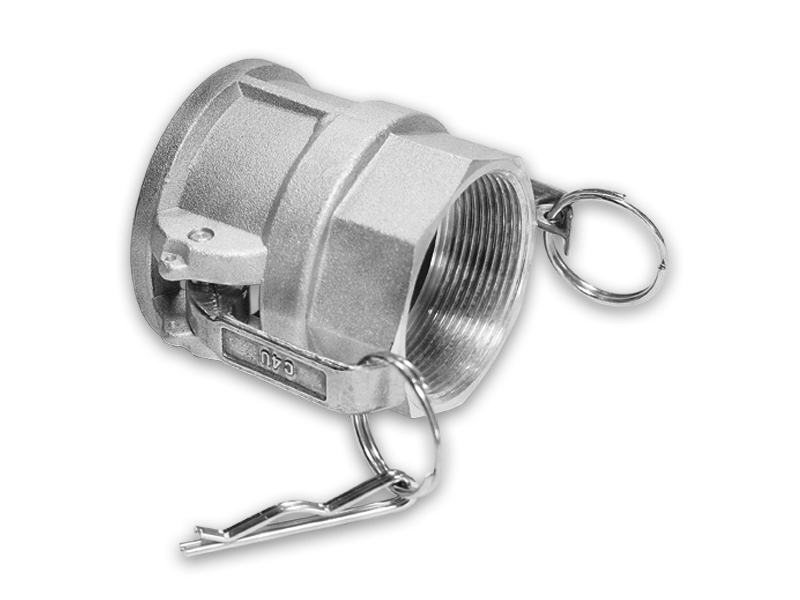

Złącze CAMLOCK - Typ D - Część Żeńska - z Gwintem Wewnętrznym - z Aluminium


Norma: A-A 59326 25.09.98 (MIL-C 27487). Zapięcie: Stal nierdzewna. Uszczelka: NBR. Dodatki: z kółkiem ze stali i klipem zabezpieczającym. Gwint: ISO 228 G (lub BSPP) – gwint rurowy Whitwortha, walcowy. Czytaj więcej!


Poprzedni Następny Wróć do kategorii

  • Norma: A-A 59326 25.09.98 (MIL-C 27487).
  • Zapięcie: Stal nierdzewna (1.4301).
  • Uszczelka: NBR.
  • Dodatki: z kółkiem ze stali i klipem zabezpieczającym.
  • Gwint: DIN EN ISO 228-1 G (lub BSPP) – gwint rurowy Whitwortha, walcowy.
  • * - z 4 zapięciami.
rozmiar ID [mm] typ DN PN [bar] waga [kg] nr artykułu
½" 24,5 D-50 15 16 0,086 5515 013000
¾" 32,4 D-75 20 16 0,097 5515 019000
1" 37,3 D-100 25 16 0,149 5515 025000
1 ¼" 46 D-125 32 16 0,260 5515 032000
1 ½" 54 D-150 40 16 0,286 5515 038000
2" 63,8 D-200 50 16 0,342 5515 050000
2 ½" 76,5 D-250 65 10 0,414 5515 063000
3" 92,2 D-300 80 8 0,578 5515 075000
4" 120,3 D-400 100 7 0,820 5515 100000
5"   D-500 125 5 1,109 5515 125000
6"   D-600 150 5 2,048 5515 150000
8"*   D-800 200 3 4,750 5515 200000

ID - wymiar wewnętrzny szerokości wejścia gniazda

Właściwości użytych materiałów i zastosowanie.

Złącze "Kamlok" żeńskie typ D z gwintem wewnętrznym (żeńskim) wykonane z aluminium, z czarną uszczelką z NBR.

Ogólne właściwości materiałów:

Stopy aluminium, poza glinem zawierają cynk, miedź, krzem, mangan i wiele innych metali. Charakteryzują się dużą wytrzymałością i twardością, oraz niską wagą. Dzięki odporności na korozję i małą gęstość, używa się tego materiału do wyrobu złączy niskociśnieniowych wszędzie tam, gdzie istotna jest niska waga produktu, czyli np. w systemach hydraulicznych, w przemyśle samochodowym, lotniczym, w automatyce i cybernetyce. Dzięki zastosowaniu techniki zwanej anodowaniem, zwiększa się odporność stopu na zużycie, czy przetarcie. Stopy te charakteryzują się również dobrą odpornością chemiczną na przesyłane media, dzięki czemu często polecane są w połączeniu z przewodami z tworzyw sztucznych.

W złączu użyto aluminium w stanie T6 o wysokiej odporności na uderzenia (studzone po procesie formowania na gorąco i następnie sztucznie starzone).

Większa odporność materiału na korozję oznacza dłuższą żywotność przewodu, a co za tym idzie oszczędność ekonomiczną w porównaniu do częstej wymiany złączy o niższej cenie, i niższych parametrach odpornościowych.

NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.

Zastosowanie

System „Kamlok”/”Camlock” to jeden z najbardziej znanych i rozpowszechnionych systemów złączy przemysłowych. Złącza te wykonane są wg amerykańskiej normy wojskowej A-A 59326. Rozwiązania w tym systemie dostarcza wielu producentów, co jednak nie znaczy, że mogą funkcjonować zamiennie. Jest to system złączy asymetrycznych, gdzie wtyki i gniazda (części męskie i żeńskie) są zapinane za pomocą dwóch zapięć, blokad krzywkowych. Ich zastosowanie, często jest uzależnione od rodzaju materiału z którego są wykonane, jednak nie poleca się ich do przesyłu gazów i sprężonego powietrza, ze względu na łatwość rozpięcia w trakcie pracy, co może skutkować niebezpiecznym otwarciem przewodu pod ciśnieniem.
Złącza z tego systemu powszechnie są stosowane jako złącza przeładunkowe w przemyśle petrochemicznym, chemicznym, czy kosmetycznym. Można je podłączać do węży, rur, zbiorników czy maszyn transportujących parę, proszki czy płyny takie jak śrut, granulat, woda chłodnicza, produkty spożywcze, farmaceutyczne, paliwa, barwniki, kleje, kosmetyki itd.

Uwaga! Pomimo podobnej budowy, złącza w tym systemie nie nadają się od przesyłu tynku, zapraw i betonu, które stanowią osobną klasę złączy i nie są kompatybilne z systemem „Kamlok”
