Złącze CAMLOCK - Typ A - Część Męska - z Gwintem Wewnętrznym - ze Stali Szlachetnej AISI 316


Norma: A-A 59326 25.09.98 (MIL-C 27487) Gwint: ISO 228 G (lub BSPP) – gwint rurowy Whitwortha, walcowy. Czytaj więcej!


Poprzedni Następny Wróć do kategorii

  • Norma: A-A 59326 25.09.98 (MIL-C 27487)
  • Gwint: DIN EN ISO 228-1 G (lub BSPP) – gwint rurowy Whitwortha, walcowy.
rozmiar typ DN PN [bar] waga [kg] nr artykułu
½" A-50 15 16 0,066 5522 013000
¾" A-75 20 16 0,092 5522 019000
1" A-100 25 16 0,133 5522 025000
1 ¼" A-125 32 16 0,204 5522 032000
1 ½" A-150 40 16 0,299 5522 038000
2" A-200 50 16 0,367 5522 050000
2 ½" A-250 65 10 0,600 5522 063000
3" A-300 80 10 0,622 5522 075000
4" A-400 100 8 1,054 5522 100000
5" A-500 125 7 1,591 5522 125000
6" A-600 150 5 2,664 5522 150000

ID - wymiar zewnętrzny szerokości profilu wtyku

Właściwości użytych materiałów i zastosowanie.

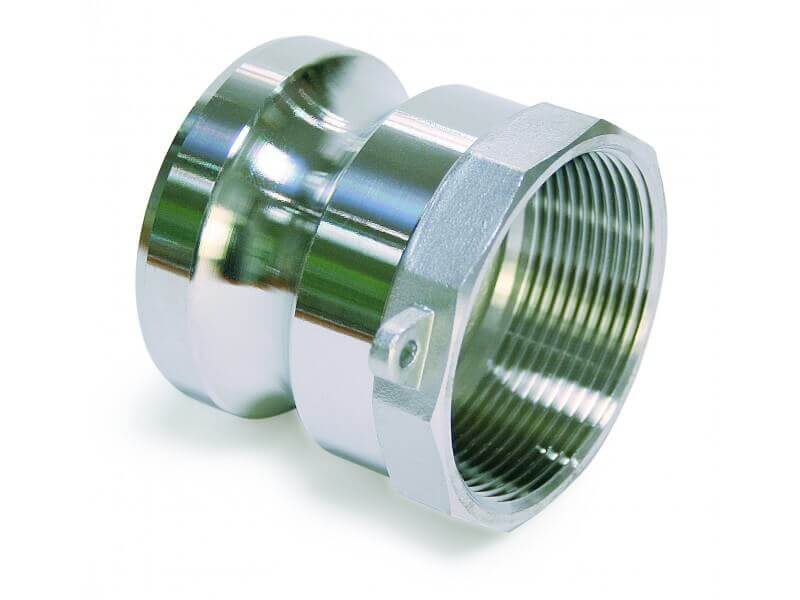

Złącze "Kamlok" męskie typ A z gwintem wewnętrznym (żeńskim) wykonane ze stali szlachetnej (AISI 316).

Ogólne właściwości materiałów:

Stal Szlachetna to grupa stopów żelaza, potocznie rozumianych również jako stal nierdzewna, odróżniająca się jednak od niej procesem wytapiania wyłącznie metodami charakteryzującymi się wysokim stopniem czystości dodatków. Stal ta charakteryzuje się bardzo dobrą odpornością na czynniki powodujące korozję, takie jak powietrze atmosferyczne, rozcieńczone kwasy, roztwory alkaliczne, słona woda morska czy chemikalia. Podobnie jak w przypadku stali nierdzewnej, podlega ona normalizacji. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN.

Przykładem stopu stali szlachetnej jest stal 1.4408 (AISI 316), w której skład wchodzi od 18 do 20 % chromu, od 9 do 12 % niklu, od 2 do 2,5 % molibdenu, a zawartość węgla nie przekracza 0,07 %. Do jej zalet należą doskonała odporność na korozję i kwasoodporność.

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza w ciężkich warunkach pracy, przy agresywnych mediach w przemyśle spożywczym, chemicznym czy farmaceutycznym.

Większa odporność materiału na korozję oznacza dłuższą żywotność przewodu, a co za tym idzie oszczędność ekonomiczną w porównaniu do częstej wymiany złączy o niższej cenie, i niższych parametrach odpornościowych.

Zastosowanie

System „Kamlok”/”Camlock” to jeden z najbardziej znanych i rozpowszechnionych systemów złączy przemysłowych. Złącza te wykonane są wg amerykańskiej normy wojskowej A-A 59326. Rozwiązania w tym systemie dostarcza wielu producentów, co jednak nie znaczy, że mogą funkcjonować zamiennie. Jest to system złączy asymetrycznych, gdzie wtyki i gniazda (części męskie i żeńskie) są zapinane za pomocą dwóch zapięć, blokad krzywkowych. Ich zastosowanie, często jest uzależnione od rodzaju materiału z którego są wykonane, jednak nie poleca się ich do przesyłu gazów i sprężonego powietrza, ze względu na łatwość rozpięcia w trakcie pracy, co może skutkować niebezpiecznym otwarciem przewodu pod ciśnieniem.
Złącza z tego systemu powszechnie są stosowane jako złącza przeładunkowe w przemyśle petrochemicznym, chemicznym, czy kosmetycznym. Można je podłączać do węży, rur, zbiorników czy maszyn transportujących parę, proszki czy płyny takie jak śrut, granulat, woda chłodnicza, produkty spożywcze, farmaceutyczne, paliwa, barwniki, kleje, kosmetyki itd.

Uwaga! Pomimo podobnej budowy, złącza w tym systemie nie nadają się od przesyłu tynku, zapraw i betonu, które stanowią osobną klasę złączy i nie są kompatybilne z systemem „Kamlok”
