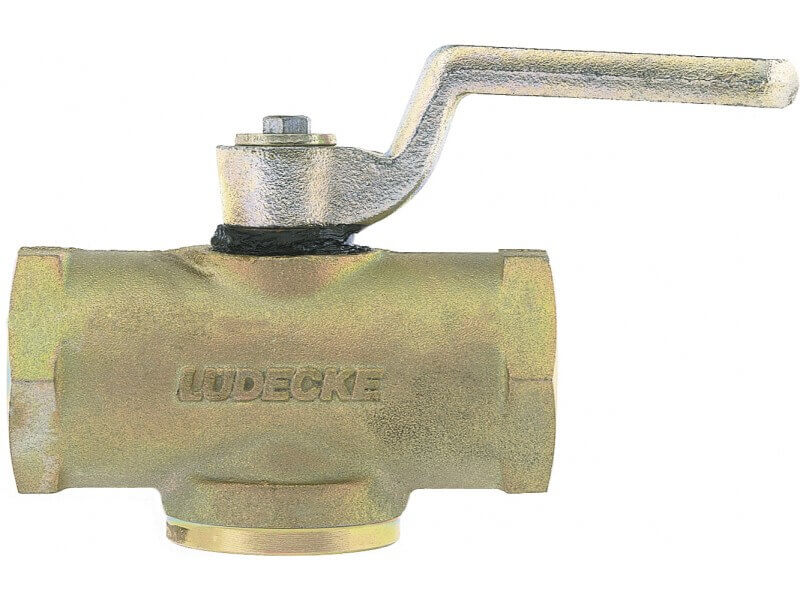

Zawór Kurkowy Przelotowy z Gwintami Wewnętrznymi - Typ DU - Typ DUL - Typ DUS - LUDECKE

Zawór bez odpowietrzenia i bez oporu dźwigni. Zawór kurkowy o solidnej konstrukcji, wykonany z żeliwa ciągliwego, ocynkowanego, z pasywacją w kolorze żółtym (wolnej od chromu VI). Zawór przeznaczony dla urządzeń i instalacji ze sprężonym powietrzem. Czytaj więcej!

Poprzedni Następny Wróć do kategorii

Zobacz PEŁNĄ ofertę LUDECKE na dedykowanej stronie KLIKNIJ I SPRAWDŹ

Ciśnienie robocze [bar]: 10
Temperatura pracy [°C]: od -15 do +80
Materiał: żeliwo ciągliwe, ocynkowane, pasywowane na żółto (bez chromu VI)
Medium: sprężone powietrze
Gwint: ISO 228 G (lub BSPP) – gwint rurowy Whitwortha, walcowy

wejście	wyjście	DN	długość całkowita [mm]	h	SW	waga [g]	nr artykułu
G 1/2" W	G 1/2“ W	13	96	80	37	700	DU 12
G 3/4 W	G 3/4“ W	16	96	92	41	820	DU 34
G 1" W	G 1'' W	16	96	92	41	770	DUL 10
G 1" W	G 1'' W	20	125	87	43	1012	DUS 10

h - wysokość całkowita [mm].
W - gwint wewnętrzny.

Właściwości użytych materiałów i zastosowanie.

Zawór kurkowy wykonany z żeliwa ciągliwego, ocynkowanego, z elementami z mosiądzu.

Ogólne właściwości materiałów:

Żeliwo, to stop żelaza i węgla, zwykle łączonego z innymi metalami w celu zapewnienia maksymalnej wytrzymałości i trwałości. Złączki do węży wykonane z tego materiału idealnie nadają się do zastosowań w ekstremalnych temperaturach lub tam, gdzie istnieje możliwość występowania sił zewnętrznych działających na złączkę. Ze względu na wysoką wytrzymałość i odporność na wysokie wartości ciśnienia, a także stosunkowo niski koszt stali węglowej, takie złączki są powszechnie stosowane w przemysłowych, budowlanych i rolniczych maszynach. Producent wykonuje złącza dedykowane do zastosowania przy wiertnicach, dzięki odlewaniu ze stopu żeliwa ciągliwego o podwyższonej wytrzymałości.

Cynkowanie powierzchni zabezpiecza stopy żelaza przed korozją poprzez nałożenie warstwy cynku. Antykorozyjne właściwości powłok cynkowych polegają na tym, że cynk może tworzyć niezwykle odporne i bardzo trudno rozpuszczalne powłoki kryjące. Tworzą się one podczas kontaktu z powietrzem i wodą, składają się głównie z zasadowego węglanu cynku i to one są odpowiedzialne za właściwą ochronę przed korozją. Wprawdzie z biegiem lat są one w niewielkich ilościach znoszone przez wiatr i wpływy atmosferyczne, jednak z uwagi na znajdujący się pod nimi cynk, powstają na nowo. Jakość uzyskiwanych powłok cynkowych (połysk, gładkość, grubość, przyczepność, itp.) jest na nich różna i zależy od składu chemicznego, w szczególności od zawartości węgla, fosforu i krzemu.

Zastosowanie

Zawory kurkowe LUDECKE przeznaczone są do zastosowania przy sterowaniu instalacjami zasilanych sprężonym powietrzem oraz do obsługi budowlanych i górniczych narzędzi pneumatycznych. Przykładami obsługiwanych urządzeń są młoty pneumatyczne, wiertarki i wiertnice, ubijaki, zagęszczarki czy też zasilające te narzędzia sprężarki. Ich zaletą, jest użyty materiał, który dzięki oryginalnej i opatentowanej technologii wytwarzania, charakteryzuje się większą wytrzymałością na rozciąganie, zginanie i naprężenia produktu, w stosunku do wytwarzanych na Dalekim Wschodzie. Dzięki temu, produkty te charakteryzują się dużo większą żywotnością, co przekłada się na dużo mniejsze ryzyko uszkodzenia drogich urządzeń specjalistycznych, czy też narażenie zdrowia operatorów. Żółta pasywacja chromem, pozbawiona jest szkodliwego dla środowiska i zdrowia chromu sześciowartościowego.

Zawór nie posiada odpowietrzenia i oporu dźwigni. Zawór samo-uszczelniający się, gdy pod wpływem działania ciśnienia, stożkowy czop (dławik) jest dociskany do korpusu zaworu co powoduje jego uszczelnienie. Zawory posiadają przyłącza gwintowane wg DIN 228, walcowe.
