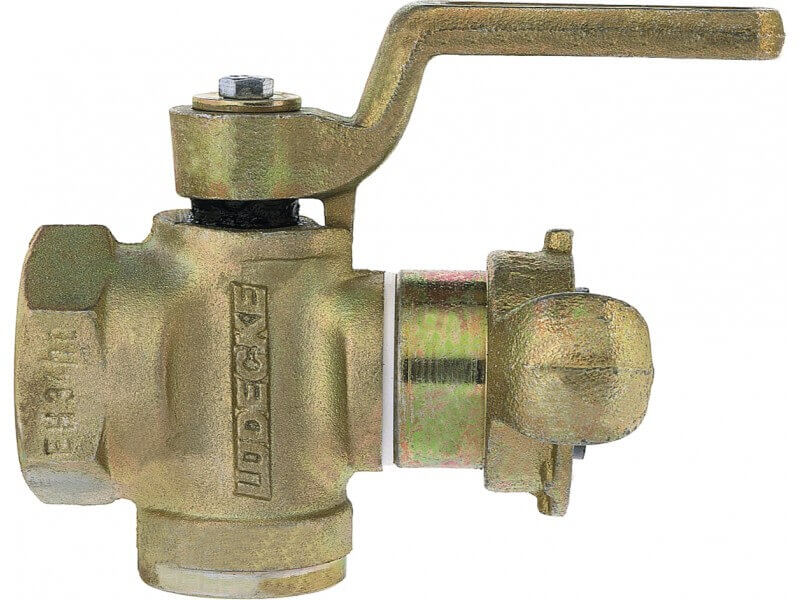

Zawór Kurkowy - do Powietrza ze Złączem Kłowym - DIN 3486 Typ EH - LUEDECKE

Zawór z odpowietrzeniem i oporem dźwigni. Zawór kurkowy o solidnej konstrukcji, z żeliwa ciągliwego, ocynkowanego, z pasywacją w kolorze żółtym (wolnej od chromu VI). Zawór samo-uszczelniający się pod wpływem działania ciśnienia. Zawory z gwintem lub ze złączami kłowymi (42mm) z uszczelkami gumowymi lub mosiężnymi. Zawór przeznaczony do obsługi urządzeń zasilanych pneumatycznie i instalacji transportujących sprężone powietrze. Czytaj więcej!
Poprzedni Następny Wróć do kategorii
- Ciśnienie robocze [bar]: 10
- Temperatura pracy [°C]: od -15 do +80
- Materiał: żeliwo ciągliwe, ocynkowane, pasywowane na żółto (bez chromu VI)
- Medium: sprężone powietrze
- Rozstaw kłów [mm]: 42
- Uszczelnienie: Perbunan ( NBR ), mosiądz
- Gwint: ISO 228 G (lub BSPP) – gwint rurowy Whitwortha, walcowy
wejście | wyjście | DN |
h |
l | SW | uwagi |
waga [g] |
nr artykułu |
G 1/2“ W |
G 3/4“ Z | 15 | 100 | 77 | 41 | - | 660 | EH 12 |
G 3/4 W | G 3/4“ Z | 17 | 100 | 70 | 41 | - | 610 | EH 34 |
G 1“ W | G 3/4“ Z | 17 | 100 | 70 | 41 | - | 565 | EH 10 |
G 1/2“ W | KIGO 34 | 15 | 100 | 112 | 41 | NBR | 819 | EHG 12 |
G 3/4“ W | KIGO 34 | 17 | 100 | 100 | 41 | NBR | 761 | EHG 34 |
G 1“ W | KIGO 34 | 17 | 100 | 100 | 41 | NBR | 726 | EHG 10 |
G 1/2“ W | KIM 34 | 15 | 100 | 122 | 41 | Mosiądz | 859 | EHM 12 |
G 3/4“ W | KIM 34 | 17 | 100 | 115 | 41 | Mosiądz | 808 | EHM 34 |
G 1“ W | KIM 34 | 17 | 100 | 115 | 41 | Mosiądz | 759 | EHM 10 |
G 3/4“ W | KIG-34DR | 17 | 100 | 130 | 41 | NBR | 943 | EHG 34 DR |
- uwagi - informacja o rodzaju uszczelki.
- W - gwint wewnętrzny
- Z - gwint zewnętrzny
- DR - obrotowe złącze
Właściwości użytych materiałów i zastosowanie.
Zawór kurkowy wykonany z żeliwa ciągliwego, ocynkowanego, z elementami z mosiądzu, z uszczelnieniem z Perbunanu (NBR) lub Mosiądzu.
Ogólne właściwości materiałów:
Żeliwo, to stop żelaza i węgla, zwykle łączonego z innymi metalami w celu zapewnienia maksymalnej wytrzymałości i trwałości. Złączki do węży wykonane z tego materiału idealnie nadają się do zastosowań w ekstremalnych temperaturach lub tam, gdzie istnieje możliwość występowania sił zewnętrznych działających na złączkę. Ze względu na wysoką wytrzymałość i odporność na wysokie wartości ciśnienia, a także stosunkowo niski koszt stali węglowej, takie złączki są powszechnie stosowane w przemysłowych, budowlanych i rolniczych maszynach. Producent wykonuje złącza dedykowane do zastosowania przy wiertnicach, dzięki odlewaniu ze stopu żeliwa ciągliwego o podwyższonej wytrzymałości.
Cynkowanie powierzchni zabezpiecza stopy żelaza przed korozją poprzez nałożenie warstwy cynku. Antykorozyjne właściwości powłok cynkowych polegają na tym, że cynk może tworzyć niezwykle odporne i bardzo trudno rozpuszczalne powłoki kryjące. Tworzą się one podczas kontaktu z powietrzem i wodą, składają się głównie z zasadowego węglanu cynku i to one są odpowiedzialne za właściwą ochronę przed korozją. Wprawdzie z biegiem lat są one w niewielkich ilościach znoszone przez wiatr i wpływy atmosferyczne, jednak z uwagi na znajdujący się pod nimi cynk, powstają na nowo. Jakość uzyskiwanych powłok cynkowych (połysk, gładkość, grubość, przyczepność, itp.) jest na nich różna i zależy od składu chemicznego, w szczególności od zawartości węgla, fosforu i krzemu.
NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.
Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów, złączy i armatury do węży przesyłowych.
Zastosowanie
Zawory kurkowe LUDECKE przeznaczone są do zastosowania przy sterowaniu instalacjami zasilanych sprężonym powietrzem oraz do obsługi budowlanych i górniczych narzędzi pneumatycznych. Przykładami obsługiwanych urządzeń są młoty pneumatyczne, wiertarki i wiertnice, ubijaki, zagęszczarki czy też zasilające te narzędzia sprężarki. Ich zaletą, jest użyty materiał, który dzięki oryginalnej i opatentowanej technologii wytwarzania, charakteryzuje się większą wytrzymałością na rozciąganie, zginanie i naprężenia produktu, w stosunku do wytwarzanych na Dalekim Wschodzie. Dzięki temu, produkty te charakteryzują się dużo większą żywotnością, co przekłada się na dużo mniejsze ryzyko uszkodzenia drogich urządzeń specjalistycznych, czy też narażenie zdrowia operatorów. Żółta pasywacja chromem, pozbawiona jest szkodliwego dla środowiska i zdrowia chromu sześciowartościowego.
Zawór posiada odpowietrzenie i opór dźwigni. Zawór samo-uszczelniający się, gdy pod wpływem działania ciśnienia, stożkowy czop (dławik) jest dociskany do korpusu zaworu co powoduje jego uszczelnienie. Zawory posiadają przyłącza gwintowane lub wyposażone w złącze kłowe z uszczelkami gumowymi i mosiężnymi. Podczas wyłączania ciśnienie jest zmniejszane przez wentylację strony wyjściowej, co pozwala to na bezpieczne odłączenie przewodów.
Informacje dodatkowe pomocne przy wyborze tego produktu:
