Zawór Kulowy - ze Stali Nierdzewnej - KARASTO

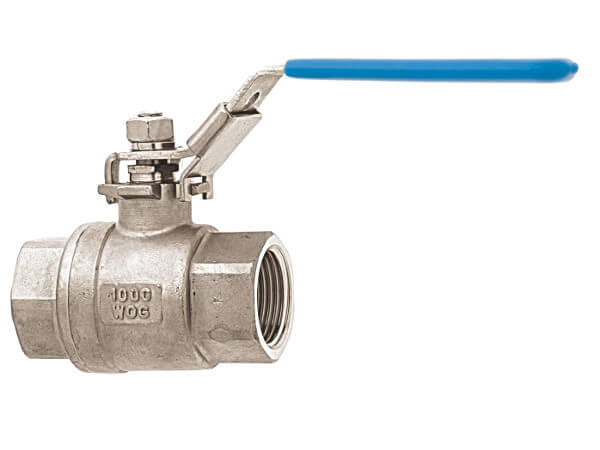

Zawór kulowy ze stali szlachetnej, z gwintami wewnętrznymi. Zastosowanie przy przesyle agresywnych chemicznie mediów ciekłych i gazowych głównie w przemyśle chemicznym, spożywczym, kosmetycznym czy petrochemicznym, czy też do ciężkich zastosowań przemysłowych. Pełny przepływ, ciśnienie pracy zależne od temperatury i rodzaju medium, maksymalnie 70 bar. Czytaj więcej!


Poprzedni Następny Wróć do kategorii
Zobacz PEŁNĄ ofertę GEKA na dedykowanej stronie KLIKNIJ I SPRAWDŹ

  • Materiał: Korpus, kula: stal nierdzewna 1.4408. Wrzeciono: stal nierdzewna 1.4401. Dźwignia: stal nierdzewna 1.4301, pokryta niebieską emalią.
  • Uszczelnienie: Kula z pierścieniami z PTFE, wrzeciono z dwoma pierścieniami z PTFE.
  • Ciśnienie robocze: Przy temperaturze 90°C - 70 bar, 150°C - 40 bar, 200°C - 15 bar.

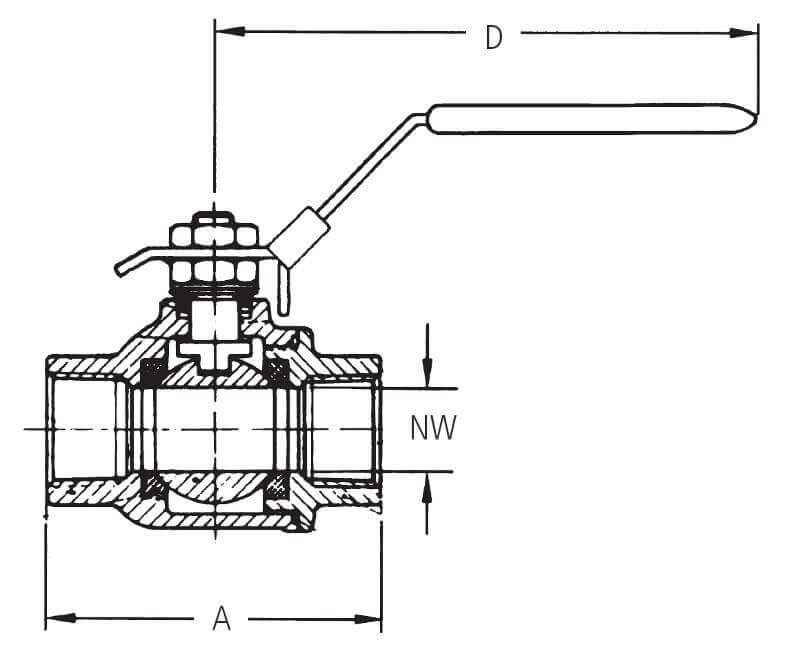

gwint wewn.

NW [mm]

A [mm]

D [mm]

nr id

nr artykułu

1/4" 11 53 103 36142CS 65.3020
3/8“ 13 51 103 36002CS 65.3021
1/2“ 15 60 103 36012CS 65.3022
3/4“ 20 71 126 36032CS 65.3023
1" 25 84 144 36042CS 65.3024
1 1/4" 32 99 144 36062CS 65.3025
1 1/2" 56 105 194 36072CS 65.3026
2" 70 120 197 36092CS 65.3027

Właściwości użytych materiałów i zastosowanie.

Zawór kulowy z gwintami wewnętrznymi z pełnym przepływem, ze stali szlachetnej i uszczelnieniem z PTFE.

Ogólne właściwości materiałów:

Stal nierdzewna (stal szlachetna) to grupa stopów żelaza o specjalnych właściwościach fizykochemicznych, w tym przede wszystkim stopy odporne na korozję ze strony takich czynników jak powietrze atmosferyczne, rozcieńczone kwasy czy roztwory alkaliczne. Stal nierdzewna zawiera żelazo, chrom, mangan, krzem i węgiel, a w wielu przypadkach znaczne ilości niklu i molibdenu. Właściwość nierdzewności uzyskuje się przez stosowanie odpowiednich dodatków stopowych, ilość i rodzaj tych dodatków jest określona przepisami i normami. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN. Pierwiastki te reagują z tlenem z wody i powietrza, tworząc bardzo cienką, stabilną powłokę składającą się z takich produktów korozji jak tlenki metali i wodorotlenki. W tworzeniu tej powłoki produktów korozji dominującą rolę odgrywa chrom, reagując z tlenem. Wyższa zawartość chromu w stali daje lepszą odporność na korozję. Odbywa się to skokowo, gdyż odporność na korozję całości stopu zaczyna się od wartości co najmniej 13 % tego metalu. Odporność ta ulega dalszemu podwyższeniu po dodaniu molibdenu. Dodatek niklu ma na celu uzyskanie struktury austenitycznej stali, co ułatwia jej obróbkę plastyczną na zimno i spawanie. Nikiel podwyższa odporność stopu na korozję w warunkach kontaktu z kwasami solnym i siarkowym czy wodą morską.

Politetrafluoroetylen czyli PTFE to polimer fluorowy, który otrzymuje się poprzez polimeryzację tetrafluoroetylenu. Materiał powszechnie znany pod nazwą handlową teflon, ale również polyflon czy tarflen. Jest termoplastem o wysokiej sprawności i właściwościach semikrystalicznych. Materiał ten uważa się za jeden z najbardziej stabilnych termicznie, wyróżnia się bardzo dużą odpornością na działanie niemal każdego znanego pierwiastka, związku chemicznego czy rozpuszczalnika. Stosowany jest między innymi do wyrobu aparatury chemicznej, do budowy maszyn, w kriotechnice, technice filtracyjnej, medycznej czy w przemyśle spożywczym.

Normy

Produkt zgodny z rozporządzeniem Parlamentu i Rady Unii Europejskiej (UE) 2019/1021, które dotyczy trwałych zanieczyszczeń organicznych, mogących na trwałe przenikać do środowiska, czy organizmów żywych. Zgodnie z tym rozporządzeniem, oraz zgodnie z rozporządzeniem (WE) nr 1907/2006 (znanym jako REACH) wyroby proponowane przez producenta, spełniają normy ilościowe zawartych substancji. Pełna treść rozporządzenia w języku polskim dostępna tutaj >>>

Zgodnie z art. 33 rozporządzenia (EC) nr 1907/2006, zwanym rozporządzeniem REACH, producent informuje, iż użyty do produkcji złączek mosiądz, może zawierać więcej niż 0,1% masy całkowitej Ołowiu (Pb), który figuruje na tzw. "Liście Kandydatów" substancji wzbudzających szczególnie duże obawy (SVHC). Ołów uważany jest za substancje niebezpieczną i figuruje pod numerem CAS: 7439-92-1. Pełny wykaz substancji znajduje się na stronie Agencji Chemikaliów Parlamentu Europejskiego, dostępnej tutaj >>>

Zastosowanie:

Zawory kulowe to rodzaj zaworów przepustowych, które służą do regulacji przepływu mediów, takich jak ciecze, czy gazy w różnych systemach i instalacjach przesyłowych. Zawory kulowe cechują się prostą konstrukcją, szybkim działaniem oraz wysoką niezawodnością, co sprawia, że są powszechnie stosowane w przemyśle. Zasada działania zaworu kulowego opiera się na obrotowej kuli z otworem, która umieszczona jest we wrzecionie zaworu. Kula ta może obracać się o 90 stopni, co pozwala na otwarcie lub zamknięcie przepływu medium. Gdy otwór w kuli jest zgodny z kierunkiem przepływu medium, zawór jest otwarty, co pozwala na swobodny przepływ. Natomiast gdy kula zostaje obrócona o 90 stopni, otwór staje się prostopadły do kierunku przepływu, blokując go całkowicie. Obrót kuli w zaworze kulowym może być kontrolowany za pomocą dźwigni, pokrętła.

Zawory kulowe są cenione za swoją prostą konstrukcję, łatwość obsługi, szybkie otwieranie i zamykanie, niskie opory przepływu oraz długą żywotność. Dzięki zastosowaniu odpowiednich materiałów, charakteryzują się większą odpornością na wiele substancji chemicznych będących często niezbędnym składnikiem w procesach produkcji w wielu branżach. Znajdują zastosowanie w przemyśle chemicznym, złotniczym, farmaceutycznym, spirytusowym, w przetwórstwie i produkcji metali kolorowych, czy w oczyszczalniach ścieków. Zawory te również są używane zarówno w przemyśle, jak i w przetwórstwie spożywczym do transportu agresywnych środków myjących, czy w rolnictwie do transportu środków ochrony roślin czy nawozów. Ich parametry techniczne pozwalają na użytkowanie w ciężkich warunkach przemysłowych, gdzie mogą być narażone na wysokie temperatury, dla przykładu w hutach, odlewniach, ciepłowniach, kotłowniach czy kopalniach.

Ponieważ zawór działa na zasadzie otwórz / zamknij, nie nadaje się do regulacji siły przepływu strumienia medium, co jednocześnie zapobiega jego „przeciekaniu”, które łatwo przeoczyć. Zawór w momencie gdy stwierdzimy drobne wycieki, jest niesprawny i wymaga wymiany.
