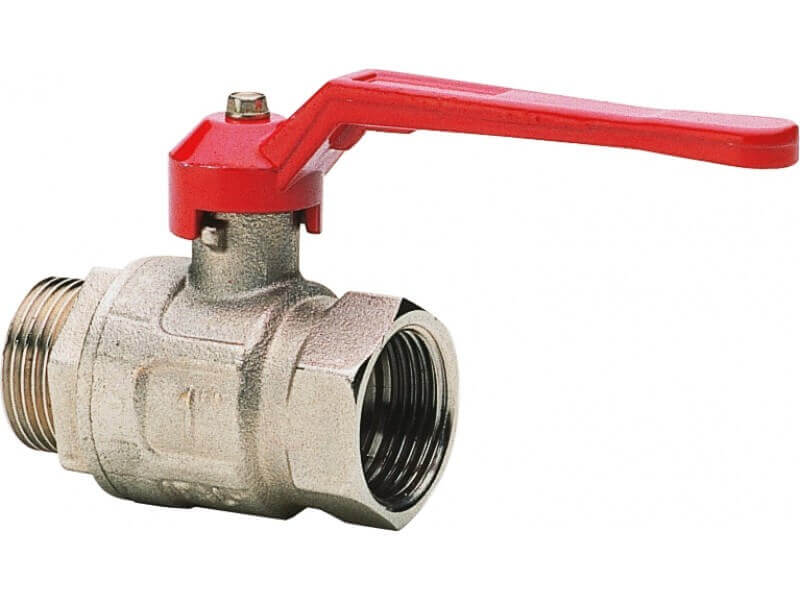

Zawór Kulowy - z Pełnym Przepływem - Typ 9100 - BAGGERMAN


Z jednej strony gwint wewnętrzny, z drugiej gwint zewnętrzny typu BSPP G, DIN EN ISO 228-1. Czytaj więcej!


Poprzedni Następny Wróć do kategorii

Obudowa: mosiądz chromowany
Kula: mosiądz chromowany twardy
Uszczelnienie kuli: PTFE
Rączka: stal pomalowana na czerwono
Zakres temperatur: od -15°C do +150°C (uzależniony od ciśnienia roboczego)
gwint przelot [mm] L1 [mm] PN/bar waga [kg] nr artykułu
G 1/4" 10 54 50 0,134 5245 006910
G 3/8" 10 54 50 0,139 5245 010910
G 1/2" 15 58,5 50 0,196 5245 013910
G 3/4" 20 66,5 40 0,318 5245 019910
G 1" 25 76,5 40 0,464 5245 025910
G 1.1/4" 32 91,5 30 0,760 5245 032910
G 1.1/2" 40 105 30 1,110 5245 038910
G 2" 50 122 25 1,700 5245 050910
  • gwint - identyczny z obu stron.
  • L1  - długość instalacyjna [mm]

Właściwości użytych materiałów i zastosowanie.

Zawór kulowy z pełnym przepływem, typ 9100, w którym korpus wykonany jest z mosiądzu chromowanego, natomiast uszczelka z PTFE.

Ogólne właściwości materiałów:

Mosiądz chromowany stosuje się dla zachowania fizycznych właściwości którymi charakteryzuje się mosiądz, ale potrzebna jest odporność powierzchni wyrobu na śniedzenie, czyli zjawisko korozji metalu, oraz zabezpiecza przed zjawiskiem odcynkowania, które polega na wypłukiwaniu ze struktury stopu atomów cynku. Dochodzi do tego zjawiska w środowisku zawierającym chlor, który rozpuszcza cynk i doprowadza do zgąbczenia materiału. Taki materiał traci wówczas wytrzymałość, co może skutkować w przypadku przewodów przesyłowych, uszkodzeniem mienia, zdrowia a nawet życia operatorów. Na odcynkowanie mosiądzu wpływ ma również praca przy wysokich temperaturach, oraz w kwaśnym środowisku (substancje o niskim pH). Nałożona na mosiądz warstwa ochronna z czasem ulega mechanicznemu ścieraniu. Zwykle ten proces jest bardzo powolny i może trwać kilka lat.

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Najczęściej stosowany do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, zwłaszcza związanych z utrzymaniem czystości. Mosiądz może być również wykorzystywany w instalacjach do przesyłu nieagresywnych mediów gazowych. Materiał ten jest odporny na warunki atmosferyczne i promieniowanie UV, jednak nie zaleca się narażenia go na szybkie ścieranie mechaniczne.

Politetrafluoroetylen czyli PTFE to polimer fluorowy, który otrzymuje się poprzez polimeryzację tetrafluoroetylenu. Materiał powszechnie znany pod nazwą handlową teflon, ale również polyflon czy tarflen. Jest termoplastem o wysokiej sprawności i właściwościach semikrystalicznych. Materiał ten uważa się za jeden z najbardziej stabilnych termicznie, wyróżnia się bardzo dużą odpornością na działanie niemal każdego znanego pierwiastka, związku chemicznego czy rozpuszczalnika. Stosowany jest między innymi do wyrobu aparatury chemicznej, do budowy maszyn, w kriotechnice, technice filtracyjnej, medycznej czy w przemyśle spożywczym.

Zastosowanie:

Zawór kulowy to taki, w którym elementem roboczym jest kula lub jej wycinek. Jego działanie opiera się na otwieraniu i zamykaniu przepływu przez otwór wycięty na powierzchni kuli. Otwieranie i zamykanie ma miejsce w momencie obrotu sfery, która zakrywa lub odkrywa gniazdo blokując lub otwierając przepływ.

Zawory te ze względu na możliwość szybkiej obsługi, gdyż zamknięcie i otwarcie wymaga tylko 90 stopni, znajdują zastosowanie wszędzie tam gdzie istnieje potrzeba szybkiego odcięcia przepływu, zwłaszcza w budownictwie, w przemyśle rafineryjnym, spożywczym, chemicznym czy nawet farmaceutycznym. Zawór działa na zasadzie otwórz / zamknij, przez co nie nadaje się do regulacji strumienia medium, co jednocześnie zapobiega jego „przeciekaniu”, które łatwo przeoczyć. Zawór w momencie gdy stwierdzimy drobne wycieki, jest niesprawny i wymaga wymiany.

Zawór nie nadaje się do przesyłu pary wodnej.
