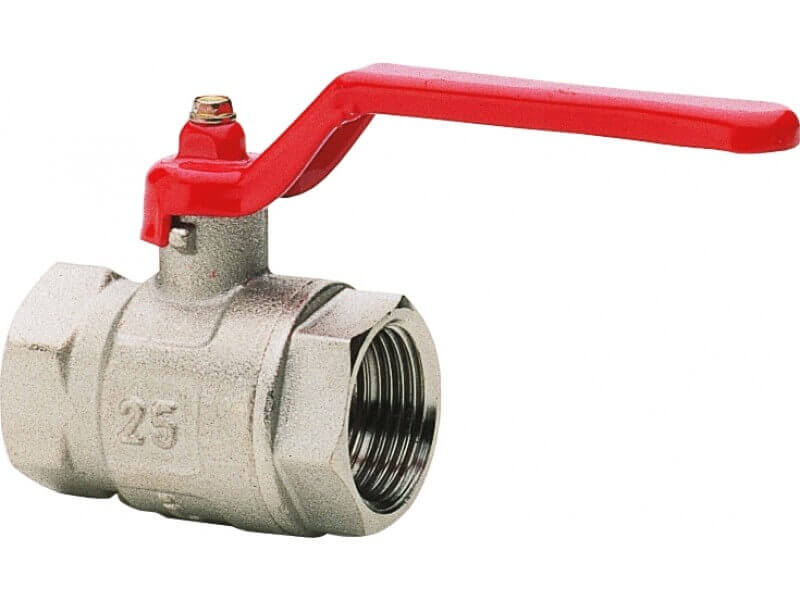

Zawór Kulowy - z Pełnym Przepływem - Typ 9000 - BAGGERMAN


Obustronny gwint wewnętrzny. Obudowa: mosiądz chromowany. Kula: mosiądz chromowany twardy. Uszczelnienie kuli: Teflon. Rączka: stal pomalowana na czerwono. Zakres temperatur: od -15°C do +150°C (uzależniony od ciśnienia roboczego). Czytaj więcej!


Poprzedni Następny Wróć do kategorii

  • Obudowa: mosiądz chromowany
  • Kula: mosiądz chromowany twardy
  • Uszczelnienie kuli: Teflon
  • Rączka: stal pomalowana na czerwono
  • Zakres temperatur: od -15°C do +150°C (uzależniony od ciśnienia roboczego)
gwint przelot [mm] L1 [mm] PN/bar waga [kg] nr artykułu
G 1/4" 10 44,4 50 0,118 5240 006900
G 3/8" 10 44,4 50 0,126 5240 010900
G 1/2" 15 50,5 50 0,179 5240 013900
G 3/4" 20 57,5 40 0,297 5240 019900
G 1" 25 70 40 0,425 5240 025900
G 1 1/4" 32 80,5 30 0,678 5240 032900
G 1 1/2" 40 94 30 1,036 5240 038900
G 2" 50 112,5 25 1,616 5240 050900
G 2 1/2" 65 134,5 18 3,430 5240 063900
G 3" 80 157 16 5,271 5240 075900
G 4" 100 190 14 8,818 5240 100900
  • gwint - identyczny z obu stron.
  • L1 - długość instalacyjna [mm].

Właściwości użytych materiałów i zastosowanie.

Zawór kulowy z pełnym przepływem, typ 9000, w którym korpus wykonany jest z mosiądzu chromowanego, natomiast uszczelka z PTFE.

Ogólne właściwości materiałów:

Mosiądz chromowany stosuje się dla zachowania fizycznych właściwości którymi charakteryzuje się mosiądz, ale potrzebna jest odporność powierzchni wyrobu na śniedzenie, czyli zjawisko korozji metalu, oraz zabezpiecza przed zjawiskiem odcynkowania, które polega na wypłukiwaniu ze struktury stopu atomów cynku. Dochodzi do tego zjawiska w środowisku zawierającym chlor, który rozpuszcza cynk i doprowadza do zgąbczenia materiału. Taki materiał traci wówczas wytrzymałość, co może skutkować w przypadku przewodów przesyłowych, uszkodzeniem mienia, zdrowia a nawet życia operatorów. Na odcynkowanie mosiądzu wpływ ma również praca przy wysokich temperaturach, oraz w kwaśnym środowisku (substancje o niskim pH). Nałożona na mosiądz warstwa ochronna z czasem ulega mechanicznemu ścieraniu. Zwykle ten proces jest bardzo powolny i może trwać kilka lat.

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Najczęściej stosowany do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, zwłaszcza związanych z utrzymaniem czystości. Mosiądz może być również wykorzystywany w instalacjach do przesyłu nieagresywnych mediów gazowych. Materiał ten jest odporny na warunki atmosferyczne i promieniowanie UV, jednak nie zaleca się narażenia go na szybkie ścieranie mechaniczne.

Politetrafluoroetylen czyli PTFE to polimer fluorowy, który otrzymuje się poprzez polimeryzację tetrafluoroetylenu. Materiał powszechnie znany pod nazwą handlową teflon, ale również polyflon czy tarflen. Jest termoplastem o wysokiej sprawności i właściwościach semikrystalicznych. Materiał ten uważa się za jeden z najbardziej stabilnych termicznie, wyróżnia się bardzo dużą odpornością na działanie niemal każdego znanego pierwiastka, związku chemicznego czy rozpuszczalnika. Stosowany jest między innymi do wyrobu aparatury chemicznej, do budowy maszyn, w kriotechnice, technice filtracyjnej, medycznej czy w przemyśle spożywczym.

Zastosowanie:

Zawór kulowy to taki, w którym elementem roboczym jest kula lub jej wycinek. Jego działanie opiera się na otwieraniu i zamykaniu przepływu przez otwór wycięty na powierzchni kuli. Otwieranie i zamykanie ma miejsce w momencie obrotu sfery, która zakrywa lub odkrywa gniazdo blokując lub otwierając przepływ.

Zawory te ze względu na możliwość szybkiej obsługi, gdyż zamknięcie i otwarcie wymaga tylko 90 stopni, znajdują zastosowanie wszędzie tam gdzie istnieje potrzeba szybkiego odcięcia przepływu, zwłaszcza w budownictwie, w przemyśle rafineryjnym, spożywczym, chemicznym czy nawet farmaceutycznym. Zawór działa na zasadzie otwórz / zamknij, przez co nie nadaje się do regulacji strumienia medium, co jednocześnie zapobiega jego „przeciekaniu”, które łatwo przeoczyć. Zawór w momencie gdy stwierdzimy drobne wycieki, jest niesprawny i wymaga wymiany.

Zawór nie nadaje się do przesyłu pary wodnej.
