Zawór Kulowy w Wersji Lekkiej - z Pełnym Przelotem - Typ K K - LUDECKE

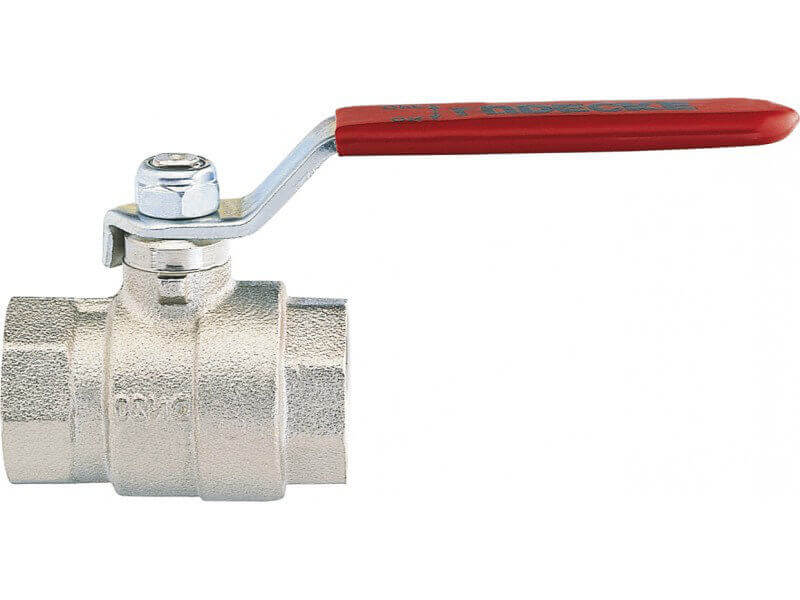

Zawór kulowy w wersji lekkiej z pełnym przelotem o zmniejszonych wymiarach. typ K K, LUDECKE
Poprzedni Następny Wróć do kategorii
Zobacz PEŁNĄ ofertę LUDECKE na dedykowanej stronie
KLIKNIJ I SPRAWDŹ
- Max. ciśnienie robocze [bar]: na wykresie
- Temperatura pracy [°C]: od -20 do +120
- Materiał korpusu: mosiądz MS 58 niklowany
- Materiał kuli: mosiądz chromowany
- Materiał trzpieni i nakrętek: mosiądz
- Materiał dźwigni: stal cynkowana powleczona czerwonym PVC
- Uszczelnienie kuli: policzterofluoroetylen (PTFE)
- Uszczelnienie trzpienia: pierścień samo uszczelniający o-ring Viton
- Medium: powietrze, woda i inne
- Klej: Loctite AVX 586
- Gwint:ISO 228 G (lub BSPP) – gwint rurowy Whitwortha, walcowy 2 x wewnętrzny

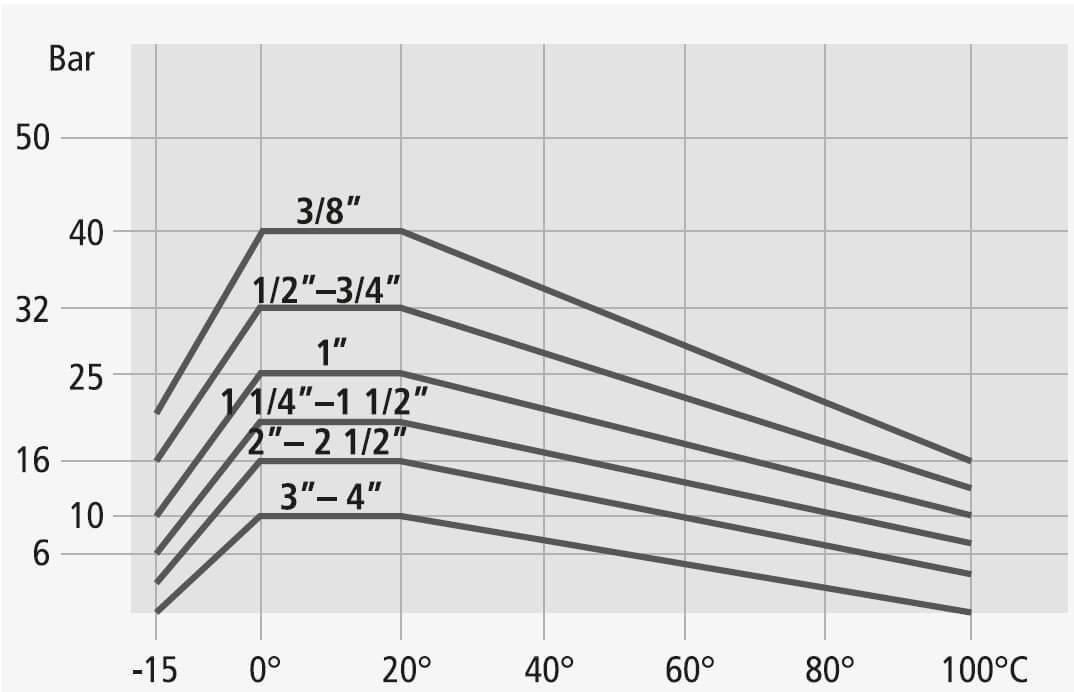

- Zdjęcie nr 2 - Wykres ciśnienia i temperatury - W przypadku każdego zaworu kulowego ciśnienie nominalne PN zależy od wymiarów typu zaworu i temperatury względnie współzależność ta przebiega odwrotnie

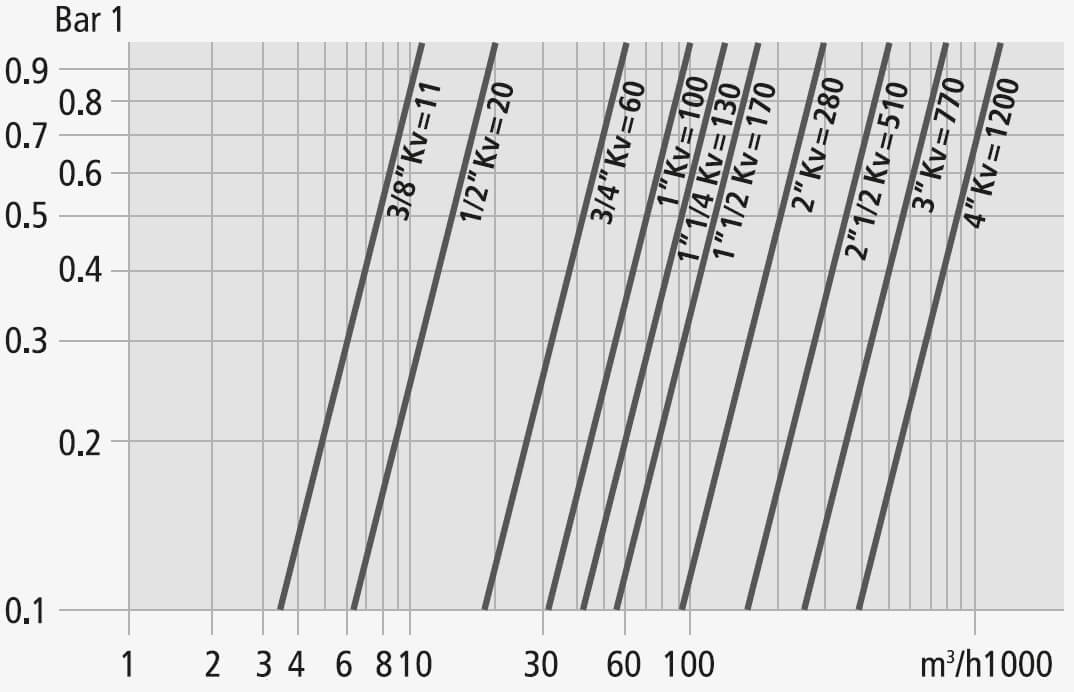

- Zdjęcie nr 3 - Wykres przepływu i spadku ciśnienia - Współczynnik Kv jest ilością przepływu wyrażoną w m3 / godz przy spadku ciśnienia wynoszącym 1 bar, sprawdzoną wodą o temperaturze 15°C.
gwint | DN |
L |
H [mm] |
L1 [mm] |
D [mm] |
waga [g] |
nr artykułu |
G 1/4“ | 8 | 37 | 41 | 85 | 23 | 114 | K 14 K |
G 3/8“ | 10 | 42 | 37 | 85 | 24 | 132 | K 38 K |
G 1/2“ | 15 | 50 | 40 | 85 | 30 | 180 | K 12 K |
G 3/4“ |
20 | 58 | 48 | 105 | 38 | 306 | K 34 K |
G 1“ | 25 | 68 | 52 | 105 | 46 | 470 | K 10 K |
G 1 1/4“ | 32 | 80 | 63 | 130 | 58 | 813 | K 54 K |
G 1 1/2“ | 40 | 93 | 69 | 130 | 70 | 1262 | K 15 K |
G 2“ | 50 | 110 | 83 | 165 | 86 | 2100 | K 20 K |
G 2 1/2“ | 65 | 133 | 116 | 260 | 111 | 3799 | K 25 K |
G 3“ | 80 | 156 | 127 | 260 | 135 | 5625 | K 30 K |
- L - całkowita długość bez dźwigni
- D - średnica korpusu.
- L1 [mm] - długość dźwigni.
- H - całkowita wysokość
Informacje dodatkowe pomocne przy wyborze tego produktu:
