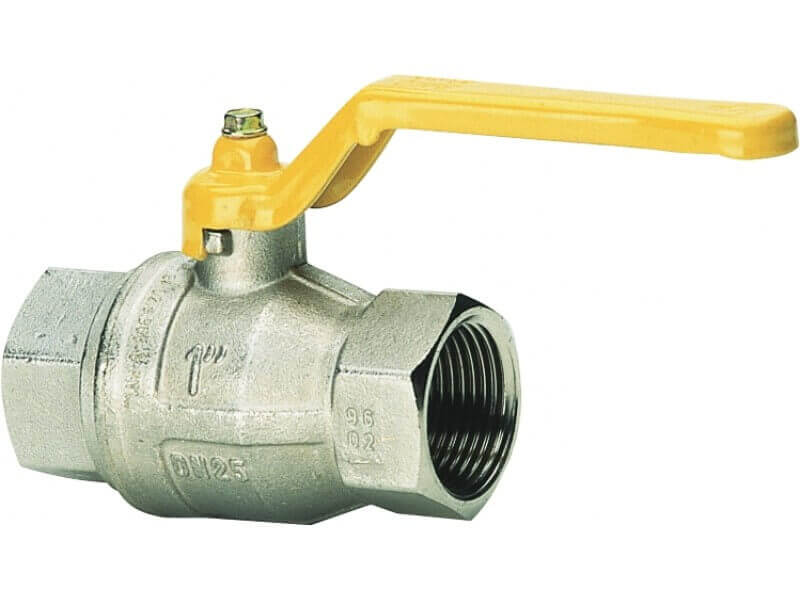

Zawór Kulowy do Gazu - DVGW wg DIN 3537 - BAGGERMAN
Do gazowych armatur zamykających do PN 4. Dopuszczony do wszystkich gazów, które są używane w gospodarstwach domowych, do nominalnego stopnia ciśnienia PN 1. Z obustronnym gwintem wewnętrznym wg DIN 2999. Dopuszczenie DVGW: 94/122/85/668. Czytaj więcej!
Poprzedni Następny Wróć do kategorii
Obudowa: | mosiądz chromowany |
Normy | DVGW NG-4312BN7046, EN 331 |
Gwint | DIN 2999, ISO-7, BSPT (R) |
Kula: | mosiądz chromowany twardy |
Uszczelnienie: | PTFE |
Rączka: | stal malowana na żółto |
Zakres temperatur: | od -20°C do +60°C |
Nadruk: 070 - DIN DVGW Dopuszczenie nr - G PN 1
gwint | przelot |
długość całkowita [mm] |
PN/bar |
waga [kg] |
nr artykułu |
R 1/4" | 10 | 49,5 | 5 | 0,134 | 5270 006001 |
R 3/8" | 10 | 52,4 | 5 | 0,140 | 5270 010002 |
R 1/2" | 15 | 75 | 5 | 0,271 | 5270 013003 |
R 3/4" | 20 | 80 | 5 | 0,452 | 5270 019004 |
R 1" | 25 | 90 | 5 | 0,626 | 5270 025005 |
- długość całkowita, jest do długość instalacyjna - długość korpusu
Właściwości użytych materiałów i zastosowanie.
Zawór kulowy DVGW do gazu, w którym korpus wykonany jest z mosiądzu chromowanego, natomiast uszczelka z PTFE.
Ogólne właściwości materiałów:
Mosiądz chromowany stosuje się dla zachowania fizycznych właściwości którymi charakteryzuje się mosiądz, ale potrzebna jest odporność powierzchni wyrobu na śniedzenie, czyli zjawisko korozji metalu, oraz zabezpiecza przed zjawiskiem odcynkowania, które polega na wypłukiwaniu ze struktury stopu atomów cynku. Dochodzi do tego zjawiska w środowisku zawierającym chlor, który rozpuszcza cynk i doprowadza do zgąbczenia materiału. Taki materiał traci wówczas wytrzymałość, co może skutkować w przypadku przewodów przesyłowych, uszkodzeniem mienia, zdrowia a nawet życia operatorów. Na odcynkowanie mosiądzu wpływ ma również praca przy wysokich temperaturach, oraz w kwaśnym środowisku (substancje o niskim pH). Nałożona na mosiądz warstwa ochronna z czasem ulega mechanicznemu ścieraniu. Zwykle ten proces jest bardzo powolny i może trwać kilka lat.
Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Najczęściej stosowany do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, zwłaszcza związanych z utrzymaniem czystości. Mosiądz może być również wykorzystywany w instalacjach do przesyłu nieagresywnych mediów gazowych. Materiał ten jest odporny na warunki atmosferyczne i promieniowanie UV, jednak nie zaleca się narażenia go na szybkie ścieranie mechaniczne.
Politetrafluoroetylen czyli PTFE to polimer fluorowy, który otrzymuje się poprzez polimeryzację tetrafluoroetylenu. Materiał powszechnie znany pod nazwą handlową teflon, ale również polyflon czy tarflen. Jest termoplastem o wysokiej sprawności i właściwościach semikrystalicznych. Materiał ten uważa się za jeden z najbardziej stabilnych termicznie, wyróżnia się bardzo dużą odpornością na działanie niemal każdego znanego pierwiastka, związku chemicznego czy rozpuszczalnika. Stosowany jest między innymi do wyrobu aparatury chemicznej, do budowy maszyn, w kriotechnice, technice filtracyjnej, medycznej czy w przemyśle spożywczym.
Zastosowanie:
Zawór kulowy to taki, w którym elementem roboczym jest kula lub jej wycinek. Jego działanie opiera się na otwieraniu i zamykaniu przepływu przez otwór wycięty na powierzchni kuli. Otwieranie i zamykanie ma miejsce w momencie obrotu sfery, która zakrywa lub odkrywa gniazdo blokując lub otwierając przepływ.
Zawory te ze względu na możliwość szybkiej obsługi, gdyż zamknięcie i otwarcie wymaga tylko 90 stopni, znajdują zastosowanie wszędzie tam gdzie istnieje potrzeba szybkiego odcięcia przepływu, zwłaszcza w budownictwie, w przemyśle rafineryjnym, spożywczym, chemicznym czy nawet farmaceutycznym. Zawór działa na zasadzie otwórz / zamknij, przez co nie nadaje się do regulacji strumienia medium, co jednocześnie zapobiega jego „przeciekaniu”, które łatwo przeoczyć. Zawór w momencie gdy stwierdzimy drobne wycieki, jest niesprawny i wymaga wymiany.
Informacje dodatkowe pomocne przy wyborze tego produktu:
