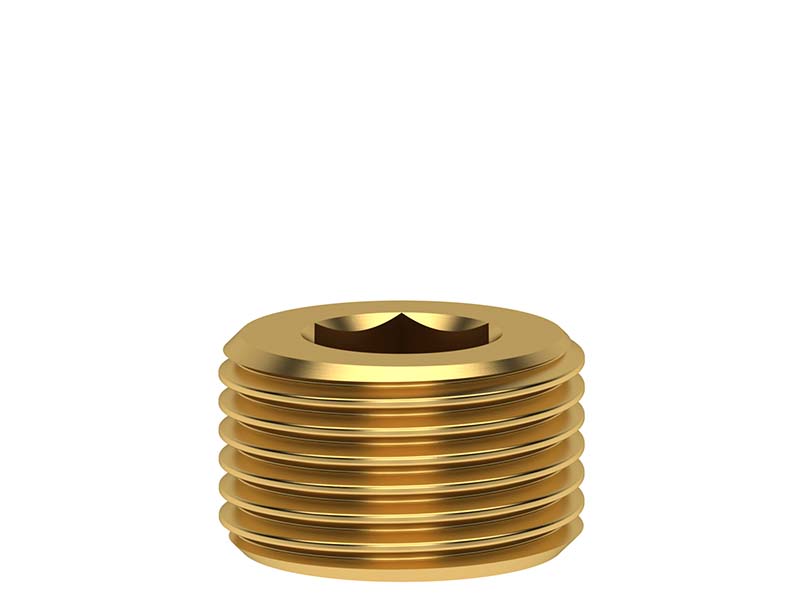

Zaślepka z Gwintem Zewnętrznym Walcowym i Gniazdem do Klucza Trzpieniowego Sześciokątnego - Typ VS ZY

Skręcane złącze zaślepiające, korek z zewnętrznym gwintem walcowym pod klucz trzpieniowy (imbus) wg DIN 906. Przeznaczony do stosowania w układach regulacji temperatury, za pomocą gorącej i zimnej wody oraz oleju. Stosowane do modyfikacji instalacji regulacji temperatury w przemyśle produkcji wyrobów z tworzyw sztucznych. Czytaj więcej!
Poprzedni Następny Wróć do kategorii
- Ciśnienie robocze [bar]: 15 ( podciśnienie ).
- Temperatura pracy [°C]: od -20 do +200.
- Materiał: mosiądz MS 58 / mosiądz 2.0401.
- Medium: powietrze, woda, olej i inne.
- Gwint: ISO 228 / DIN 13.
gwint zewn. |
SW |
l [mm] |
waga [g] |
nr artykułu |
M 8x0,75 | 4 | 8 | 3 | VS 875 ZY |
M 10x1 | 5 | 8 | 3,5 | VS 101 ZY |
M 12x1,5 | 6 | 8 | 6 | VS 1215 ZY |
M 14x1,5 | 7 | 10 | 11 | VS 1415 ZY |
R 1/8'' | 5 | 8 | 7,5 | VS 18 ZY* |
R 1/4'' | 7 | 10 | 11 | VS 14 ZY* |
R 3/8'' | 8 | 10 | 13 | VS 38 ZY* |
R 1/2'' | 10 | 10 | 18 | VS 12 ZY* |
- * Niklowane.
Właściwości użytych materiałów i zastosowanie.
Skręcane złącze zaślepiające z gwintem zewnętrznym, wykonane z mosiądzu (MS 58).
Ogólne właściwości materiałów:
Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.
Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.
Zastosowanie
Elementy armatury szybkozłączek do układów i instalacji regulacji temperatury przy produkcji tworzyw sztucznych, służą przede wszystkim do zwiększania możliwości montażowych istniejących instalacji, różnicowania ich oraz modyfikowania i rozbudowy w zależności od powstających w cyklu produkcyjnych potrzeb. Zaślepki VS ZY posiadają gwint zewnętrzny walcowy oraz sześciokątne gniazdo pod klucz trzpieniowy wg normy DIN 906 (imbusowy), umożliwiający kontrowanie podczas montażu. Korki umożliwiają zamknięcie, lub zaślepienie przewodów i instalacji przesyłowych z przyłączami posiadającymi gwinty wewnętrzne. Zabezpiecza to instalacje regulacji temperatury, formy wtryskowe i inne urządzenia, w których zainstalowano na stałe gwintowane przyłącza (gwint walcowy), przed niekontrolowanym wyciekiem mediów regulujących temperaturę. Elementy te znajdą również zastosowanie w wielu gałęziach przemysłu, warsztatach naprawczych, czy hobbystycznych ze względu na swoją uniwersalność i wytrzymałość.
Elementy armatury do szybkozłączek przeznaczone są do zastosowania w instalacjach regulacji temperatury, które najczęściej są stosowane w przemyśle przetwórczym tworzyw sztucznych. Wysoka jakość wykonania, zapewnia zachowanie precyzyjnego ciśnienia i temperatury, które mogą sięgać do 200°C. Właśnie precyzja zachowania odpowiedniego ciśnienia i temperatury, często decyduje o dużej powtarzalności precyzyjnych kształtów wyrobów z form. Przełoży się to na małą ilość odrzutów materiałowych, co zwiększy atrakcyjność ekonomiczną produkowanych elementów. Inaczej mówiąc dzięki zastosowaniu tych złączy w tym samym czasie, wykonamy większą ilość poprawnie wykonanych elementów z tworzyw sztucznych.
Informacje dodatkowe pomocne przy wyborze tego produktu:
