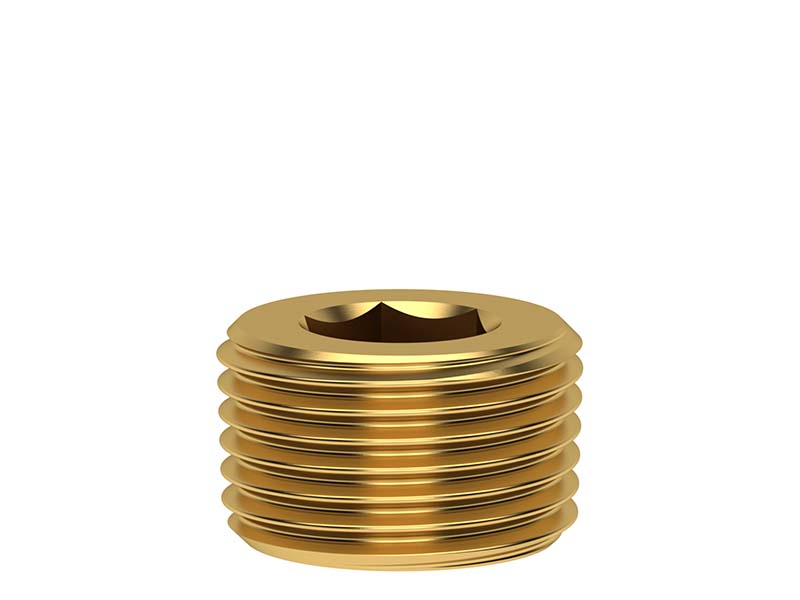

Zaślepka z Gwintem Zewnętrznym Stożkowym i Gniazdem do Klucza Trzpieniowego Sześciokątnego - Typ VS

Skręcane złącze zaślepiające, korek z zewnętrznym gwintem stożkowym pod klucz imbusowy wg DIN 906. Przeznaczony do stosowania w układach regulacji temperatury, za pomocą gorącej i zimnej wody oraz oleju. Stosowane do modyfikacji instalacji regulacji temperatury w przemyśle produkcji wyrobów z tworzyw sztucznych. Czytaj więcej!

Poprzedni Następny Wróć do kategorii

Zobacz PEŁNĄ ofertę LUDECKE na dedykowanej stronie KLIKNIJ I SPRAWDŹ

Ciśnienie robocze [bar]: 15 ( podciśnienie ).
Temperatura pracy [°C]: od -20 do +200.
Materiał: mosiądz MS 58 / mosiądz niklowany
Medium: powietrze, woda, olej i inne.
Gwint: ISO 2999 / DIN 13.

gwint zewn.	SW	l	waga [g]	nr artykułu
M 8x0,75	4	8	3	VS 875
M 10x1	5	8	3,5	VS 101
M 12x1,5	6	8	6	VS 1215
M 14x1,5	7	10	11	VS 1415
R 1/8''	5	8	7,5	VS 18*
R 1/4''	7	10	11	VS 14*
R 3/8''	8	10	13	VS 38*
R 1/2''	10	10	18	VS 12*

* Niklowane.

Właściwości użytych materiałów i zastosowanie.

Skręcane złącze zaślepiające z gwintem zewnętrznym, wykonane z mosiądzu (MS 58).

Ogólne właściwości materiałów:

Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.

Zastosowanie

Elementy armatury szybkozłączek do układów i instalacji regulacji temperatury przy produkcji tworzyw sztucznych, służą przede wszystkim do zwiększania możliwości montażowych istniejących instalacji, różnicowania ich oraz modyfikowania i rozbudowy w zależności od powstających w cyklu produkcyjnych potrzeb. Zaślepki VS posiadają gwint zewnętrzny stożkowy oraz sześciokątne gniazdo pod klucz trzpieniowy wg normy DIN 906 (imbusowy), umożliwiający kontrowanie podczas montażu. Korki umożliwiają zamknięcie, lub zaślepienie przewodów i instalacji przesyłowych z przyłączami posiadającymi gwinty wewnętrzne. Zabezpiecza to instalacje regulacji temperatury, formy wtryskowe i inne urządzenia, w których zainstalowano na stałe gwintowane przyłącza, przed niekontrolowanym wyciekiem mediów regulujących temperaturę. Elementy te znajdą również zastosowanie w wielu gałęziach przemysłu, warsztatach naprawczych, czy hobbystycznych ze względu na swoją uniwersalność i wytrzymałość.

Elementy armatury do szybkozłączek przeznaczone są do zastosowania w instalacjach regulacji temperatury, które najczęściej są stosowane w przemyśle przetwórczym tworzyw sztucznych. Wysoka jakość wykonania, zapewnia zachowanie precyzyjnego ciśnienia i temperatury, które mogą sięgać do 200°C. Właśnie precyzja zachowania odpowiedniego ciśnienia i temperatury, często decyduje o dużej powtarzalności precyzyjnych kształtów wyrobów z form. Przełoży się to na małą ilość odrzutów materiałowych, co zwiększy atrakcyjność ekonomiczną produkowanych elementów. Inaczej mówiąc dzięki zastosowaniu tych złączy w tym samym czasie, wykonamy większą ilość poprawnie wykonanych elementów z tworzyw sztucznych.
