Zaślepka STORZ - Zaślepka z Łańcuchem - z Aluminium

Oryginalne złącze zaślepiające STORZ, korek wykonany z kutego aluminium, przez niemieckiego producenta Feuer-Vogel z uszczelnieniem z NBR. Złącza te są stosowane do przemysłowego tłoczenia płynów i substancji sypkich w przemyśle, rolnictwie, pożarnictwie, asenizacji, ochronie środowiska. Są stosowane do transportu nieczystości bytowych, gnojówki, wody przemysłowej, brudnej wody, nawozów, czy wielu substancji chemicznych. Czytaj więcej!

Poprzedni Następny Wróć do kategorii

Ciśnienie: do 16 bar. (tabela ciśnienia, w opisie kategorii głównej - tutaj)
Uszczelnienie: NBR.

rozmiar	rozstaw zaczepów KA [mm]	uwagi	nr artykułu
25-D	31	DIN 14 310	31-031000-10
32	44	-	31-044000-10
38	51	-	31-051000-10
45	59	-	31-059000-10
52-C	66	DIN 14 311	31-066000-10
65	81	-	31-081000-10
75-B	89	DIN 14 312	31-089000-10
90	105	-	31-105000-10
100	115	-	31-115000-10
110-A	133	DIN 14 314	31-133000-10
125	148	-	31-148000-10
150	160	3 zaczepy	31-160000-10
205	220	max. PN 10 bar - 2 lub 3 zaczepy	31-220000-10
250	278	max. PN 10 bar - 3 zaczepy	31-278000-10

Właściwości użytych materiałów i zastosowanie.

Złącze zaślepiające "Storz" (Strażackie) wykonane z aluminium, z uszczelką z NBR.

Ogólne właściwości materiałów:

Stopy aluminium, poza glinem zawierają cynk, miedź, krzem, mangan i wiele innych metali. Charakteryzują się dużą wytrzymałością i twardością, oraz niską wagą. Dzięki odporności na korozję i małą gęstość, używa się tego materiału do wyrobu złączy niskociśnieniowych wszędzie tam, gdzie istotna jest niska waga produktu, czyli np. w systemach hydraulicznych, w przemyśle samochodowym, lotniczym, w automatyce i cybernetyce. Dzięki zastosowaniu techniki zwanej anodowaniem, zwiększa się odporność stopu na zużycie, czy przetarcie. Stopy te charakteryzują się również dobrą odpornością chemiczną na przesyłane media, dzięki czemu często polecane są w połączeniu z przewodami z tworzyw sztucznych.

Zaleca się stosowanie złączy z aluminium kutego. Złącza strażackie z takiego materiału wykazują większą odporność na uderzenia, a zaczepy są bardziej odporne na zrywanie, pozwalają na mocniejsze zaciśnięcie złącza czego efektem jest pewniejsze połączenie. Większa odporność mechaniczna materiału oznacza dłuższą żywotność przewodu, a co za tym idzie oszczędność ekonomiczną w porównaniu do częstej wymiany złączy o niższej cenie, i niższych parametrach odpornościowych.

NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.

Normy

Produkt zgodny ze standardami dotyczącymi złączy zaślepiających STORZ DIN 14335, pracujących z ciśnieniem 16 bar. Standard ten zastąpił dotychczas stosowane standardy dotyczące złączy w rozmiarach D (DIN 14310), C (14311), B (14312), A (14313) oraz standardy dotyczące złączy do stosowania w pożarnictwie, które obowiązywały od połowy lat osiemdziesiątych. DIN 14335 obowiązujący od sierpnia 2023 roku, określa parametry techniczne, wymiary i materiały złączy normalizując je tak, abyśmy zawsze mieli pewność, że zastosowane złącza będą do siebie pasować.

Zastosowanie

System "Storz" to system złączy, który został wymyślony przez Carla Augusta Guido Storza w 1882 roku i opatentowany w 1893 roku. W Polsce jest on powszechnie znany jako złącza strażackie lub hydrantowe. Charakteryzuje się on unikalną, symetryczną konstrukcją, która eliminuje potrzebę posiadania oddzielnych części męskich i żeńskich. Rozmiar złącza definiuje się głównie przez rozstaw zaczepów, a do ich zamykania stosuje się klucze hakowe dostępne w różnych rozmiarach. Aby połączyć dwa elementy, wystarczy obrót o ćwierć obrotu (90 stopni), co gwarantuje mocne i bezpieczne połączenie.

System zyskał popularność jako doskonała alternatywa dla tradycyjnych połączeń gwintowanych, oferując szybkie i szczelne łączenie, co jest niezwykle przydatne w pożarnictwie oraz różnych dziedzinach przemysłu. Złącza te są przystosowane do pracy zarówno z ciśnieniem, jak i podciśnieniem, do wartości do 16 bar. Umożliwiają one przesyłanie różnorodnych mediów, zarówno płynnych, jak i sypkich, znajdując zastosowanie w cysternach do transportu substancji takich jak ciecze ropopochodne, kwasy, woda, fekalia, chemikalia czy materiały cierne. Są one także używane w rolnictwie, ogrodnictwie, przemyśle chemicznym, spożywczym, farmaceutyce, w stoczniach, w portach, stacjach przeładunkowych, a także w systemach transportu pneumatycznego.

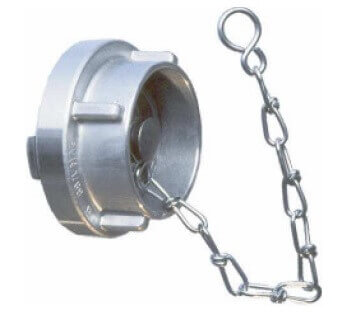

Zaślepka do złączy zaczepowych Storz, z funkcjonalnym łańcuszkiem przeznaczona jest do stosowania do zabezpieczania przewodów i elementów instalacji przesyłowych przed niekontrolowanym wyciekiem medium i zanieczyszczeniem. Łańcuszek pozwala na zabezpieczenie korka przed zagubieniem podczas pracy instalacji.
