Wtyk z Gwintem Zewnętrznym o Długości 60 mm - Rozmiar 9,4mm - DN 6 - Typ ESDM 60-NA - DME 1/4" - LUDECKE

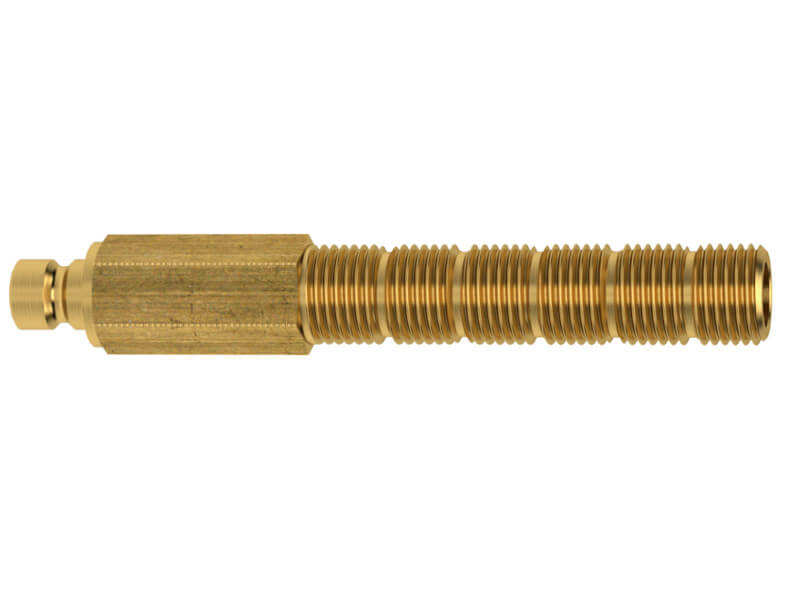

Wtyk szybkozłączki z gwintem zewnętrznym o długości 60 mm, podzielonym na 6 części po 10 mm ( dla łatwego skrócenia ). Przeznaczony do stosowania w układach regulacji temperatury, za pomocą gorącej i zimnej wody oraz oleju. Szybkozłączka kompatybilna z systemem DME 1/4". Stosowane m.in. w przemyśle przy wyrobie elementów z tworzyw sztucznych. Czytaj więcej!
Poprzedni Następny Wróć do kategorii
- Ciśnienie robocze [bar]: 15 ( podciśnienie ).
- Temperatura pracy [°C]: od -20 do +200.
- Materiał: mosiądz MS 58 / mosiądz 2.0401.
- Medium: powietrze, woda, olej i inne.
- Gwint: ISO 228 / DIN 13.

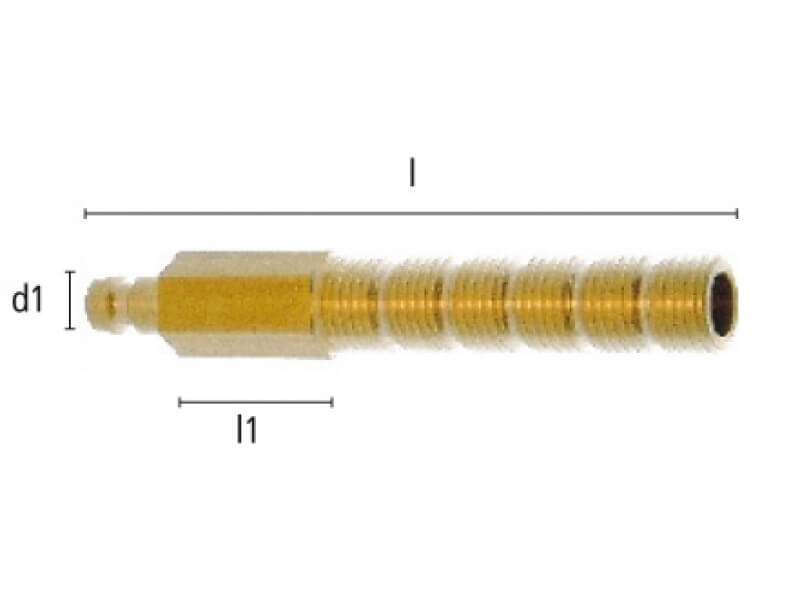

gwint | DN | SW |
L |
długość gwintu |
d1 | przelot |
waga [g] |
nr artykułu |
G 1/8'' | 6 | 11 | 100 | ( 6x10 ) 60 | 9,4 | 6 | 36 | ESDM 18-60 NA |
G 1/4'' | 6 | 14 | 100 | ( 6x10 ) 60 | 9,4 | 6 | 58 | ESDM 14-60 NA |
G 3/8'' | 6 | 17 | 100 | ( 6x10 ) 60 | 9,4 | 6 | 90 | ESDM 38-60 NA |
M 10x1 | 6 | 11 | 100 | ( 6x10 ) 60 | 9,4 | 6 | 36 | ESDM 101-60 NA |
M 14x1,5 | 6 | 14 | 100 | ( 6x10 ) 60 | 9,4 | 6 | 61 | ESDM 1415-60 NA |
- L -długość całkowita.
produkty bez zaworu odcinającego
szybkozłączka, gniazdo (cz. żeńska) →← wtyk (cz. męska) Szybkozłączka z Zaworem Odcinającym ("jednostronnie") |
szybkozłączka, gniazdo (cz. żeńska) →← wtyk (cz. męska) Szybkozłączka z Wolnym Przelotem ("bez zaworów") |
Wszystkie szybkozłączki w grupie "do Form Wtryskowych", które posiadają zawór, posiadają również "Iglicę", zatem można stosować do nich wtyki z zaworem oraz bez zaworu. Informacje na temat 3 typów połączeń ("Z wolnym przelotem, jednostronnie i obustronnie odcinających") dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj. |
Właściwości użytych materiałów i zastosowanie.
Wtyk szybkozłączki z gwintem zewnętrznym z możliwością docinania, wykonany z mosiądzu (MS 58).
Ogólne właściwości materiałów:
Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.
Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.
Zastosowanie
Szybkozłączki z serii ESDM o DN 6 i średnicy wtyku 9,4 mm charakteryzują się bardzo wysokim natężeniem przepływu przy jednoczesnym niskim spadku ciśnienia. Część 60 NA posiada z jednej strony wtyk, a z drugiej gwint zewnętrzny. Długi gwint zewnętrzny z możliwością docinania umożliwia dostosowanie długości gwintu do wymaganych potrzeb montażowych. Wtyki te nie posiadają zaworu, można je łączyć zarówno z gniazdami z zaworem, jak i bez. Przewód wyposażony w ten wtyk przy rozpięciu będzie ciekł.
Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką. Według poniższej instrukcji:
Instrukcja obsługi szybkozłączek | ||
![]() |
![]() |
![]() |
Krok 1. Wpięcie wtyku jednym ruchem do gniazda | Krok 2. Dociśnięcie wtyku do gniazda i lekkie pociągnięcie za wtyk dla sprawdzenia połączenia. Otwiera to zawór znajdujący się w gnieździe złącza. | Krok 3 Rozpięcie złącza, poprzez wepchnięcie wskazanego strzałką pierścienia, co spowoduje jednoczesne wypchnięcie wtyku z gniazda i zamknięcie zaworu jednostronnie zamykającego w gnieździe. |
Szybkozłączki te przeznaczone są do zastosowania w instalacjach regulacji temperatury, które najczęściej są stosowane w przemyśle przetwórczym tworzyw sztucznych. Wysoka jakość złączek, zapewnia zachowanie precyzyjnego ciśnienia i temperatury, które mogą sięgać do 200°C. Właśnie precyzja zachowania odpowiedniego ciśnienia i temperatury, często decyduje o dużej powtarzalności precyzyjnych kształtów wyrobów z form. Przełoży się to na małą ilość odrzutów materiałowych, co zwiększy atrakcyjność ekonomiczną produkowanych elementów. Inaczej mówiąc dzięki zastosowaniu tych złączy w tym samym czasie, wykonamy większą ilość poprawnie wykonanych elementów z tworzyw sztucznych.
Informacje dodatkowe pomocne przy wyborze tego produktu:
