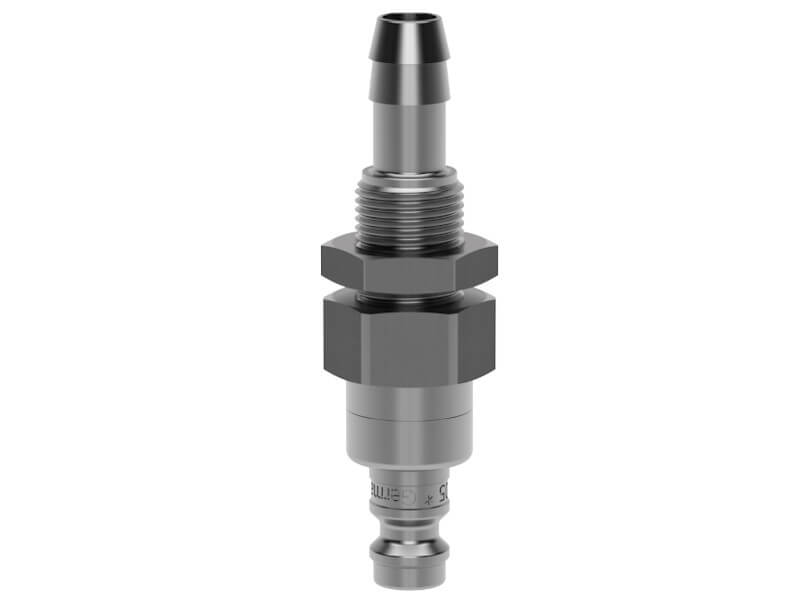

Wtyk Szybkozłączki z Króćcem do Węża - z Nakrętką Kontrującą - MINI DN 5 - ze Stali Nierdzewnej - Typ ESME SSVAB- LUDECKE



Wtyk szybkozłączki o solidnej konstrukcji, grodziowej, z króćcem do węża i nakrętką kontrującą umożliwiającą montaż na tablicy rozdzielczej, panelu czy grodzi, z zaworem obustronnie odcinającym i optymalnym uszczelnieniem, dające się obsługiwać jedną ręką. Wykonanie ze stali szlachetnej. Stosowane w różnych aplikacjach, zwłaszcza do mediów płynnych w farmacji czy technice medycznej, przemyśle chemicznym, spożywczym czy kosmetycznym. Nadaje się do zastosowania w pomieszczeniach czystych, do zaawansowanej technologii pomiarowej, sterowania i regulacji w automatyce i elektronice lub przy wysokich wymaganiach higienicznych. Czytaj więcej!


Poprzedni Następny Wróć do kategorii
Zobacz PEŁNĄ ofertę LUDECKE na dedykowanej stronie KLIKNIJ I SPRAWDŹ

esm-dn5-profil-wtyk-LUDECKE

  • Ciśnienie robocze [bar]: 35.
  • Temperatura pracy [°C]: od -15 do +200.
  • Materiał: stal nierdzewna 1.4305. (na życzenie 1.4404)
  • Medium: powietrze, gazy, chemiczne media, lakiery, produkty farmaceutyczne.
  • Maksymalna przepustowość l/min: 330.
  • Uszczelnienie: modyfikowany FKM (na zapytanie EPDM lub FFKM).
  • Gwint: ISO 228/DIN 13.

Ø węża

DN SW

l

d

długość

króćca

gwint

długość

gwintu

długość

wtyku

SW1

waga

[g]

nr artykułu

5 5 17 63 16 14 M 12x1 14 14 17 38 ESME 5 SSVAB
6 5 17 63 16 14 M 12x1 14 14 17 38 ESME 6 SSVAB
8 5 17 63 16 14 M 12x1 14 14 17 38 ESME 8 SSVAB
  • d - całkowita szerokość.
  • l - całkowita wysokość.

zaw-dwust-odc

Szybkozłączka z Zaworem Obustronnie Odcinającym

("obustronnie" - z Iglicą)

Informacje na temat 4 typów połączeń

("Z wolnym przelotem, jednostronnie i obustronnie odcinających oraz bez wyciekowe.")

Gniazda szybkozłączek obustronnie odcinających można łączyć z wtykami z wolnym przelotem,
ale wtyków obustronnie odcinających nie wolno łączyć z gniazdami jednostronnie odcinającymi.

dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj.

ludecke-polska-certyfikat

Właściwości użytych materiałów i zastosowanie.

Wtyk szybkozłącza obustronnie odcinającego z króćcem do węża i nakrętką kontrującą pod montaż grodziowy, wykonany ze stali szlachetnej (nierdzewnej) i uszczelnieniem z Vitomu (FKM).

Ogólne właściwości materiałów:

Stal nierdzewna (stal szlachetna) to grupa stopów żelaza o specjalnych właściwościach fizykochemicznych, w tym przede wszystkim stopy odporne na korozję ze strony takich czynników jak powietrze atmosferyczne, rozcieńczone kwasy czy roztwory alkaliczne. Stal nierdzewna zawiera żelazo, chrom, mangan, krzem i węgiel, a w wielu przypadkach znaczne ilości niklu i molibdenu. Właściwość nierdzewności uzyskuje się przez stosowanie odpowiednich dodatków stopowych, ilość i rodzaj tych dodatków jest określona przepisami i normami. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN. Pierwiastki te reagują z tlenem z wody i powietrza, tworząc bardzo cienką, stabilną powłokę składającą się z takich produktów korozji jak tlenki metali i wodorotlenki. W tworzeniu tej powłoki produktów korozji dominującą rolę odgrywa chrom, reagując z tlenem. Wyższa zawartość chromu w stali daje lepszą odporność na korozję. Odbywa się to skokowo, gdyż odporność na korozję całości stopu zaczyna się od wartości co najmniej 13 % tego metalu. Odporność ta ulega dalszemu podwyższeniu po dodaniu molibdenu. Dodatek niklu ma na celu uzyskanie struktury austenitycznej stali, co ułatwia jej obróbkę plastyczną na zimno i spawanie. Nikiel podwyższa odporność stopu na korozję w warunkach kontaktu z kwasami solnym i siarkowym czy wodą morską.

Stal 1.4305 według normy EN 10088 (AISI 303) to austenityczna stal chromowo-niklowa stopiona z siarką. Nie jest odporna na kwasowe środowisko, w którym znajduje się chlor, ponieważ może to spowodować korozję szczelinową materiału. W stopie tym znajduje się oprócz żelaza, od 17 do 19% chromu, od 8 do 10% niklu, do 2 % molibdenu, do 1 % miedzi, krzemu i śladowe ilości siarki, węgla i azotu.

Stal austenityczna oznaczona wg normy EN 10088 jako 1.4310 (AISI 301) ma bardzo wysoką wytrzymałość mechaniczną oraz bardzo dobrą odporność na korozję. Dzięki odporności na działanie kwasu azotowego, środków konserwujących oraz różnych soli znajduje szerokie zastosowanie w produkcji spożywczej, chemicznej, farmaceutycznej czy kosmetycznej. Stosowana w produkcji zbiorników na kwas, często jako części pomp, mieszadeł, wymienników ciepła, sprężyn, ostrz, itd.. Stal znajduje szerokie zastosowanie także w przemyśle samochodowym i lotniczym. Odporna na ścieranie i sprężystość, wykazuje dobrą spawalność. W stopie tym znajduje się oprócz żelaza, od 16 do 19% chromu, od 6 do 9,5% niklu, do 2 % manganu, krzemu, śladowe ilości siarki, węgla, fosforu i azotu.

Stal Szlachetna to grupa stopów żelaza, potocznie rozumianych również jako stal nierdzewna, odróżniająca się jednak od niej procesem wytapiania wyłącznie metodami charakteryzującymi się wysokim stopniem czystości dodatków. Stal ta charakteryzuje się bardzo dobrą odpornością na czynniki powodujące korozję, takie jak powietrze atmosferyczne, rozcieńczone kwasy, roztwory alkaliczne, słona woda morska czy chemikalia. Podobnie jak w przypadku stali nierdzewnej, podlega ona normalizacji.

Na życzenie szybkozłączka może być wykonana ze stali 1.4404 (AISI 316L), która charakteryzuje się większą odpornością na środowisko bogate w jony chloru, czyli np. wodę morską, kwas solny, czy wodę basenową. Dzięki temu elementy będą wykazywać większą żywotność w portach i dokach morskich, na basenach kąpielowych, oraz w procesach produkcyjnych wymagających obecności kwasu solnego.

Viton oznaczany jako FPM lub FKM to Fluoroelastomer, który posiada dobrą odporność na wiele olejów, paliw, rozpuszczalników, kwasów i inne agresywne media. Należy również podkreślić bardzo dobrą odporność Vitonu na warunki atmosferyczne czy niepalność. Kauczuk ten jest kopolimerem monomerów zawierających fluor, w tym głównie fluorek winilidenu i sześciofluoropropylenu lub fluorku winilidenu i trójchloroetylenu. Jego nazwa jest zastrzeżona przez firmę DuPont. Kauczuk fluorowy nie jest odporny na stężone kwasy organiczne, ketony, estry i etery małocząsteczkowe (np. octan etylu, doksan), stężone roztwory ługu sodowego i kwasów oraz gorącą wodę i parę wodną. Uszczelki na bazie Vitonu wyróżniają się stabilnością wymiarów oraz wykazują się właściwościami samosmarującymi.

Zastosowanie

Szybkozłączki z serii ESME o rozmiarze DN 5 przeznaczone są do zastosowania w wielu aplikacjach technicznych i przemysłowych do przesyłu głównie wymagających mediów płynnych. Część SSVAB posiada z jednej strony wtyk szybkozłączki, a z drugiej króciec do węża i nakrętkę kontrującą. Szybkozłączka, posiada nakrętkę kontrującą pod klucz, która pozwala na montaż w otworze tablicy rozdzielczej, panelu czy grodzi. Złącze to jest jednocześnie zaworem obustronnie odcinającym, co zapobiega wydostawaniu się medium w przypadku rozpięcia przewodu i nie wymaga dodatkowego zaworu zamykającego instalacje w celu jej rozpięcia. Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką. Według poniższej instrukcji:

Instrukcja obsługi szybkozłączek
ModyCleanConnect-instrukcja 1 ModyCleanConnect-instrukcja 2 ModyCleanConnect-instrukcja 3a
Krok 1. Wpięcie wtyku jednym ruchem do gniazda Krok 2. Dociśnięcie wtyku do gniazda i lekkie pociągnięcie za wtyk dla sprawdzenia połączenia. Otwiera to zawory znajdujący się w gnieździe i wtyku złącza. Krok 3 Rozpięcie złącza, poprzez wepchnięcie wskazanego strzałką pierścienia, co spowoduje jednoczesne wypchnięcie wtyku z gniazda i zamknięcie zaworów.

Szybkozłącza te dzięki wykonaniu z odpornych na wiele substancji materiałów znajdą zastosowanie w wielu gałęziach przemysłu, zwłaszcza do mediów płynnych w farmacji, technice medycznej, przemyśle chemicznym, spożywczym czy kosmetycznym. Świetnie sprawdzą się do zastosowania w pomieszczeniach czystych, które są wymagane w produkcji nowoczesnej elektroniki i mechaniki precyzyjnej, do zaawansowanej technologii pomiarowej, sterowania i regulacji w automatyce. Szybkozłączki używane mogą być przy wysokich wymaganiach higienicznych. Nadają się również do zasilania powietrzem narzędzi i urządzeń pneumatycznych, oraz przesyłu agresywnych chemicznie, szkodliwych dla zdrowia, lub cennych gazów.

Na życzenie klienta, złącza te są dostępne z uszczelnieniem wykonanym z EPDM, lub FFKM (Kauczuk perfluorowy).
