Wtyk Szybkozłączki z Gwintem Zewnętrznym Pod Kątem 90° - Rozmiar 9,4mm - DN 6 - Typ ESDM NA-90 - Odpowiednik DME 1/4" - LUDECKE

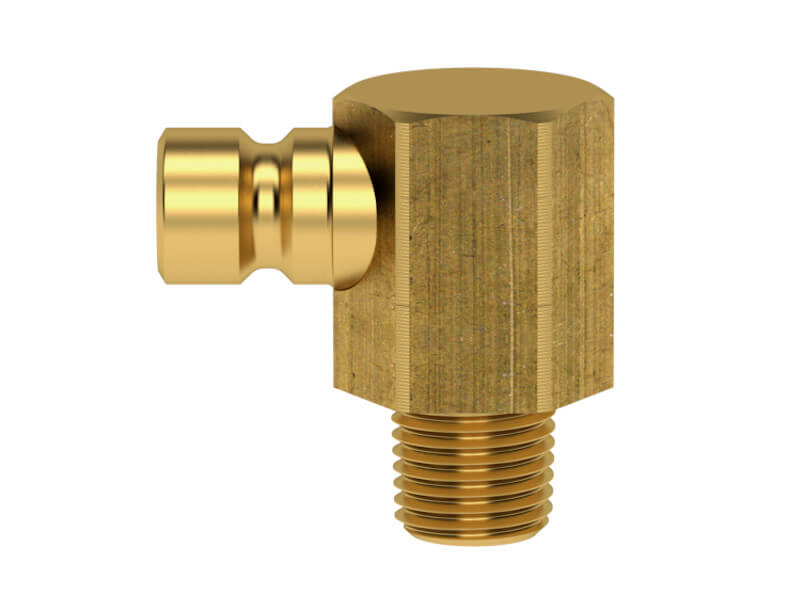

Wtyk szybkozłączki z gwintem zewnętrznym pod kątem 90°, przeznaczony do stosowania w układach regulacji temperatury, za pomocą gorącej i zimnej wody oraz oleju. Szybkozłączka kompatybilna z systemem DME 1/4". Stosowane m.in. w przemyśle przy wyrobie elementów z tworzyw sztucznych. Dla odróżnienia wtyki z gwintem calowym, są niklowane. Czytaj więcej!


Poprzedni Następny Wróć do kategorii
Zobacz PEŁNĄ ofertę LUDECKE na dedykowanej stronie KLIKNIJ I SPRAWDŹ

esdm-esdmt-esdmf-dn6-profil-wtyk-LUDECKE

  • Ciśnienie robocze [bar]: 15 ( podciśnienie ).
  • Temperatura pracy [°C]: od -20 do +200.
  • Materiał: mosiądz MS 58
  • Medium: powietrze, woda, olej i inne.
  • Gwint: DIN EN 10226 / DIN 158.
gwint DN SW

L

długość

gwintu

d1 przelot

waga

[g]

nr artykułu

M 8x0,75 6 15 27 9 9,4 4,5 38 ESDM 875 NA-90
M 10x1 6 15 27 9 9,4 6 38 ESDM 101 NA-90
M 14x1,5 6 15 29 11 9,4 6 40 ESDM 1415 NA-90
  • L -długość całkowita.
  • produkty bez zaworu odcinającego

szybkozłączka, gniazdo (cz. żeńska) →← wtyk (cz. męska)

zaw-jedn-odc

Szybkozłączka z Zaworem Odcinającym

("jednostronnie")

szybkozłączka, gniazdo (cz. żeńska) →← wtyk (cz. męska)

zaw-wolny-przel

Szybkozłączka z Wolnym Przelotem

("bez zaworów")

Wszystkie szybkozłączki w grupie "do Form Wtryskowych", które posiadają zawór, posiadają również "Iglicę", zatem można stosować do nich wtyki z zaworem oraz bez zaworu.

Informacje na temat 3 typów połączeń ("Z wolnym przelotem, jednostronnie i obustronnie odcinających") dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj.

ludecke-polska-certyfikat

Właściwości użytych materiałów i zastosowanie.

Wtyk szybkozłączki z gwintem zewnętrznym pod kątem prostym, wykonany z mosiądzu (MS 58) lub mosiądzu niklowanego.

Ogólne właściwości materiałów:

Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.

Zastosowanie

Szybkozłączki z serii ESDM o DN 6 i średnicy wtyku 9,4 mm charakteryzują się bardzo wysokim natężeniem przepływu przy jednoczesnym niskim spadku ciśnienia. Część NA-90 posiada z jednej strony wtyk, a z drugiej gwint zewnętrzny pod kątem prostym. Wtyki te nie posiadają zaworu, można je łączyć zarówno z gniazdami z zaworem, jak i bez. Przewód wyposażony w ten wtyk przy rozpięciu będzie ciekł.

Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką. Według poniższej instrukcji:

Instrukcja obsługi szybkozłączek
intrukcja-regul-temp-standard1-ludecke intrukcja-regul-temp-standard2-ludecke intrukcja-regul-temp-standard3-ludecke
Krok 1. Wpięcie wtyku jednym ruchem do gniazda Krok 2. Dociśnięcie wtyku do gniazda i lekkie pociągnięcie za wtyk dla sprawdzenia połączenia. Otwiera to zawór znajdujący się w gnieździe złącza. Krok 3 Rozpięcie złącza, poprzez wepchnięcie wskazanego strzałką pierścienia, co spowoduje jednoczesne wypchnięcie wtyku z gniazda i zamknięcie zaworu jednostronnie zamykającego w gnieździe.

Szybkozłączki te przeznaczone są do zastosowania w instalacjach regulacji temperatury, które najczęściej są stosowane w przemyśle przetwórczym tworzyw sztucznych. Wysoka jakość złączek, zapewnia zachowanie precyzyjnego ciśnienia i temperatury, które mogą sięgać do 200°C. Właśnie precyzja zachowania odpowiedniego ciśnienia i temperatury, często decyduje o dużej powtarzalności precyzyjnych kształtów wyrobów z form. Przełoży się to na małą ilość odrzutów materiałowych, co zwiększy atrakcyjność ekonomiczną produkowanych elementów. Inaczej mówiąc dzięki zastosowaniu tych złączy w tym samym czasie, wykonamy większą ilość poprawnie wykonanych elementów z tworzyw sztucznych.

Szybkozłączki te dzięki zastosowaniu odpowiednich uszczelek i materiałów, mogą transportować różne media chłodzące, zarówno gorącą jak i zimną wodę, olej czy powietrze. Jeżeli do regulacji temperatury stosujemy, bardziej wymagające media, które mogą zawierać agresywne dla VITONU substancje, takie jak stężone kwasy lub zasady, możemy zastosować uszczelki z innych materiałów (EPDM, FFKM).
