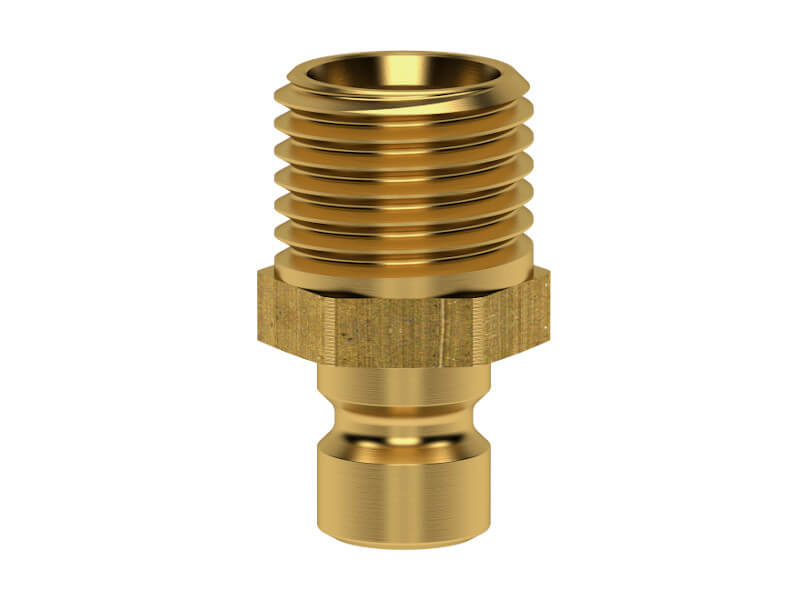

Wtyk Szybkozłączki z Gwintem Zewnętrznym i Zaworem Odcinającym - Rozmiar 9,4mm - DN 6 - Typ ESDM - Odpowiednik DME 1/4" - LUDECKE



Dla odróżnienia wtyki z gwintem calowym, są niklowane. Ciśnienie robocze [bar]: 15 ( podciśnienie ). Temperatura pracy [°C]: od -20 do +200. Materiał : mosiądz MS 58 / mosiądz 2.0401. Medium: powietrze, woda, olej i inne. Gwint: ISO 228 / DIN 13.


Poprzedni Następny Wróć do kategorii
Zobacz PEŁNĄ ofertę LUDECKE na dedykowanej stronie KLIKNIJ I SPRAWDŹ

  • Ciśnienie robocze [bar]: 15 ( podciśnienie ).
  • Temperatura pracy [°C]: od -20 do +200.
  • Materiał: mosiądz MS 58 / mosiądz 2.0401.
  • Medium: powietrze, woda, olej i inne.
  • Gwint: ISO 228 / DIN 13.
gwint DN SW

L

długość

gwintu

długość

wtyku

d1 przelot

waga

[g]

nr artykułu

G 1/4'' 6 14 25,5 11 10,5 9,4 6 14 ESDM 14 NAAB*
R 1/4'' 6 14 28,5 14 10,5 9,4 6 18 ESDM 14 NARAB*
G 3/8'' 6 17 26,5 11 10,5 9,4 6 22 ESDM 38 NAAB*
M 14x1,5 6 15 25,5 11 10,5 9,4 6 15 ESDM 1415 NAAB

 L -długość całkowita.

Obustronnie odcinająca

Wtyk z Zaworem Odcinającym

(tzw. "obustronnie")

Wtyk z zaworem odcinającym ("Obustronnie"), może być użyty jedynie

do szybkozłączki z zaworem "obustronnie odcinającym", która posiada Iglicę.



Informacje na temat 3 typów połączeń

("Z wolnym przelotem, jednostronnie i obustronnie odcinających")

dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj.
