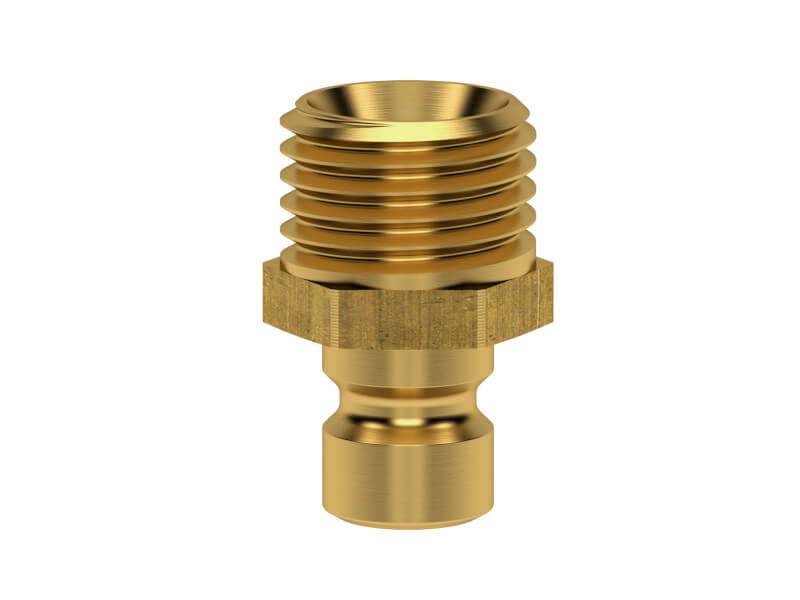

Wtyk Szybkozłączki z Gwintem Zewnętrznym Bez Zaworu Zamykającego - Rozmiar 9,4mm - DN 6 - Typ ESDM - Odpowiednik DME 1/4" - LUDECKE



Na wejściu stożek DIN 3863. Dla odróżnienia wtyki z gwintem calowym, są niklowane. Ciśnienie robocze [bar]: 15 ( podciśnienie ). Temperatura pracy [°C]: od -20 do +200. Materiał : mosiądz MS 58 / mosiądz 2.0401. Medium: powietrze, woda, olej i inne. Gwint: ISO 228 / DIN 13.


Poprzedni Następny Wróć do kategorii
Zobacz PEŁNĄ ofertę LUDECKE na dedykowanej stronie KLIKNIJ I SPRAWDŹ

  • Ciśnienie robocze [bar]: 15 ( podciśnienie ).
  • Temperatura pracy [°C]: od -20 do +200.
  • Materiał: mosiądz MS 58 / mosiądz 2.0401.
  • Medium: powietrze, woda, olej i inne.
  • Gwint: ISO 228 / DIN 13.
Gwint DN SW

L

długość

gwintu [mm]

d1 Przelot

waga

[g]

nr artykułu

G 1/8'' 6 11 22 8 9,4 6 10 ESDM 18 NA*
R 1/8'' 6 11 25 11 9,4 6 12 ESDM 18 NAR*
G 1/4'' 6 14 23 9 9,4 6 14 ESDM 14 NA*
R 1/4'' 6 14 26 12 9,4 6 16 ESDM 14 NAR*
G 3/8'' 6 17 23,5 9 9,4 6 18 ESDM 38 NA*
M 8x0,75 6 11 20,5 7 9,4 4,5 9 ESDM 875 NA
M 10x1 6 11 22 7 9,4 6 8 ESDM 101 NA
M 14x1,5 6 14 23 9 9,4 6 10 ESDM 1415 NA
M 16x1,5 6 17 23 9 9,4 6 18 ESDM 1615 NA
  •  L -długość całkowita.

Z Wolnym Przelotem

Wtyk bez Zaworu

("z wolnym przelotem")

Wtyk bez zaworu można połączyć z szybkozłączką bez zaworu oraz z szybkozłączką posiadającą zawór.



Informacje na temat 3 typów połączeń

("Z wolnym przelotem, jednostronnie i obustronnie odcinających")

dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj.
