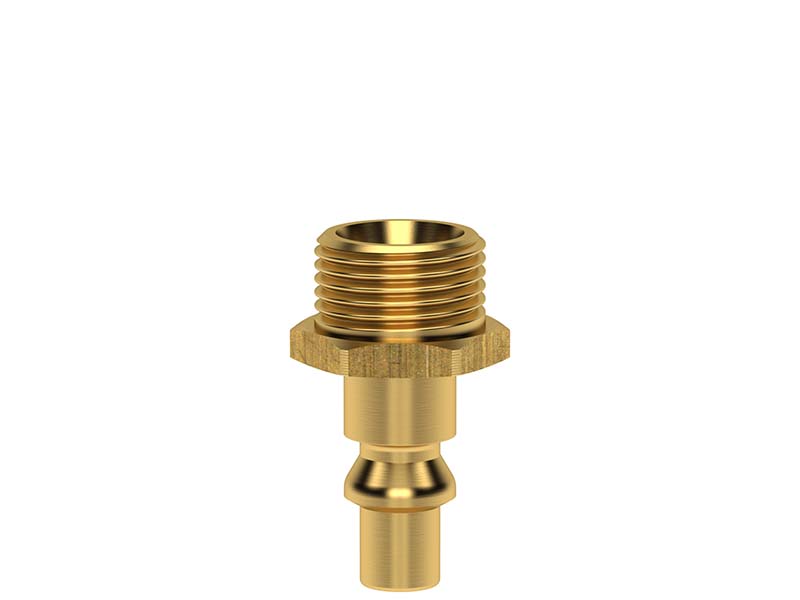

Wtyk Szybkozłączki z Gwintem Zewnętrznym - ARO DN 5,5 - Typ ESO NA - Odpowiedni RECTUS - Typ 14/22 - LUDECKE

Wtyk szybkozłączki ARO DN 5,5 z gwintem zewnętrznym (ISO 228), którą można obsługiwać jedną ręką. Przeznaczone do transportu powietrza i sprężonego powietrza. Odpowiednik Parker|Rectus Series 14/22, ARO 210, Cejn 300, Orion 44510, Parker 50. Czytaj więcej!

Poprzedni Następny Wróć do kategorii

Zobacz PEŁNĄ ofertę LUDECKE na dedykowanej stronie KLIKNIJ I SPRAWDŹ

eso-esoi-esois-dn55-profil-wtyk-LUDECKE

Ciśnienie robocze [bar]: 35.
Temperatura pracy [°C]: od -20 do +100.
Materiał: mosiądz MS 58.
Medium: powietrze.
Przepustowość [l/min]: 775.
Gwint: ISO 228.
Odpowiednik: RECTUS Typ 14/22, ARO 210, Cejn 300, Orion 44510, Parker 50.

gwint	DN	SW	L	długość gwintu	długość wtyku	waga [g]	nr artykułu
G 1/8''	5,5	13	33	6	22	16	ESO 18 NA
G 1/4''	5,5	17	35	8	22	21	ESO 14 NA
G 3/8''	5,5	19	35	8	22	26	ESO 38 NA

L - długość.
SW - rozmiar klucza

szybkozłączka, gniazdo (cz. żeńska) wtyk (cz. męska)

zaw-jedn-odc

Szybkozłączka z Zaworem Odcinającym

("jednostronnie")

Informacje na temat 3 typów połączeń

("Z wolnym przelotem, jednostronnie i obustronnie odcinających")

dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj.

Właściwości użytych materiałów i zastosowanie.

Wtyk szybkozłączki z gwintem zewnętrznym, wykonany z mosiądzu (MS 58).

Ogólne właściwości materiałów:

Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.

Zastosowanie

Szybkozłączki z serii ESO o rozmiarze DN 5,5 przeznaczone są przede wszystkim do transportu sprężonego powietrza. Część NA posiada z jednej strony wtyk, a z drugiej znormalizowany gwint zewnętrzny. Wtyki w szybkozłączkach jednostronnie odcinających nie posiadają zaworu.

Szybkozłączki te znajdą zastosowanie w wielu gałęziach przemysłu, dla przykładu w robotyce i automatyce do sterowania urządzeniami, maszynami, liniami produkcyjnymi i narzędziami. Nadają się do zasilania sprężonym powietrzem narzędzi i urządzeń pneumatycznych, w warsztatach rzemieślniczych. Złącza mogą się również przydać w warsztatach samochodowych i blacharskich do obsługi narzędzi pneumatycznych. Szybkozłączki te znajdą także zastosowanie przy zasilanych sprężonych powietrzem narzędziach hobbystycznych, takich jak aerografy w modelarstwie. Konstrukcja zamkniętej tulei chroni szybkozłączkę przed dostawaniem się zabrudzeń. Na życzenie klienta, złącza te są dostępne z uszczelnieniem wykonanym z EPDM, FKM (Viton).

Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką. Według poniższej instrukcji:

Instrukcja obsługi szybkozłączek

Krok 1. Wpięcie wtyku jednym ruchem do gniazda	Krok 2. Dociśnięcie wtyku do gniazda i lekkie pociągnięcie za wtyk dla sprawdzenia połączenia. Otwiera to zawór znajdujący się w gnieździe złącza.	Krok 3 Rozpięcie złącza, poprzez wepchnięcie wskazanego strzałką pierścienia, co spowoduje jednoczesne wypchnięcie wtyku z gniazda i zamknięcie zaworu jednostronnie zamykającego w gnieździe.
