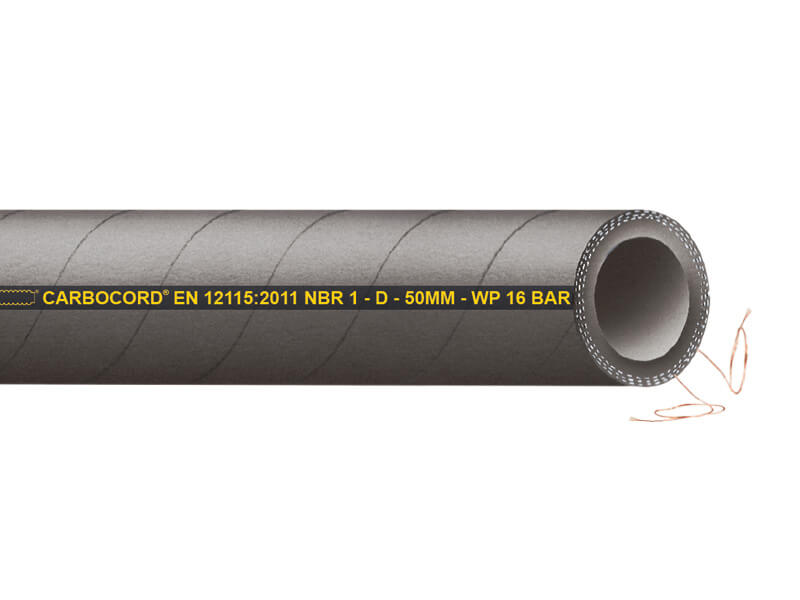

Wąż do Oleju i Benzyny - Paliwowy - CARBOCORD/EN - Przeładunkowy do Cystern - Guma NBR/CR - Antystatyczny z Wkładkami - Tłoczny


Wąż CARBOCORD / EN jest wężem do oleju i benzyny, gumowym, tłocznym do produktów mineralnych z udziałem aromatów do 50%, stosowanym również jako wąż bębnowy do cystern i także do biopaliw. Wąż zestandaryzowany zgodnie z normami dot. przesyłu paliw. Czytaj więcej!


Poprzedni Następny Wróć do kategorii

Norma: EN 12115:2011 / EN 1761:1999 / TRbF 131, część 2 § 5.5
Ciśnienie robocze: 16 bar
Ciśnienie rozrywające: 64 bar
Zakres temperatur: od -30°C do +85°C
Oporność elektryczna: <106
Warstwa wewnętrzna: NBR, czarna, gładka, odporna na Biopaliwa (biodiesel, E10) olej napędowy i benzynę. oleje z zawartością węglowodorów aromatycznych do 50%
Warstwa zewnętrzna:

CR, czarny, odporna na ścieranie, warunki atmosferyczne, faktura tkaniny

Wkładki i wzmocnienie: wkładki tekstylne, 2 x linka miedziana
  • Nadruk: HERSTELLERZEICHEN EN 12115 NBR-1 INNENDURCHMESSER -PN..-BP..BAR - Ω - TRBF 131/T2 -QUARTAL/JAHR - HERSTELLERLAND UND NAME
  • Możliwe docinanie
Ø wewn. [mm] ścianka [mm] Ø zewn. [mm] długość [m] nr artykułu
32 6 44 40 3380 032000
38 6,5 51 40 3380 038000
50 8 66 40 3380 050000
75 8 91 40 3380 075000
100 8 116 40 3380 100000

Materiały użyte w konstrukcji węża i właściwości specjalne:

Wewnętrzna warstwa węża CARBOCORD®/EN wykonana jest z gumy NBR (Nitrylu), a zewnętrzna z gumy chloroprenowej (CR).

Ogólne właściwości materiałów:

NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -35°C do +90°C dla gorącej wody. Guma nadaje wężowi odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.

CR to rodzaj kauczuku syntetycznego, znanego również pod nazwą handlową Neoprene w porównaniu z kauczukiem naturalnym i innymi kauczukami syntetycznymi, opartymi na butadienie (np . SBR) ma większą odporność na oleje i inne rozpuszczalniki organiczne, wolniej również ulega starzeniu (parceniu). Jest odporny na promieniowanie UV, ozon, czynniki atmosferyczne i pomimo to funkcjonuje dobrze w środowisku olei mineralnych i wielu chemikaliów. Posiada również znakomitą odporność i wytrzymałość na ogień. Neopren jest zadomowioną w Polsce nazwą potoczną, oficjalnie jest to nazwa handlowa należąca od 1931 r. do amerykańskiego koncernu chemicznego DuPont.

Wąż antystatyczny, tzn. że jego rezystencja elektryczna wynosi poniżej 106Ω. Jest to istotne zwłaszcza przy pracy w środowisku gdzie znajdują się lotne substancje, które mogą zapalić się na wskutek niekontrolowanego przeskoku elektrycznego (iskry) wewnątrz, lub na zewnątrz węża. Należy pamiętać, iż materiały takie jak pył mączny, czy pył drzewny, są łatwopalne. Elektryczność statyczna może być generowana w ściankach węża, dzięki przepływowi różnych mediów, również płynów i gazów, przez wąż. Podczas przesyłu, dochodzi do zderzania się cząsteczek medium ze ściankami wewnętrznymi węża, co tworzy niewielkie ładunki elektryczne. Takie ładunki elektryczne akumulują się i gromadzą w końcówkach węża. Gdy nagromadzi się taki ładunek, a wąż nie jest poprawnie uziemiony, ładunek będzie szukał ujścia w kierunku ziemi, lub przez znajdujące się w pobliżu elementy, tworząc niewielki łuk plazmy (iskrę elektryczną) co może doprowadzić do wybuchu, uszkodzenia węża, mienia a nawet zdrowia użytkownika. Wąż aby działał poprawnie, musi być poprawnie uziemiony.
Materiały z których wykonano wąż CARBOCORD®/EN są przewodzące elektrycznie, dla bezpieczeństwa wąż posiada również dwa przewodzące przewody miedziane. Dzięki rurce przewodzącej naładowaną elektryczność statyczna może być bezpiecznie rozładowana, dzięki czemu wąż może być stosowany w różnych strefach ATEX

W celu szczegółowego zapoznania się z odpornością materiału na konkretną substancję chemiczną, czy medium, warto sprawdzić Tabelę Odporności Chemicznej zarówno dla NBR jak i CR. Należy pamiętać, iż użyte w wężach materiały pomimo podobnego składu chemicznego, mogą się różnić własnościami fizykochemicznymi, w związku z czym nie należy stosować węży niezgodnie z zaprojektowanym przeznaczeniem. W przypadku wątpliwości co do odporności węża, zachęcamy do kontaktu z naszymi doradcami technicznymi.

Wąż CARBOCORD®/EN nie nadaje się do zanurzania w środowisku paliw i olejów.

Zakres norm:

W normie EN 12115:2011 określono wymagania dotyczące przewodów, składających się z węży wykonanych z gumy lub z tworzyw termoplastycznych oraz z końcówek wykonanych z metalu, przeznaczonych do przesyłania ciekłych lub gazowych chemikaliów pod ciśnieniem roboczym nie większym niż 10 bar, o temperaturze od -20°C do +65°C. W normie posiada załącznik informacyjny G z wykazem materiałów na warstwę wewnętrzną odpornych na działanie określonych substancji chemicznych.

W normie EN 1761:1999 określono wymagania dotyczące węży i przewodów z gumy, przeznaczonych do napełniania i rozładunku cystern samochodowych ciekłymi paliwami węglowodorowymi przy maksymalnym ciśnieniu roboczym 10 bar (1,0 MPa)
Norma TRbF 131, część 2 § 5.5 dotyczy sposobu badania odporności węża wystawionego na próbę ogniową i parametrów, które musi spełniać.

Zastosowanie:

CARBOCORD®/EN to bardzo elastyczny, wysokiej jakości, olejoodporny wąż tłoczny. Przeznaczony jest do transportu olejów przemysłowych, olejów opałowych, oleju napędowego, biodiesla, mineralnych olejów hydraulicznych oraz paliw bezołowiowych o maksymalnej zawartości węglowodorów aromatycznych do 50%. Wąż jest niezwykle elastyczny i spełnia wszystkie wymagania określone w normie EN 12115:2011 dotyczące promienia gięcia, ogniotrwałości i ognioodporności, wydłużenia podczas pracy i oporności elektrycznej. Wąż ma współczynnik bezpieczeństwa 1:4. Wąż jest często używany podczas załadunku i rozładunku zbiorników, zbiorników paliwa, statków oraz w przemyśle petrochemicznym, gdzie wymaga się od węży zgodności z normą EN 12115:2011.
