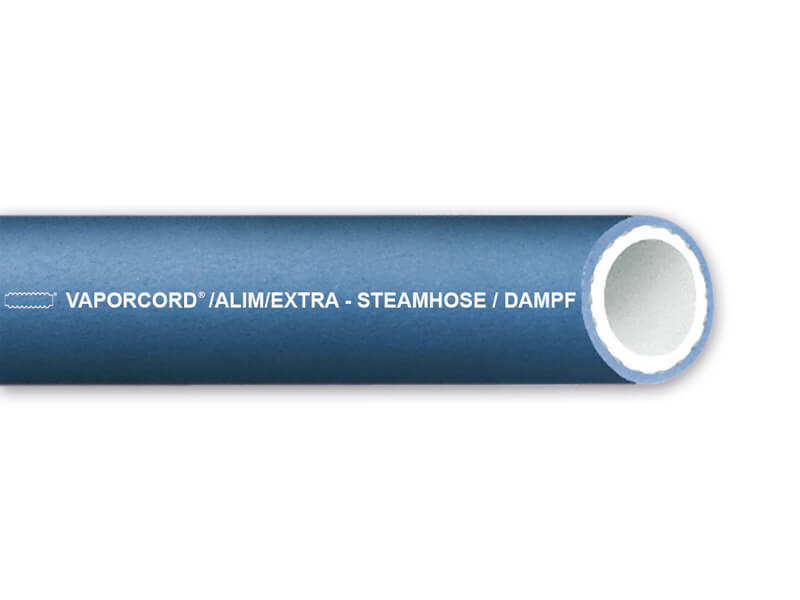

Wąż do Gorącej Wody i Pary - VAPORCORD ® / ALIM / EXTRA - Gumowy - do Produktów Spożywczych
Wąż VAPORCORD / ALIM / EXTRA jest wężem do gorącej wody i pary, gumowym, do produktów spożywczych, żywności. Wąż ten jest szczególnie polecany do kontaktu z wodą pitną. Posiada powłokę zewnętrzną odporną na kwas mleczny, jak również na tłuszcze zwierzęce, roślinne oraz tłuszcze drobiowe, która nie farbuje. Odporny jest również na alkohol - maksymalne stężenie 15%. Po użyciu należy spuścić wodę lub parę i osuszyć. Spełnia wszystkie najważniejsze normy niezbędne do stosowania z żywnością oraz wodą pitną. Należy go czyścić gorącą wodą, parą lub preparatami używanymi w systemie CIP. Czytaj więcej!
Poprzedni Następny Wróć do kategorii
Ciśnienie robocze dla pary: | 6 bar |
Ciśnienie robocze dla wody: | 20 bar |
Ciśnienie rozrywające: | 60 bar |
Zakres temperatur: | Woda: -35°C do +100°C. Para: do +164°C. |
Zgodny z normą: | EG 1935/2004, BfR XXI:2002 (kat 2), FDA (CFR 21 § 177.2600), EN ISO 1307:2008 |
Warstwa wewnętrzna: | NBR, biała, gładka |
Warstwa zewnętrzna: | modyfikowany elastomer, kolor niebieski, gładki |
Wzmocnienie: | włókna tekstylne |
- Nadruk: VAPORCORD® ALIM EXTRA STAEMHOSE/ DAMPFSCHLAUCH,HOT WATER PN 20 BAR/STEAM PN 6 BAR MAX. 164°C **EG1935/2004 BFR XX KAT2.
- Możliwe docinanie
Ø wewn. [mm] | ścianka [mm] | Ø zewn. [mm] | waga [kg/m] | długość [m] | nr artykułu |
10 | 4,5 | 19 | 0,290 | 40 | 3406 010000 |
13 | 5 | 23 | 0,430 | 40 | 3406 013000 |
19 | 6 | 31 | 0,600 | 40 | 3406 019000 |
25 | 6 | 37 | 0,800 | 40 | 3406 025000 |
32 | 7 | 46 | 1,100 | 40 | 3406 032000 |
38 | 8 | 54 | 1,600 | 40 | 3406 038000 |
50 | 8 | 66 | 1,800 | 40 | 3406 050000 |
Właściwości użytych materiałów i zastosowanie węża.
Wąż VAPORCORD®/ALIM/EXTRA wykonano z gumy NBR (Nitrylu).
Ogólne właściwości materiałów:
Wewnętrzna warstwa węża VAPORCORD®/ALIM/EXTRA wykonany jest z popularnej gumy NBR (Nitrylu) zwana potocznie gumą olejoodporną. Guma ta jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -35°C do +100°C dla gorącej wody, nawet +164°C dla pary wodnej. Guma odporna na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.
W celu szczegółowego zapoznania się z odpornością materiału na konkretną substancję chemiczną, czy medium, warto sprawdzić Tabelę Odporności Chemicznej dla NBR. Należy pamiętać, iż użyte w wężach materiały pomimo podobnego składu chemicznego, mogą się różnić własnościami fizykochemicznymi, w związku z czym nie należy stosować węży niezgodnie z zaprojektowanym przeznaczeniem. W przypadku wątpliwości co do odporności węża, zachęcamy do kontaktu z naszymi doradcami technicznymi.
Zakres norm:
Wąż dopuszczony do kontaktu z żywnością i certyfikowany normami:
EU 1935/2004, są Rozporządzeniem Parlamentu i Rady Europejskiej z dnia 27 października 2004 r. w sprawie materiałów i wyrobów przeznaczonych do kontaktu z żywnością.
Rekomendacje BfR (XXI:2002 kat 2) dotyczą materiałów mających kontakt z żywnością. W przypadku tworzyw sztucznych weszło w życie obowiązkowe rozporządzenie europejskie (Rozporządzenie (UE) nr 10/2011). Dlatego Zalecenia BfR zawierają tylko te substancje, dla których nie ma zharmonizowanych przepisów Unijnych. W dziedzinie tworzyw sztucznych wykaz dotyczy przede wszystkim substancji pomocniczych użytych do polimeryzacji, np. katalizatory i inicjatory, a także emulgatory, które są potrzebne w procesie produkcyjnym.
FDA (CFR 21 § 177.2600), określa jakie substancje chemiczne i w jakich stężeniach, mogą zostać użyte do budowy węża.
EN ISO 1307/2008, norma określa wymiary węży wykonanych z gumy i z tworzyw sztucznych oraz ich minimalne i maksymalne średnice wewnętrzne. W tym celu węże zostały podzielone, odpowiednio do metody
wytwarzania, na cztery typy. Norma podaje także tolerancje długości węży z gumy i z tworzyw sztucznych, ciętych na odcinki, do zastosowań przemysłowych i motoryzacyjnych.
VAPORCORD®/ALIM/EXTRA przeznaczony jest do transportu płynnych artykułów spożywczych, takich jak mleko i przetwory mleczne, różne soki, tłuszcze i oleje roślinne, zwierzęce w tym tłuszcze drobiowe, które ze względu na skład chemiczny wpływają na przyspieszone zużycie materiałó w innych wężach spożywczych. Wąż może być również używany jako niskociśnieniowy wąż parowy do czyszczenia kuchni, rzeźni czy zakładach przetwórstwa spożywczego. Bardzo elastyczny i dlatego doskonale nadaje się do zastosowań w rolkach na wózkach. Ścianka zewnętrzna jest odporna na tłuszcze zwierzęce, roślinne i drobiowe.
W celu zapewnienia dużej żywotności produktu, oraz bezpieczeństwa użytkowania, należy pamiętać, aby po użyciu opróżnić wąż z medium. Należy również poczekać do wyschnięcia węża przed ponownym użyciem. Dzięki takiemu zachowaniu obniżymy ryzyko powstawania pęczniejących i wybuchających pęcherzyków pary wodnej wewnątrz węża (zjawisko "popcornu"), które mogą się przyczynić do jego mikrouszkodzeń, a w efekcie do niekontrolowanego trwałego uszkodzenia węża, mienia, a nawet zdrowia operatora.
Wąż zdatny do czyszczenia CIP czyli świetnie sprawdza się w pracy przy wyższych temperaturach oraz z wyższym stężeniem kwasów i zasad, a zatem doskonale nadaje się do czyszczenia CIP - czyli w systemie zamkniętym, w którym stosowane są naprzemiennie różne roztwory środków oczyszczających jak i mechaniczne usuwanie niepożądanych substancji za pomocą ciśnienia wody. Roztwory te czyszczą, płuczą i dezynfekują sprzęt. W systemie tym nie ma potrzeby demontażu elementów instalacji produkcyjnej w celu czyszczenia zgodnie z wymogami.
Zazwyczaj na proces CIP składają się:
· płukanie w celu usunięcia pozostałości transportowanych substancji,
· mycie alkalicznymi detergentami (zasadami), które rozpuszczają tłuszcz i białka oraz czyszczą miejsca gdzie się pojawiają odporniejsze pozostałości tzw. "biofilm",
· pośrednie płukanie wodą,
· czyszczenie kwasem w celu zneutralizowania żrących pozostałości wewnątrz węża. Kwaśne detergenty usuwają także pozostałości mineralne.
· ostateczne płukanie zimną wodą, która wypłukuje pozostałości roztworu kwasu.
(źródło: Forum Mleczarskie, art. System CIP ..., O. Zakrzewska)
1. krok:
Traktować przez 24 godziny 1% kwasem fosforowym (25°C)
2. krok:
Następnie traktować 2% roztworem wodorotlenku sodu lub 2% roztworem węglanu sodu.
3. Krok:
Na koniec spłukać czystą wodą przed pierwszym użyciem i osuszyć.
Traktować krótko 2% wodorotlenkiem sodu lub 2% węglanem sodu w temperaturze 80°C.
2 krok:
Spłukać czystą ciepłą i zimną wodą, i osuszyć.
Sterylizacja parowa (w cyklu produkcyjnym)
Rozprężanie pary wodnej przy jej maksymalnej temperaturze 130°C przez nie więcej niż 30 minut. Oznacza to, że jeden koniec węża musi być zawsze otwarty, aby para mogła przepływać bez powstania ciśnienia.
Należy przestrzegać odpowiednich maksymalnych wartości stężenia i temperatury, jak wskazano poniżej:
Rozcieńczenie wodne dominujących kwasów: fosforowego (H3PO4), azotowego (HNO3) i siarkowego (H2SO4) oraz środków czyszczących na bazie tych składników max. 1-2% w temperaturze maksymalnie 25°C
Specjalne środki czyszczące
Przydatność specjalnych przemysłowych środków czyszczących i dezynfekujących (również dla obiektów CIP) jest uzależniona od ich rzeczywistego składu. Przypominamy o sprawdzeniu w takim przypadku Tabeli Odporności Chemicznej dla gumy NBR. Zalecane przez dostawcę środka czyszczącego limity stężenia i temperatury dla węży gumowych NBR powinny być przestrzegane w każdym przypadku.
W przypadku wątpliwości co do odporności chemicznej na środek czyszczący, nasz konsultant może udzielić porady za pośrednictwem poczty elektronicznej (biuro@intertech.info.pl) w oparciu o przesłane karty danych technicznych środka czyszczącego i jego bezpieczeństwa.
Informacje dodatkowe pomocne przy wyborze tego produktu:
