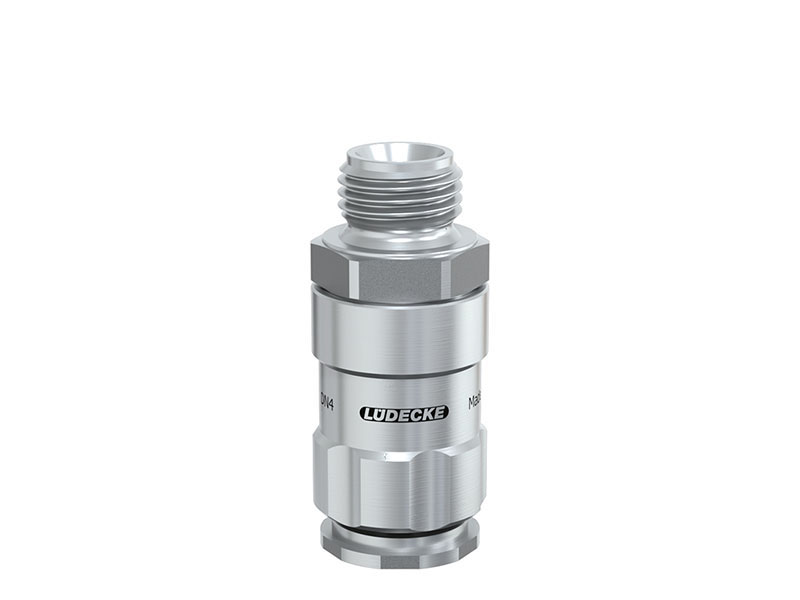

Szybkozłączka z Gwintem Zewnętrznym - DN 4 - Typ ESCBE AAB - Obustronnie Odcinająca - Bezwyciekowa - Stal Szlachetna - LUDECKE



Szybkozłączki (gniazda) z gwintem zewnętrznym, suchoodcinające, nie kapiące, przeznaczone do stosowania w transporcie cieczy. Wykonane ze stali szlachetnej. Stosowane m.in. w przemyśle precyzyjnym, elektronicznym, informatycznym, energetycznym, automatyce etc. do regulacji temperatury i chłodzenia. Dzięki gładkiej powierzchni również do zastosowań sterylnych i higienicznych w laboratoriach badawczych, farmacji, przemyśle chemicznym czy kosmetycznym. Obsługa intuicyjna jedną ręką. Czytaj więcej!


Poprzedni Następny Wróć do kategorii
Zobacz PEŁNĄ ofertę LUDECKE na dedykowanej stronie KLIKNIJ I SPRAWDŹ

escbn-e-dn4-profil-wtyk-LUDECKE

  • Ciśnienie robocze [bar]: 35
  • Temperatura pracy [°C]: od -20 do +200.
  • Materiał przyłącza, korpusu, korpusu zaworu, zaworu, tulei odłączającej: Stal Szlachetna 1.4305
  • Materiał sprężyny: Stal szlachetna 1.4310
  • Materiał kulek: Stal szlachetna 1.4034
  • Przepustowość przy ciśnieniu 6 bar: 6,5 l/min
  • Uszczelnienie: Viton - FKM (na życzenie EPDM, High Perf. FKM, FFKM)
  • Gwint: ISO 228, DIN 13.

Gwint Zewnętrzny

DN SW

l [mm]

d

długość

gwintu [mm]

waga

[g]

nr artykułu

1/8" 4 17 41,5 19 7 49 ESCBE4 18 AAB
1/4" 4 17 43,5 19 9 58 ESCBE4 14 AAB
M 14x1,5 4 17 43,5 19 9 58 ESCBE4 1415 AAB

ludecke-polska-certyfikat

Właściwości użytych materiałów i zastosowanie.

Gniazdo szybkozłączki z gwintem zewnętrznym, wykonane ze stali szlachetnej i uszczelnieniem z gumy fluorowej (FKM).

budowa-elementow-szybkozlaczki-schemat-dripless

Ogólne właściwości materiałów:

Stal Szlachetna, potocznie rozumianych również jako stal nierdzewna to grupa stopów żelaza o specjalnych właściwościach fizykochemicznych, w tym przede wszystkim stopy odporne na korozję ze strony takich czynników jak powietrze atmosferyczne, rozcieńczone kwasy czy roztwory alkaliczne. Stal ta zawiera żelazo, chrom, mangan, krzem i węgiel, a w wielu przypadkach znaczne ilości niklu i molibdenu. Właściwość nierdzewności uzyskuje się przez stosowanie odpowiednich dodatków stopowych, ilość i rodzaj tych dodatków jest określona przepisami i normami. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN. Pierwiastki te reagują z tlenem z wody i powietrza, tworząc bardzo cienką, stabilną powłokę składającą się z takich produktów korozji jak tlenki metali i wodorotlenki. W tworzeniu tej powłoki produktów korozji dominującą rolę odgrywa chrom, reagując z tlenem. W rzeczywistości wszystkie rodzenie stali szlachetnej zawierają co najmniej 10 procent chromu.

Viton oznaczany jako FPM lub FKM to Fluoroelastomer, który posiada dobrą odporność na wiele olejów, paliw, rozpuszczalników, kwasów i inne agresywne media. Należy również podkreślić bardzo dobrą odporność Vitonu na warunki atmosferyczne czy niepalność. Kauczuk ten jest kopolimerem monomerów zawierających fluor, w tym głównie fluorek winilidenu i sześciofluoropropylenu lub fluorku winilidenu i trójchloroetylenu. Jego nazwa jest zastrzeżona przez firmę DuPont. Kauczuk fluorowy nie jest odporny na stężone kwasy organiczne, ketony, estry i etery małocząsteczkowe (np. octan etylu, doksan), stężone roztwory ługu sodowego i kwasów. Uszczelki na bazie Vitonu wyróżniają się stabilnością wymiarów oraz wykazują się właściwościami samosmarującymi.

Zastosowanie

Szybkozłączki z serii ESCBE o DN 4 i średnicy wtyku 8,4 mm charakteryzują się bardzo wysokim natężeniem przepływu przy jednoczesnym niskim spadku ciśnienia. Część AAB posiada z jednej strony gniazdo, a z drugiej gwint zewnętrzny. Gniazda te można łączyć tylko z wtykami z tej samej serii i o tym samym rozmiarze nominalnym. Zarówno gniazda jak i wtyki posiadają zawór odcinający.

szybkozłączka, gniazdo (cz. żeńska) →← wtyk (cz. męska)

zaw-dwust-odc-suchoodcin

Szybkozłączka suchoodcinająca / niekapiąca

("obustronnie odcinająca")

Wszystkie szybkozłączki w grupie "Suchoodcinające/niekapiące", posiadają zawory zarówno w częściach żeńskich i męskich.

Szybkozłącza te charakteryzuje brak przestrzeni wewnątrz szybkozłączki w trakcie połączenia, w której pozostaje ciekłe medium. Dzięki tej budowie nie ma możliwości utworzenia się kropli cieczy, przy rozpinaniu złącza. Minimalna ilość medium, utworzy bardzo cienką warstwę na wtyku, w postaci "filmu", jednak cieczy jest zbyt mało aby utworzyła się kropla, a co za tym idzie wyciek.

Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką. Według poniższej instrukcji:

Instrukcja obsługi jedną ręką szybkozłączek Liqui Safe
suchoodcinajace-intrukcja1

Krok 1

Aby połączyć, należy wtyk ustawić w osi gniazda, i wcisnąć maksymalnie zgodnie ze wskazaną kierunkiem strzałki.

suchoodcinajace-intrukcja2

Krok 2

Wskazana na rysunku strzałką, tuleja odłączająca samoczynnie się zatrzaśnie, gdy wtyk zostanie prawidłowo dociśnięty do gniazda.

suchoodcinajace-intrukcja3 Krok 3

Po zatrzaśnięciu się tulei, połączenie jest już w pełni bezpieczne, a medium swobodnie przepływa z maksymalną przepustowością. Wtyk nie wypnie się samoczynnie z gniazda, a połączenie jest pewne.

suchoodcinajace-intrukcja4

Krok 4

Aby wypiąć przewód z wtykiem z gniazda, należy pewnie złapać wskazaną strzałką tuleje odłączającą szybkozłączki

suchoodcinajace-intrukcja5

Krok 5

Następnie tuleję należy docisnąć zgodnie ze wskazaniem strzałki.

suchoodcinajace-intrukcja6

Krok 6

Spowoduje do samoczynne wypchnięcie wtyku z gniazda. Całą operację można przeprowadzić bez wysiłku jedną ręką. Zarówno z gniazda, jak i na wtyku po rozpięciu nie dojdzie do wycieku medium, ani uformowania się nawet najmniejszej kropli.

https://youtu.be/8_wnjzZXwCg Animacja symulująca zasadę działania szybkozłączek Liqui Safe.

Szybkozłącza znajdują zastosowanie wszędzie tam gdzie konieczne jest utrzymanie otoczenia przewodów i ich połączeń w higienicznej, suchej bądź sterylnej czystości, oraz tam gdzie medium ze względu na swoje właściwości, nie może się wydostawać poza instalacje. Przykładem takiego zastosowanie jest chłodzenie cieczą przemysłowych systemów informatycznych, takich jak serwerownie. Systemy komputerowe, działające pod napięciem elektrycznym wytwarzają podczas pracy ogromne ilości ciepła, które najlepiej schładzać cieczą (np. wodą). W takich systemach, nie może dochodzić do jakichkolwiek wycieków płynów, bo spowodowałoby to nieodwracalne uszkodzenie serwerów. Jednocześnie konserwacja i wymiana systemów chłodzenia, nie może narażać urządzeń na zanieczyszczenie płynem chłodzącym.

Dzięki temu, iż szybkozłącza nie tworzą jakichkolwiek wycieków podczas obsługi, znajdą również zastosowanie w przemyśle elektronicznym, farmaceutycznym, chemicznym, telekomunikacji, w energetycznym, automatyce, cybernetyce i wielu innych gałęziach przemysłu przy chłodzeniu urządzeń pod napięciem.

Szybkozłączki te dzięki zastosowaniu odpowiednich uszczelek i materiałów, mogą transportować różne media chłodzące, zarówno gorącą jak i zimną wodę, olej czy specjalne płyny chłodzące. Jeżeli do regulacji temperatury stosujemy, bardziej wymagające media, które mogą zawierać agresywne dla VITONU substancje, takie jak stężone kwasy lub zasady, możemy zastosować uszczelki z innych materiałów (EPDM, FFKM).
