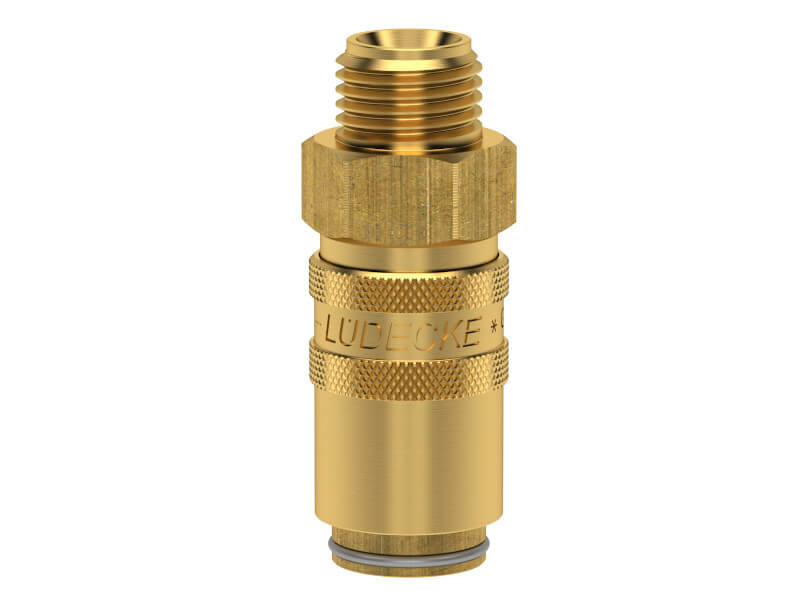

Szybkozłączka z Gwintem Zewnętrznym - Rozmiar 9 - DN 6 - Typ ESHM - Odpowiednik HASCO Z 8 - LUDECKE



Szybkozłączki przeznaczone do stosowania w układach regulacji temperatury, gorącej i zimnej wody oraz oleju. Szybkozłączka kompatybilna z systemem HASCO Z 8.


Poprzedni Następny Wróć do kategorii
Zobacz PEŁNĄ ofertę LUDECKE na dedykowanej stronie KLIKNIJ I SPRAWDŹ

  • Ciśnienie robocze [bar]: 15 ( podciśnienie ).
  • Temperatura pracy [°C]: od -20 do +200.
  • Materiał przyłącza, korpusu zaworu, zaworu: mosiądz MS 58 / 2.0401.
  • Materiał tulei odłączającej: mosiądz MS 58 / mosiądz 2.0401.
  • Materiał sprężyny, pierścienia ustalającego, kulek: stal szlachetna.
  • Medium: powietrze, woda, olej i inne.
  • Uszczelnienie: VITON powlekany PTFE ( guma fluorowa powlekana teflonem ).
  • Gwint: ISO 228 / DIN 13.
Gwint DN SW

l

d

długość

gwintu

d1 Przelot

waga

[g]

nr artykułu

bez zaworu

odcinającego

nr artykułu

z zaworem

odcinającym

G 1/4'' 6 17 48 17 9 9 6 60 ESHM 14 A ESHM 14 AAB
G 3/8'' 6 19 48 17 9 9 6 70 ESHM 38 A ESHM 38 AAB
M 10x1 6 17 46 17 7 9 6 60 ESHM 101 A ESHM 101 AAB
M 14x1,5 6 17 48 17 9 9 6 60 ESHM 1415 A ESHM 1415 AAB
M 16x1,5 6 19 48 17 9 9 6 70 ESHM 1615 A ESHM 1615 AAB
G 1/4'' 6 17 52 17 11 9 6 65 ESHM 14 AL ESHM 14 ALAB
G 3/8'' 6 19 52 17 11 9 6 75 ESHM 38 AL ESHM 38 ALAB
M 14x1,5 6 17 52 17 11 9 6 65 ESHM 1415 AL ESHM 1415 ALAB



Z Wolnym Przelotem

Szybkozłączka Bez Zaworu

("z wolnym przelotem")

Obustronnie odcinająca

Szybkozłączka z Zaworem

Odcinającym (z Iglicą)

Wszystkie szybkozłączki w grupie "do Form Wtryskowych", które posiadają zawór, posiadają również "Iglicę", zatem można stosować do nich wtyki z zaworem oraz bez zaworu.



Informacje na temat 3 typów połączeń

("Z wolnym przelotem, jednostronnie i obustronnie odcinających")

dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj.



Szybkozłączki z Zabezpieczeniem Przed Przypadkowym Rozłączeniem

- Opcja Dostępna na Specjalne Zamówienie

Pozycja w której może nastąpić

odłączenie szybkozłączki od wtyku

Obrotowa tulejka

zabezpieczająca

Pozycja uniemożliwiająca

odłączenie szybkozłączki od wtyku

1 o1 4
Zabezpieczenie dostępne jest na zamówienie jako opcja dodatkowa dla grup ESHM, ESHME, ESH, ESHE, ESDM i ESD.
