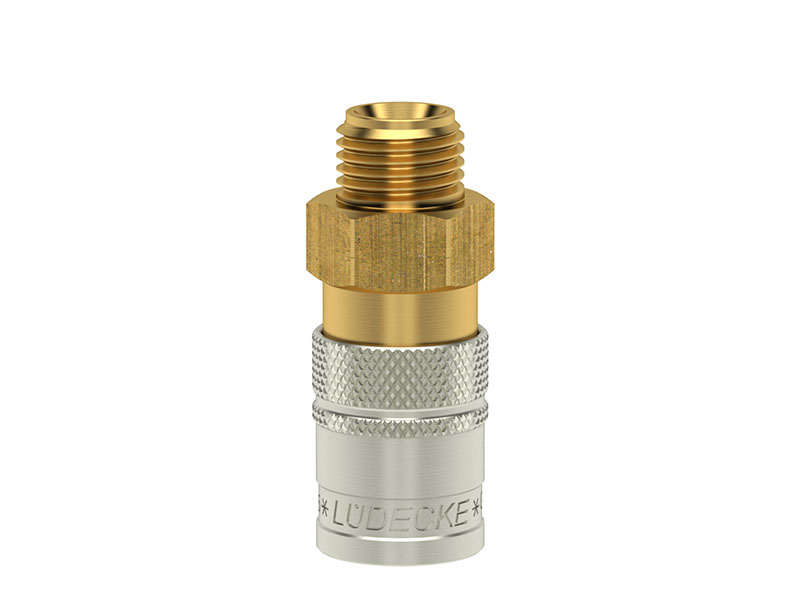

Szybkozłączka z Gwintem Zewnętrznym - Rozmiar 9,4mm - DN 6 - Typ ESDMF - Odpowiednik DME 1/4" - LUDECKE



Szybkozłączki przeznaczone do stosowania w układach regulacji temperatury, gorącej i zimnej wody oraz oleju. Szybkozłączka kompatybilna z systemem DME 1/4.


Poprzedni Następny Wróć do kategorii
Zobacz PEŁNĄ ofertę LUDECKE na dedykowanej stronie KLIKNIJ I SPRAWDŹ

  • Ciśnienie robocze [bar]: 15 ( podciśnienie ).
  • Temperatura pracy [°C]: od -20 do +200.
  • Materiał przyłącza, korpusu zaworu, zaworu: mosiądz MS 58 / 2.0401.
  • Materiał tulei odłączającej: mosiądz MS 58 / mosiądz 2.0401.
  • Materiał sprężyny, pierścienia ustalającego, kulek: stal szlachetna.
  • Medium: powietrze, woda, olej i inne.
  • Uszczelnienie: VITON powlekany PTFE ( guma fluorowa powlekana teflonem ).
  • Gwint: ISO 228 / DIN 13.
gwint DN SW

L

d

długość

gwintu

d1 przelot

waga

[g]

nr artykułu

bez zaworu

odcinającego

nr artykułu

z zaworem

odcinającym

G 1/4'' 6 17 46 17 13 9,4 6 60 ESDMF 14 A ESDMF 14 AAB
G 3/8'' 6 19 46 17 13 9,4 6 70 ESDMF 38 A ESDMF 38 AAB
M 10x1 6 17 44 17 7 9,4 6 60 ESDMF 101 A ESDMF 101 AAB
M 14x1,5 6 17 46 17 13 9,4 6 60 ESDMF 1415 A ESDMF 1415 AAB
M 16x1,5 6 19 46 17 13 9,4 6 70 ESDMF 1615 A ESDMF 1615 AAB
  •  L - długość całkowita.

Z Wolnym Przelotem

Szybkozłączka Bez Zaworu

("z wolnym przelotem")

Obustronnie odcinająca

Szybkozłączka z Zaworem

Odcinającym (z Iglicą)

Wszystkie szybkozłączki w grupie "do Form Wtryskowych", które posiadają zawór, posiadają również "Iglicę", zatem można stosować do nich wtyki z zaworem oraz bez zaworu.



Informacje na temat 3 typów połączeń

("Z wolnym przelotem, jednostronnie i obustronnie odcinających")

dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj.
