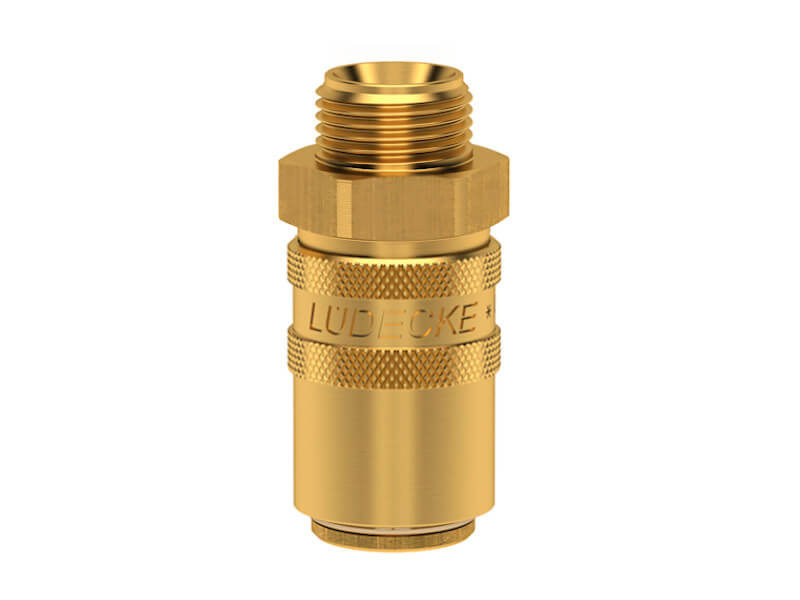

Szybkozłączka z Gwintem Zewnętrznym - Rozmiar 13 - DN 9 - Typ ESH - LUDECKE - Odpowiednik HASCO Z 8



Szybkozłączki przeznaczone do stosowania w układach regulacji temperatury, gorącej i zimnej wody oraz oleju. Szybkozłączka kompatybilna z systemem HASCO Z 8.


Poprzedni Następny Wróć do kategorii
Zobacz PEŁNĄ ofertę LUDECKE na dedykowanej stronie KLIKNIJ I SPRAWDŹ

  • Ciśnienie robocze [bar]: 15 ( podciśnienie ).
  • Temperatura pracy [°C]: od -20 do +200.
  • Materiał przyłącza, korpusu zaworu, zaworu: mosiądz MS 58 / 2.0401.
  • Materiał tulei odłączającej: mosiądz MS 58 / mosiądz 2.0401.
  • Materiał sprężyny, pierścienia ustalającego, kulek: stal szlachetna.
  • Medium: powietrze, woda, olej i inne.
  • Uszczelnienie: VITON powlekany PTFE ( guma fluorowa powlekana teflonem ).
  • Gwint: ISO 228 / DIN 13.
Gwint SW

l

d

długość

gwintu

d1 Przelot

waga

[g]

nr artykułu

bez zaworu

odcinającego

nr artykułu

z zaworem

odcinającym

G 1/4'' 22 52 22 9 13 9 90 ESH 14 A ESH 14 AAB
M 14 x 1,5 22 56 22 11 13 9 90 ESH 1415 A ESH 1415 AAB
G 3/8'' 22 52 22 9 13 9 94 ESH 38 A ESH 38 AAB
M 16x1,5 22 52 22 9 13 9 93 ESH 1615 A ESH 1615 AAB
G 1/2'' 24 53 22 10 13 9 95 ESH 12 A ESH 12 AAB
G 3/8'' 22 56 22 13 13 9 105 ESH 38 AL* ESH 38 ALAB*
G 1/2'' 24 57 22 14 13 9 110 ESH 12 AL* ESH 12 ALAB*
M 16x1,5 22 56 22 13 13 9 105 ESH 1615 AL*

ESH 1615 ALAB*

M 18x1,5 22 54 22 11 13 9 105 ESH 1815 A

ESH 1815 AAB

  •  * - Wykonanie AL z przedłużonym gwintem do montażu przy użyciu skręcanych złączy Ermeto

Z Wolnym Przelotem

Szybkozłączka Bez Zaworu

("z wolnym przelotem")

Obustronnie odcinająca

Szybkozłączka z Zaworem

Odcinającym (z Iglicą)

Wszystkie szybkozłączki w grupie "do Form Wtryskowych", które posiadają zawór, posiadają również "Iglicę", zatem można stosować do nich wtyki z zaworem oraz bez zaworu.



Informacje na temat 3 typów połączeń

("Z wolnym przelotem, jednostronnie i obustronnie odcinających")

dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj.



Szybkozłączki z Zabezpieczeniem Przed Przypadkowym Rozłączeniem

- Opcja Dostępna na Specjalne Zamówienie

Pozycja w której może nastąpić

odłączenie szybkozłączki od wtyku

Obrotowa tulejka

zabezpieczająca

Pozycja uniemożliwiająca

odłączenie szybkozłączki od wtyku

1 o1 4
Zabezpieczenie dostępne jest na zamówienie jako opcja dodatkowa dla grup ESHM, ESHME, ESH, ESHE, ESDM i ESD.
